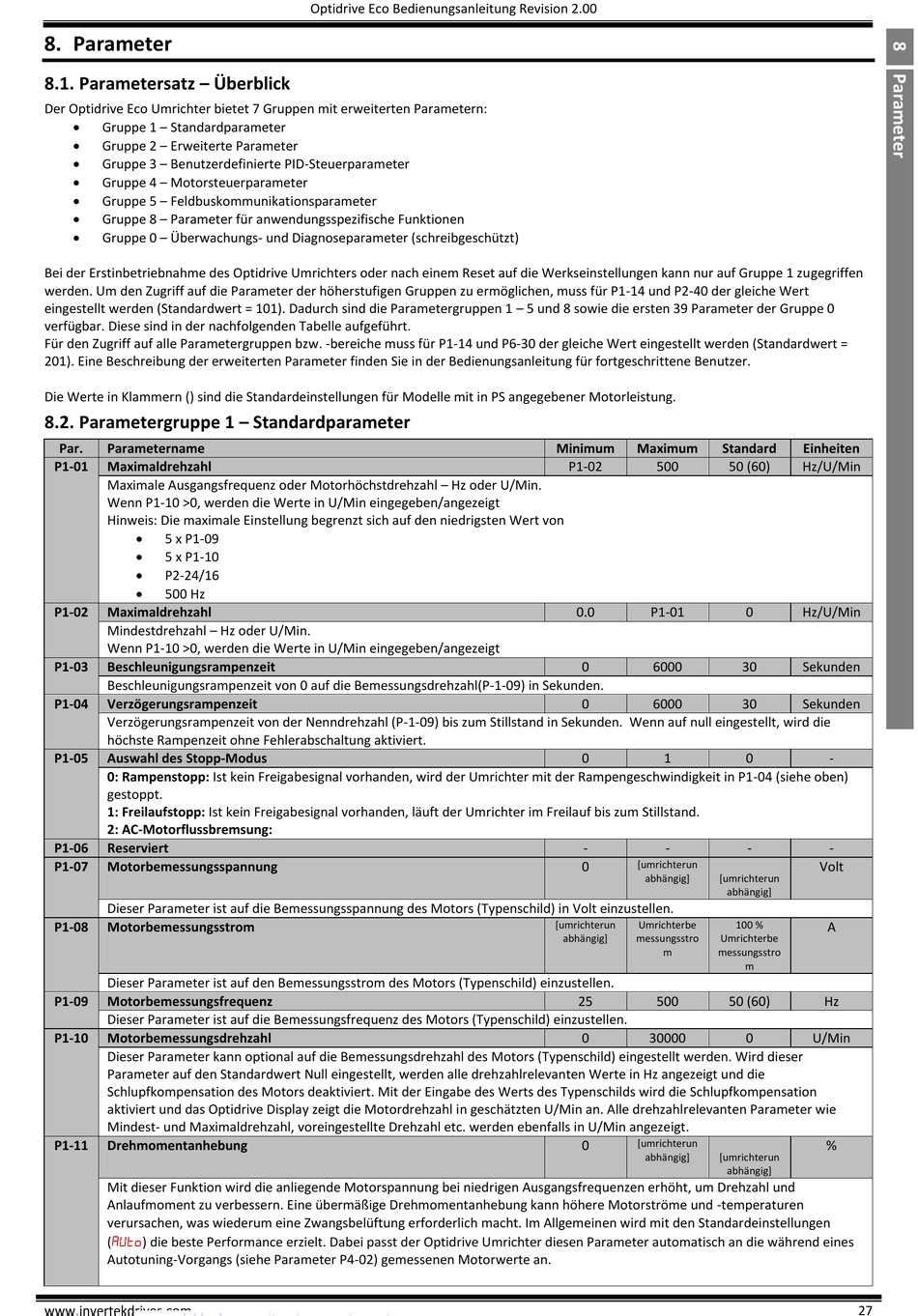

8. Parameter
8.1. Parametersatz – Überblick
Der Optidrive Eco Umrichter bietet 7 Gruppen mit erweiterten Parametern:
Gruppe 1 – Standardparameter
Gruppe 2 – Erweiterte Parameter
Gruppe 3 – Benutzerdefinierte PID-Steuerparameter
Gruppe 4 – Motorsteuerparameter
Gruppe 5 – Feldbuskommunikationsparameter
Gruppe 8 – Parameter für anwendungsspezifische Funktionen
Gruppe 0 – Überwachungs- und Diagnoseparameter (schreibgeschützt)
Bei der Erstinbetriebnahme des Optidrive Umrichters oder nach einem Reset auf die Werkseinstellungen kann nur auf Gruppe 1 zugegriffen
werden. Um den Zugriff auf die Parameter der höherstufigen Gruppen zu ermöglichen, muss für P1-14 und P2-40 der gleiche Wert
eingestellt werden (Standardwert = 101). Dadurch sind die Parametergruppen 1 – 5 und 8 sowie die ersten 39 Parameter der Gruppe 0
verfügbar. Diese sind in der nachfolgenden Tabelle aufgeführt.
Für den Zugriff auf alle Parametergruppen bzw. -bereiche muss für P1-14 und P6-30 der gleiche Wert eingestellt werden (Standardwert =
201). Eine Beschreibung der erweiterten Parameter finden Sie in der Bedienungsanleitung für fortgeschrittene Benutzer.
Die Werte in Klammern () sind die Standardeinstellungen für Modelle mit in PS angegebener Motorleistung.
8.2. Parametergruppe 1 – Standardparameter
Par.
Parametername
P1-01
Maximaldrehzahl
Maximale Ausgangsfrequenz oder Motorhöchstdrehzahl – Hz oder U/Min.
Wenn P1-10 >0, werden die Werte in U/Min eingegeben/angezeigt
Hinweis: Die maximale Einstellung begrenzt sich auf den niedrigsten Wert von
5 x P1-09
5 x P1-10
P2-24/16
500 Hz
P1-02
Maximaldrehzahl
Mindestdrehzahl – Hz oder U/Min.
Wenn P1-10 >0, werden die Werte in U/Min eingegeben/angezeigt
P1-03
Beschleunigungsrampenzeit
Beschleunigungsrampenzeit von 0 auf die Bemessungsdrehzahl(P-1-09) in Sekunden.
P1-04
Verzögerungsrampenzeit
Verzögerungsrampenzeit von der Nenndrehzahl (P-1-09) bis zum Stillstand in Sekunden. Wenn auf null eingestellt, wird die
höchste Rampenzeit ohne Fehlerabschaltung aktiviert.
P1-05
Auswahl des Stopp-Modus
0: Rampenstopp: Ist kein Freigabesignal vorhanden, wird der Umrichter mit der Rampengeschwindigkeit in P1-04 (siehe oben)
gestoppt.
1: Freilaufstopp: Ist kein Freigabesignal vorhanden, läuft der Umrichter im Freilauf bis zum Stillstand.
2: AC-Motorflussbremsung:
P1-06
Reserviert
P1-07
Motorbemessungsspannung
Dieser Parameter ist auf die Bemessungsspannung des Motors (Typenschild) in Volt einzustellen.
P1-08
Motorbemessungsstrom
Dieser Parameter ist auf den Bemessungsstrom des Motors (Typenschild) einzustellen.
P1-09
Motorbemessungsfrequenz
Dieser Parameter ist auf die Bemessungsfrequenz des Motors (Typenschild) einzustellen.
P1-10
Motorbemessungsdrehzahl
Dieser Parameter kann optional auf die Bemessungsdrehzahl des Motors (Typenschild) eingestellt werden. Wird dieser
Parameter auf den Standardwert Null eingestellt, werden alle drehzahlrelevanten Werte in Hz angezeigt und die
Schlupfkompensation des Motors deaktiviert. Mit der Eingabe des Werts des Typenschilds wird die Schlupfkompensation
aktiviert und das Optidrive Display zeigt die Motordrehzahl in geschätzten U/Min an. Alle drehzahlrelevanten Parameter wie
Mindest- und Maximaldrehzahl, voreingestellte Drehzahl etc. werden ebenfalls in U/Min angezeigt.
P1-11
Drehmomentanhebung
Mit dieser Funktion wird die anliegende Motorspannung bei niedrigen Ausgangsfrequenzen erhöht, um Drehzahl und
Anlaufmoment zu verbessern. Eine übermäßige Drehmomentanhebung kann höhere Motorströme und -temperaturen
verursachen, was wiederum eine Zwangsbelüftung erforderlich macht. Im Allgemeinen wird mit den Standardeinstellungen
() die beste Performance erzielt. Dabei passt der Optidrive Umrichter diesen Parameter automatisch an die während eines
Autotuning-Vorgangs (siehe Parameter P4-02) gemessenen Motorwerte an.
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
Minimum
Maximum
Standard
P1-02
500
0.0
P1-01
0
6000
0
6000
0
1
-
-
[umrichterun
0
abhängig]
[umrichterun
abhängig]
[umrichterun
Umrichterbe
abhängig]
messungsstro
Umrichterbe
m
messungsstro
25
500
0
30000
[umrichterun
0
abhängig]
[umrichterun
abhängig]
Einheiten
50 (60)
Hz/U/Min
0
Hz/U/Min
30
Sekunden
30
Sekunden
0
-
-
-
Volt
100 %
A
m
50 (60)
Hz
0
U/Min
%
27
