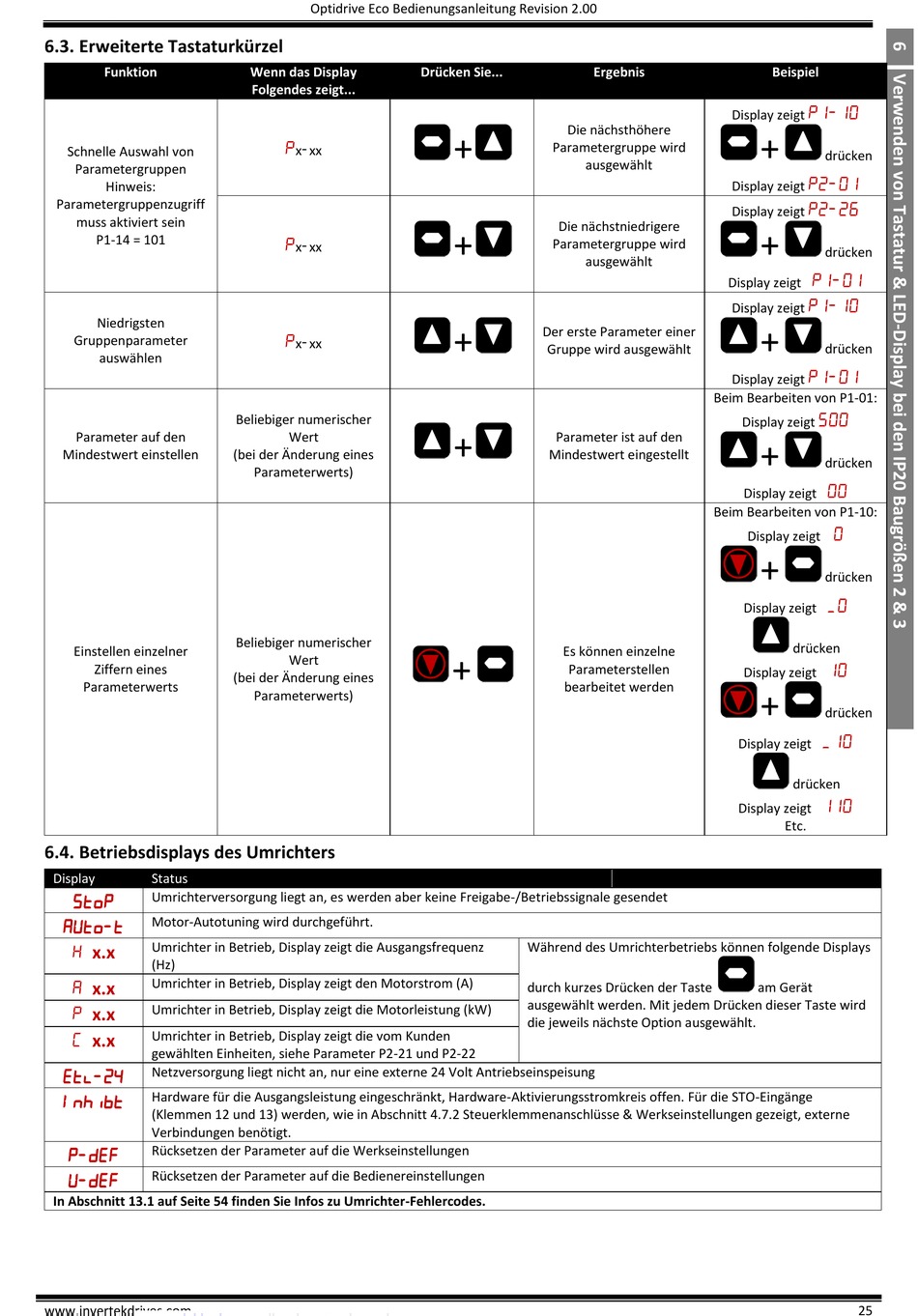

6.3. Erweiterte Tastaturkürzel

Funktion

Schnelle Auswahl von
Parametergruppen
Hinweis:
Parametergruppenzugriff
muss aktiviert sein
P1-14 = 101
Niedrigsten
Gruppenparameter
auswählen
Parameter auf den
Mindestwert einstellen
Einstellen einzelner
Ziffern eines
Parameterwerts

6.4. Betriebsdisplays des Umrichters

Display Status

Umrichterversorgung liegt an, es werden aber keine Freigabe-/Betriebssignale gesendet
 Motor-Autotuning wird durchgeführt.
x.x Umrichter in Betrieb, Display zeigt die Ausgangsfrequenz
(Hz)
x.x Umrichter in Betrieb, Display zeigt den Motorstrom (A)
x.x Umrichter in Betrieb, Display zeigt die Motorleistung (kW)
x.x Umrichter in Betrieb, Display zeigt die vom Kunden
gewählten Einheiten, siehe Parameter P2-21 und P2-22
 Netzversorgung liegt nicht an, nur eine externe 24 Volt Antriebseinspeisung
 Hardware für die Ausgangsleistung eingeschränkt, Hardware-Aktivierungsstromkreis offen. Für die STO-Eingänge
(Klemmen 12 und 13) werden, wie in Abschnitt 4.7.2 Steuerklemmenanschlüsse & Werkseinstellungen gezeigt, externe
Verbindungen benötigt.
 Rücksetzen der Parameter auf die Werkseinstellungen
 Rücksetzen der Parameter auf die Bedienereinstellungen
In Abschnitt 13.1 auf Seite 54 finden Sie Infos zu Umrichter-Fehlercodes.
www.invertekdrives.com
Optidrive Eco Bedienungsanleitung Revision 2.00
Wenn das Display
Folgendes zeigt...

xxx

xxx

xxx
Beliebiger numerischer
Wert
(bei der Änderung eines
Parameterwerts)
Beliebiger numerischer
Wert
(bei der Änderung eines
Parameterwerts)
Drücken Sie... Ergebnis
Die nächsthöhere
+
Parametergruppe wird
ausgewählt
Die nächstniedrigere
+
Parametergruppe wird
ausgewählt
+
Der erste Parameter einer
Gruppe wird ausgewählt
+
Parameter ist auf den
Mindestwert eingestellt
Es können einzelne
+
Parameterstellen
bearbeitet werden
Während des Umrichterbetriebs können folgende Displays
durch kurzes Drücken der Taste
ausgewählt werden. Mit jedem Drücken dieser Taste wird
die jeweils nächste Option ausgewählt.
Beispiel


Display zeigt
+
drücken

Display zeigt

Display zeigt
+
drücken

Display zeigt 


Display zeigt
+
drücken

Display zeigt
Beim Bearbeiten von P1-01:


Display zeigt
+
drücken

Display zeigt 
Beim Bearbeiten von P1-10:

Display zeigt
+
drücken

Display zeigt 
drücken

Display zeigt 
+
drücken

Display zeigt 
drücken

Display zeigt 
Etc.
