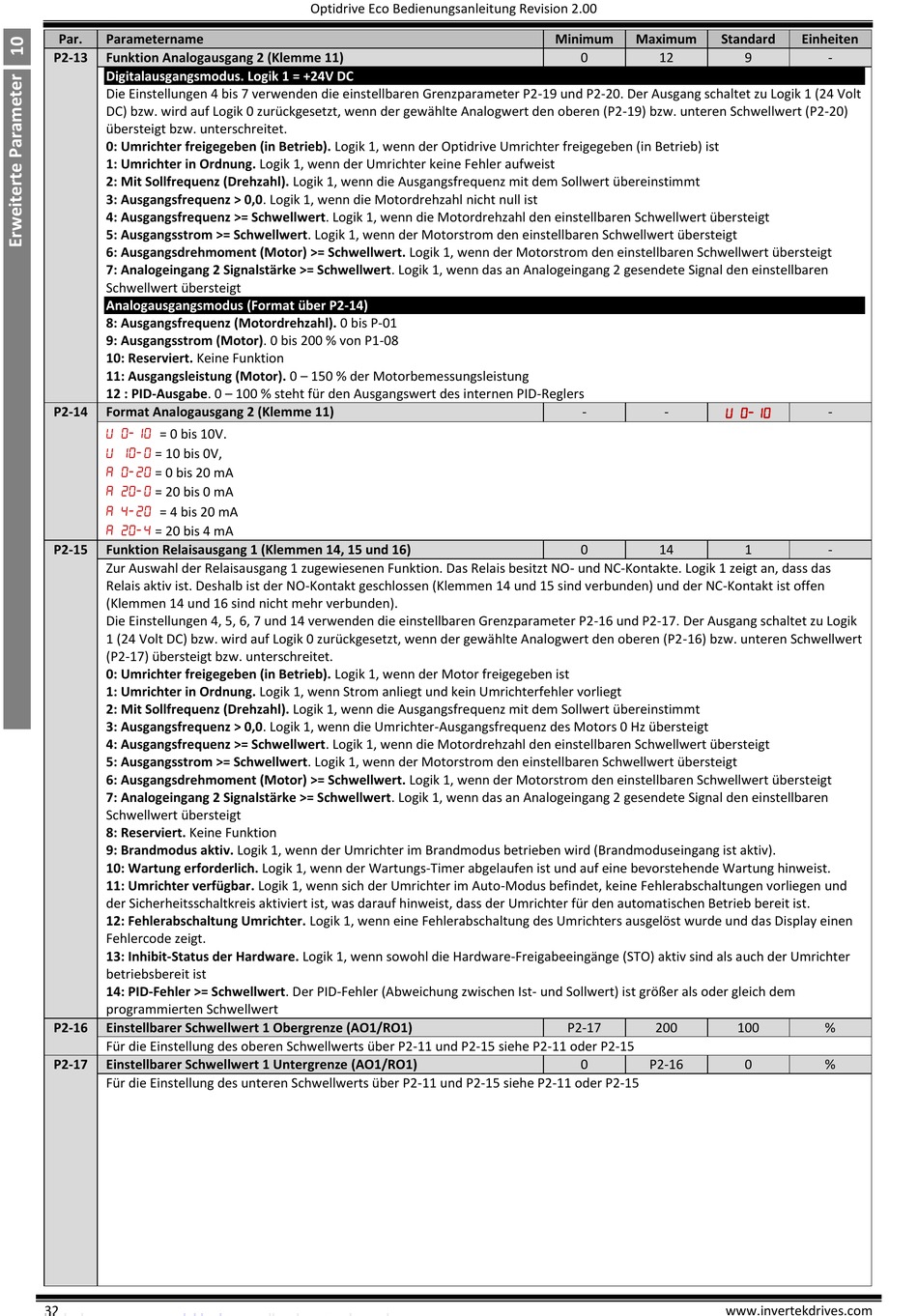

Par.
Parametername
P2-13
Funktion Analogausgang 2 (Klemme 11)
Digitalausgangsmodus. Logik 1 = +24V DC
Die Einstellungen 4 bis 7 verwenden die einstellbaren Grenzparameter P2-19 und P2-20. Der Ausgang schaltet zu Logik 1 (24 Volt
DC) bzw. wird auf Logik 0 zurückgesetzt, wenn der gewählte Analogwert den oberen (P2-19) bzw. unteren Schwellwert (P2-20)
übersteigt bzw. unterschreitet.
0: Umrichter freigegeben (in Betrieb). Logik 1, wenn der Optidrive Umrichter freigegeben (in Betrieb) ist
1: Umrichter in Ordnung. Logik 1, wenn der Umrichter keine Fehler aufweist
2: Mit Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz mit dem Sollwert übereinstimmt
3: Ausgangsfrequenz > 0,0. Logik 1, wenn die Motordrehzahl nicht null ist
4: Ausgangsfrequenz >= Schwellwert. Logik 1, wenn die Motordrehzahl den einstellbaren Schwellwert übersteigt
5: Ausgangsstrom >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
6: Ausgangsdrehmoment (Motor) >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
7: Analogeingang 2 Signalstärke >= Schwellwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Schwellwert übersteigt
Analogausgangsmodus (Format über P2-14)
8: Ausgangsfrequenz (Motordrehzahl). 0 bis P-01
9: Ausgangsstrom (Motor). 0 bis 200 % von P1-08
10: Reserviert. Keine Funktion
11: Ausgangsleistung (Motor). 0 – 150 % der Motorbemessungsleistung
12 : PID-Ausgabe. 0 – 100 % steht für den Ausgangswert des internen PID-Reglers
P2-14
Format Analogausgang 2 (Klemme 11)
= 0 bis 10V.
= 10 bis 0V,
= 0 bis 20 mA
= 20 bis 0 mA
= 4 bis 20 mA
= 20 bis 4 mA
P2-15
Funktion Relaisausgang 1 (Klemmen 14, 15 und 16)
Zur Auswahl der Relaisausgang 1 zugewiesenen Funktion. Das Relais besitzt NO- und NC-Kontakte. Logik 1 zeigt an, dass das
Relais aktiv ist. Deshalb ist der NO-Kontakt geschlossen (Klemmen 14 und 15 sind verbunden) und der NC-Kontakt ist offen
(Klemmen 14 und 16 sind nicht mehr verbunden).
Die Einstellungen 4, 5, 6, 7 und 14 verwenden die einstellbaren Grenzparameter P2-16 und P2-17. Der Ausgang schaltet zu Logik
1 (24 Volt DC) bzw. wird auf Logik 0 zurückgesetzt, wenn der gewählte Analogwert den oberen (P2-16) bzw. unteren Schwellwert
(P2-17) übersteigt bzw. unterschreitet.
0: Umrichter freigegeben (in Betrieb). Logik 1, wenn der Motor freigegeben ist
1: Umrichter in Ordnung. Logik 1, wenn Strom anliegt und kein Umrichterfehler vorliegt
2: Mit Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz mit dem Sollwert übereinstimmt
3: Ausgangsfrequenz > 0,0. Logik 1, wenn die Umrichter-Ausgangsfrequenz des Motors 0 Hz übersteigt
4: Ausgangsfrequenz >= Schwellwert. Logik 1, wenn die Motordrehzahl den einstellbaren Schwellwert übersteigt
5: Ausgangsstrom >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
6: Ausgangsdrehmoment (Motor) >= Schwellwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt
7: Analogeingang 2 Signalstärke >= Schwellwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Schwellwert übersteigt
8: Reserviert. Keine Funktion
9: Brandmodus aktiv. Logik 1, wenn der Umrichter im Brandmodus betrieben wird (Brandmoduseingang ist aktiv).
10: Wartung erforderlich. Logik 1, wenn der Wartungs-Timer abgelaufen ist und auf eine bevorstehende Wartung hinweist.
11: Umrichter verfügbar. Logik 1, wenn sich der Umrichter im Auto-Modus befindet, keine Fehlerabschaltungen vorliegen und
der Sicherheitsschaltkreis aktiviert ist, was darauf hinweist, dass der Umrichter für den automatischen Betrieb bereit ist.
12: Fehlerabschaltung Umrichter. Logik 1, wenn eine Fehlerabschaltung des Umrichters ausgelöst wurde und das Display einen
Fehlercode zeigt.
13: Inhibit-Status der Hardware. Logik 1, wenn sowohl die Hardware-Freigabeeingänge (STO) aktiv sind als auch der Umrichter
betriebsbereit ist
14: PID-Fehler >= Schwellwert. Der PID-Fehler (Abweichung zwischen Ist- und Sollwert) ist größer als oder gleich dem
programmierten Schwellwert
P2-16
Einstellbarer Schwellwert 1 Obergrenze (AO1/RO1)
Für die Einstellung des oberen Schwellwerts über P2-11 und P2-15 siehe P2-11 oder P2-15
P2-17
Einstellbarer Schwellwert 1 Untergrenze (AO1/RO1)
Für die Einstellung des unteren Schwellwerts über P2-11 und P2-15 siehe P2-11 oder P2-15
32
Optidrive Eco Bedienungsanleitung Revision 2.00
Minimum
Maximum
Standard
0
12
-
-
0
14
P2-17
200
0
P2-16
www.invertekdrives.com
Einheiten
9
-
-
1
-
100
%
0
%
