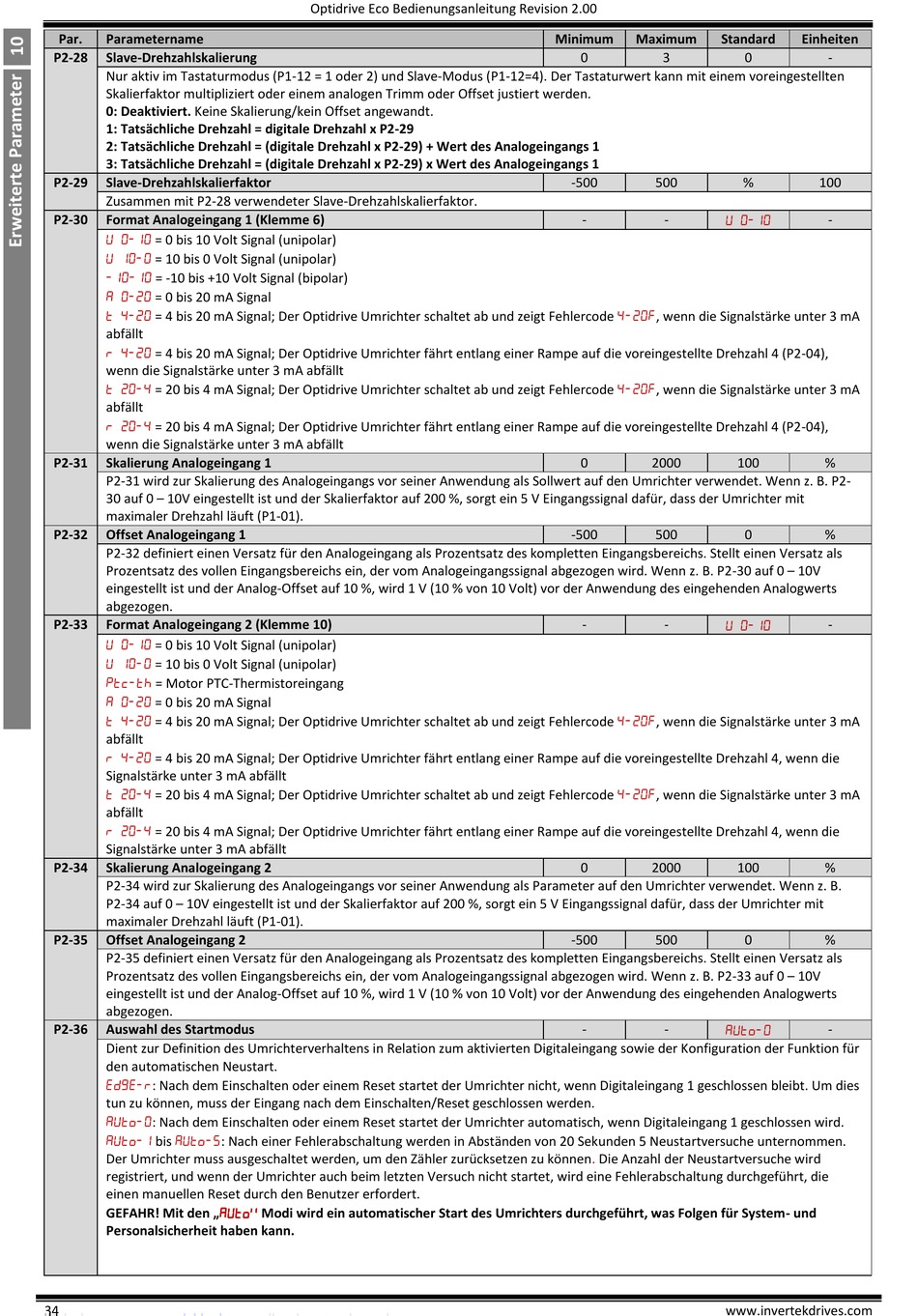

Par.
Parametername
P2-28
Slave-Drehzahlskalierung
Nur aktiv im Tastaturmodus (P1-12 = 1 oder 2) und Slave-Modus (P1-12=4). Der Tastaturwert kann mit einem voreingestellten
Skalierfaktor multipliziert oder einem analogen Trimm oder Offset justiert werden.
0: Deaktiviert. Keine Skalierung/kein Offset angewandt.
1: Tatsächliche Drehzahl = digitale Drehzahl x P2-29
2: Tatsächliche Drehzahl = (digitale Drehzahl x P2-29) + Wert des Analogeingangs 1
3: Tatsächliche Drehzahl = (digitale Drehzahl x P2-29) x Wert des Analogeingangs 1
P2-29
Slave-Drehzahlskalierfaktor
Zusammen mit P2-28 verwendeter Slave-Drehzahlskalierfaktor.
P2-30
Format Analogeingang 1 (Klemme 6)
= 0 bis 10 Volt Signal (unipolar)
= 10 bis 0 Volt Signal (unipolar)
= -10 bis +10 Volt Signal (bipolar)
= 0 bis 20 mA Signal
= 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode , wenn die Signalstärke unter 3 mA
abfällt
= 4 bis 20 mA Signal; Der Optidrive Umrichter fährt entlang einer Rampe auf die voreingestellte Drehzahl 4 (P2-04),
wenn die Signalstärke unter 3 mA abfällt
= 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode , wenn die Signalstärke unter 3 mA
abfällt
= 20 bis 4 mA Signal; Der Optidrive Umrichter fährt entlang einer Rampe auf die voreingestellte Drehzahl 4 (P2-04),
wenn die Signalstärke unter 3 mA abfällt
P2-31
Skalierung Analogeingang 1
P2-31 wird zur Skalierung des Analogeingangs vor seiner Anwendung als Sollwert auf den Umrichter verwendet. Wenn z. B. P2-
30 auf 0 – 10V eingestellt ist und der Skalierfaktor auf 200 %, sorgt ein 5 V Eingangssignal dafür, dass der Umrichter mit
maximaler Drehzahl läuft (P1-01).
P2-32
Offset Analogeingang 1
P2-32 definiert einen Versatz für den Analogeingang als Prozentsatz des kompletten Eingangsbereichs. Stellt einen Versatz als
Prozentsatz des vollen Eingangsbereichs ein, der vom Analogeingangssignal abgezogen wird. Wenn z. B. P2-30 auf 0 – 10V
eingestellt ist und der Analog-Offset auf 10 %, wird 1 V (10 % von 10 Volt) vor der Anwendung des eingehenden Analogwerts
abgezogen.
P2-33
Format Analogeingang 2 (Klemme 10)
= 0 bis 10 Volt Signal (unipolar)
= 10 bis 0 Volt Signal (unipolar)
= Motor PTC-Thermistoreingang
= 0 bis 20 mA Signal
= 4 bis 20 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode , wenn die Signalstärke unter 3 mA
abfällt
= 4 bis 20 mA Signal; Der Optidrive Umrichter fährt entlang einer Rampe auf die voreingestellte Drehzahl 4, wenn die
Signalstärke unter 3 mA abfällt
= 20 bis 4 mA Signal; Der Optidrive Umrichter schaltet ab und zeigt Fehlercode , wenn die Signalstärke unter 3 mA
abfällt
= 20 bis 4 mA Signal; Der Optidrive Umrichter fährt entlang einer Rampe auf die voreingestellte Drehzahl 4, wenn die
Signalstärke unter 3 mA abfällt
P2-34
Skalierung Analogeingang 2
P2-34 wird zur Skalierung des Analogeingangs vor seiner Anwendung als Parameter auf den Umrichter verwendet. Wenn z. B.
P2-34 auf 0 – 10V eingestellt ist und der Skalierfaktor auf 200 %, sorgt ein 5 V Eingangssignal dafür, dass der Umrichter mit
maximaler Drehzahl läuft (P1-01).
P2-35
Offset Analogeingang 2
P2-35 definiert einen Versatz für den Analogeingang als Prozentsatz des kompletten Eingangsbereichs. Stellt einen Versatz als
Prozentsatz des vollen Eingangsbereichs ein, der vom Analogeingangssignal abgezogen wird. Wenn z. B. P2-33 auf 0 – 10V
eingestellt ist und der Analog-Offset auf 10 %, wird 1 V (10 % von 10 Volt) vor der Anwendung des eingehenden Analogwerts
abgezogen.
P2-36
Auswahl des Startmodus
Dient zur Definition des Umrichterverhaltens in Relation zum aktivierten Digitaleingang sowie der Konfiguration der Funktion für
den automatischen Neustart.
: Nach dem Einschalten oder einem Reset startet der Umrichter nicht, wenn Digitaleingang 1 geschlossen bleibt. Um dies
tun zu können, muss der Eingang nach dem Einschalten/Reset geschlossen werden.
: Nach dem Einschalten oder einem Reset startet der Umrichter automatisch, wenn Digitaleingang 1 geschlossen wird.
bis : Nach einer Fehlerabschaltung werden in Abständen von 20 Sekunden 5 Neustartversuche unternommen.
Der Umrichter muss ausgeschaltet werden, um den Zähler zurücksetzen zu
registriert, und wenn der Umrichter auch beim letzten Versuch nicht startet, wird eine Fehlerabschaltung durchgeführt, die
einen manuellen Reset durch den Benutzer erfordert.
GEFAHR! Mit den
„
Personalsicherheit haben kann.
34
Optidrive Eco Bedienungsanleitung Revision 2.00
Modi wird ein automatischer Start des Umrichters durchgeführt, was Folgen für System- und
Minimum
Maximum
0
3
-500
500
-
-
0
2000
-500
500
-
-
0
2000
-500
500
-
-
können.
Die Anzahl der Neustartversuche wird
Standard
Einheiten
0
-
%
100
-
100
%
0
%
-
100
%
0
%
-
