12/05
Kraftstoffanlage - 4JH4-TE und
4JH4-HTE1, 4JH4-HTE
(1)
(2)
(3)

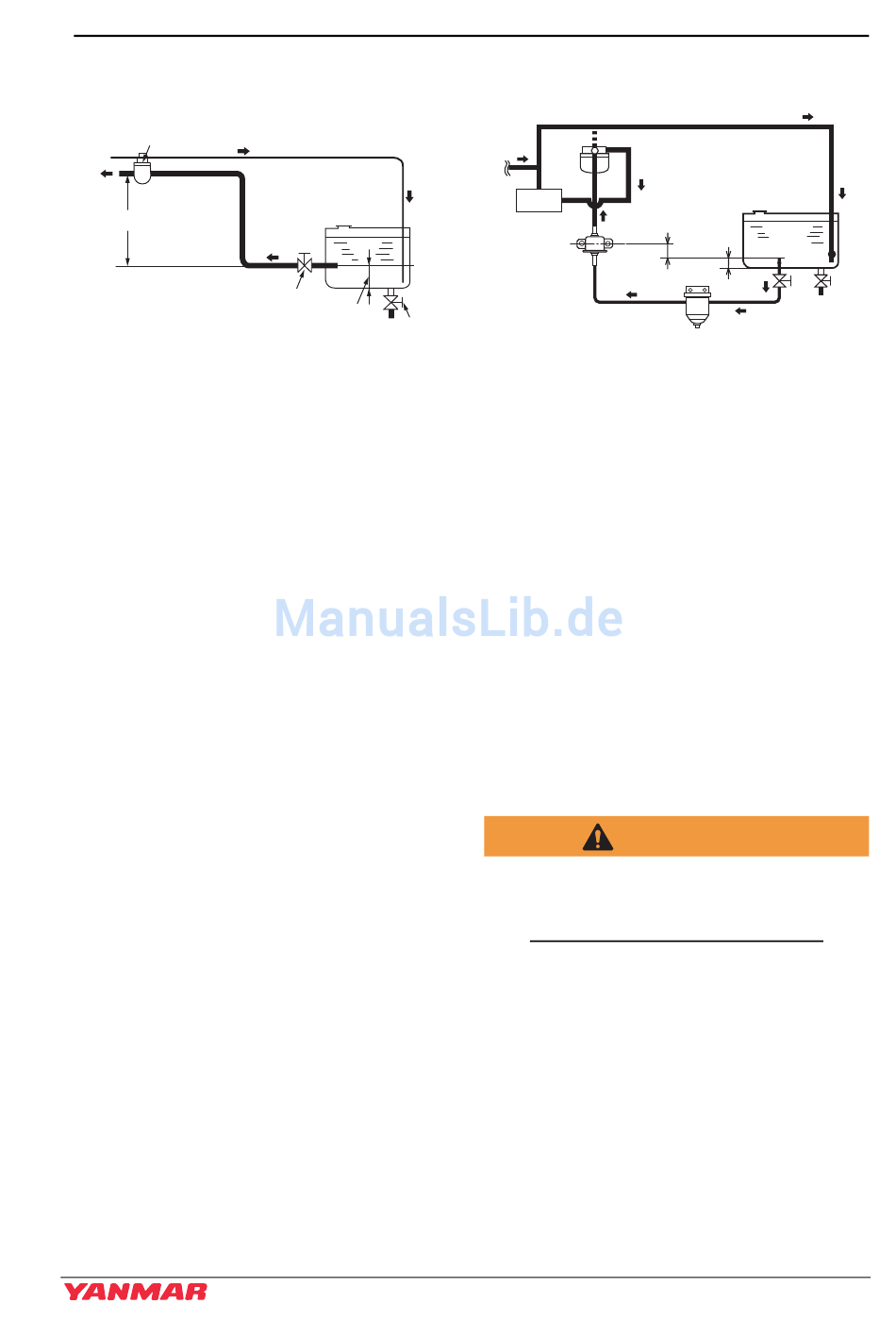

Abbildung 3
1 – Kraftstofffilter
2 – Zur Kraftstoffeinspritzpumpe
3 – Weniger als 500 mm (19,7 Zoll)
4 – Kraftstoffhahn
5 – 20 bis 30 mm
(0,75 bis 1,125 Zoll) Circa
6 – Ablasshahn
7 – Kraftstofftank
8 – Kraftstoffrücklaufleitung
Kraftstoffleitung zwischen Kraftstofftank
und Kraftstoffeinspritzpumpe anbringen
wie in Abbildung 3 gezeigt. Der
empfohlene
Kraftstoff- / Wasserabscheider (optional)
wird im mittleren Bereich dieser Leitung
montiert.
Betriebshandbuch der JH-Serie
(8)
(7)
(4)
(5)
(6)
0004489
VOR DER INBETRIEBNAHME
Kraftstoffanlage - 3JH5E and 4JH5E
(11)
(5)
(6)
(10)
(4)
Abbildung 4
1 – Kraftstofftank
2 – Kraftstoffhahn
3 – Wasserabscheider
4 – Kraftstoffpumpe
5 – Kraftstofffilter
6 – Kraftstoffeinspritzpumpe
7 – Kraftstoffrücklaufleitung
8 – Ablasshahn
9 – 20 bis 30 mm
(0,75 bis 1,25 Zoll) Circa
10 – Weniger als 400 mm
(16,38 Zoll)
11 – Öffnung zur Entlüftung
Kraftstofftank befüllen
Vor dem erstmaligen Befüllen des
Kraftstofftanks:
WARNUNG
Brand- und Explosionsgefahr.
NIEMALS bei laufendem Motor tanken.
Kraftstofftank mit Kerosin oder
Dieselkraftstoff ausspülen. Abfallprodukte
ordnungsgemäß entsorgen.
(7)
(1)
(9)
(2)
(8)
(3)
1 4
2 7
4 -
X
39
