Rechte Seite (vom Schwungrad
aus gesehen) - 4JH4-HTE1 /
4JH4-HTE

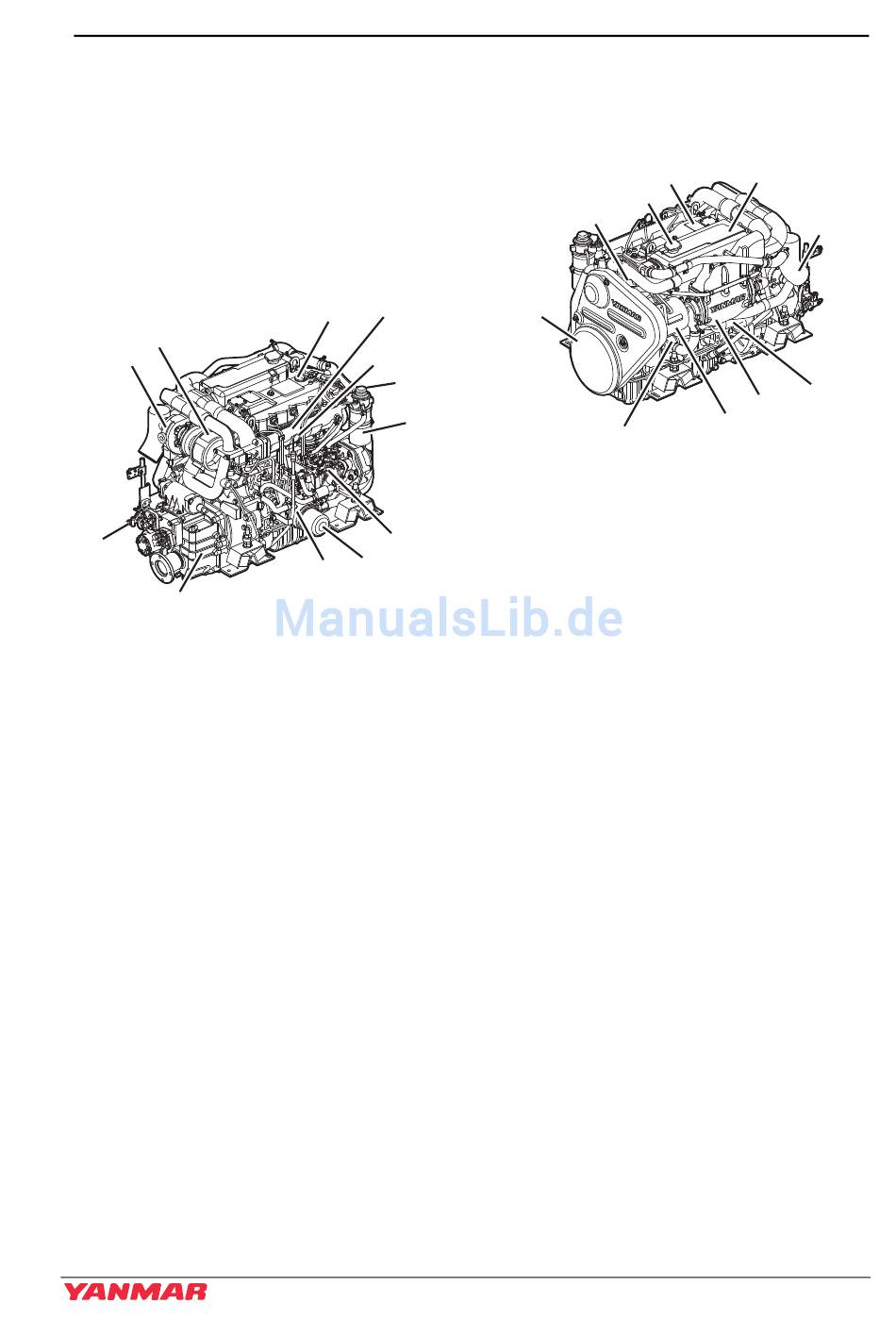

Abbildung 7 und Abbildung 8 zeigen
eine typische Version eines 4JH4-HTE1,
4JH4-HTE-Motors. Ihr Motor ist unter
Umständen anders ausgestattet als der
dargestellte Motor.
(1)
(2)
(3)
(4)
Abbildung 7
1 – Ansaugschalldämpfer
2 – Turbolader
3 – Schalthebel (KMH4A)
4 – Schiffsgetriebe (KMH4A)
5 – Motorölkühler
6 – Motorölfilter
7 – Kraftstoffeinspritzpumpe
8 – Kraftstofffilter
9 – Kraftstoffansaugpumpe
10 – Motorölpegelstab
11 – Ansaugstutzen
12 – Motoröl-Füllstutzen
Betriebshandbuch der JH-Serie
Linke Seite (vom Schwungrad
aus gesehen) - 4JH4-HTE1 /
4JH4-HTE
(11)
(12)
(10)
(9)
(8)
(7)
(6)
(5)
0004548
PRODUKTÜBERBLICK
(1)
(2)
(3)
(4)
(5)
Abbildung 8
1 – Motortypenschild
(auf dem Kipphebelgehäuse)
2 – Kühlmittel-Füllstutzendeckel
3 – Kühlmittelpumpe
4 – Riemenabdeckung
5 – Seewasserpumpe
6 – Generator
7 – Zwischenkühler
8 – Anlasser
9 – Abgas-Mischkrümmer
10 – Kühlmitteltank /
Wärmetauscher
(10)
(9)
(8)
(7)
(6)
0004549
