Yanmar 3JH5E Betriebshandbuch Seite 87

12/05
3JH5E / 4JH5E
(1) (2)
(6) (5)

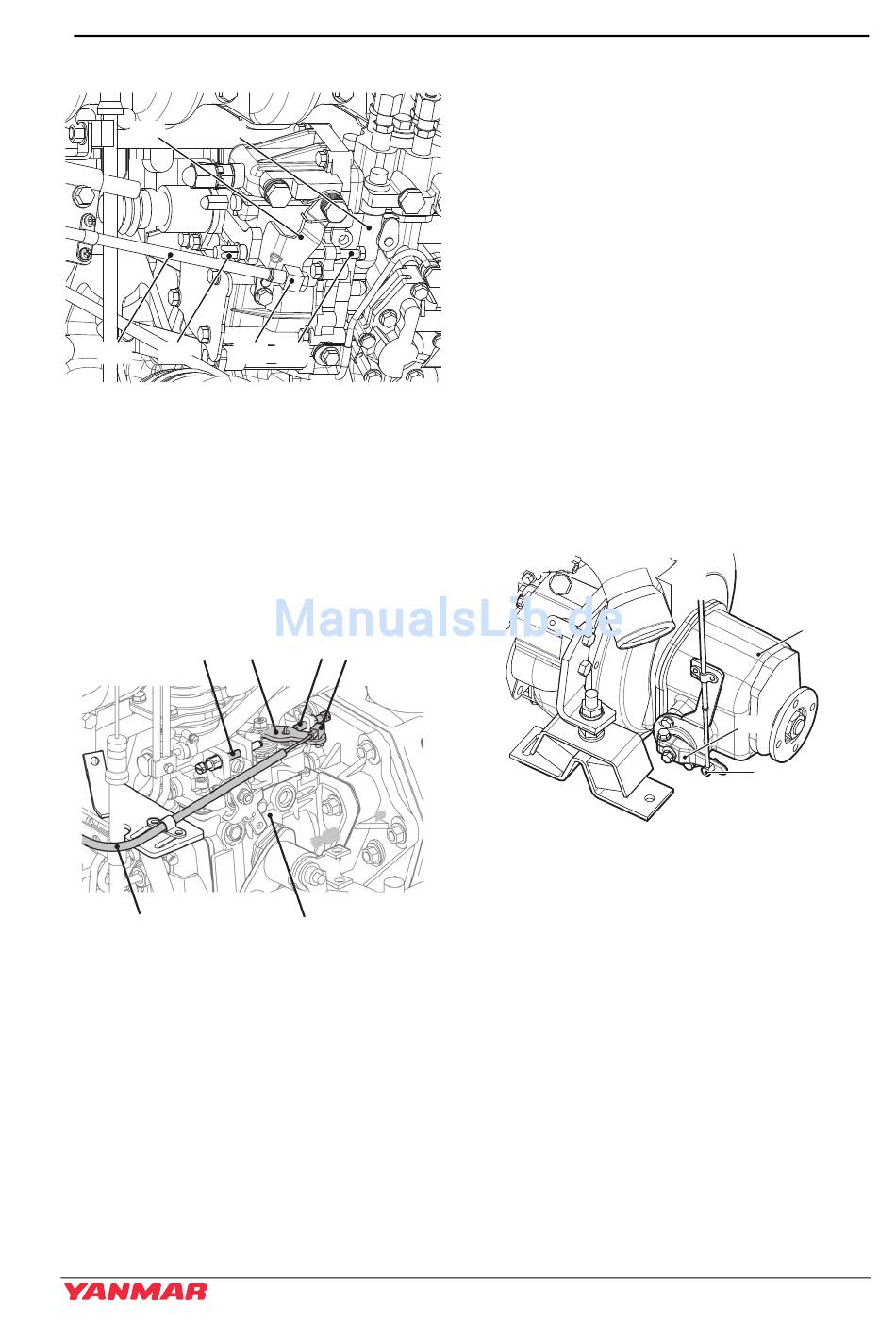

Abbildung 5
1 – Steuerhebel
2 – Kraftstoffeinspritzpumpe
3 – Anschlag niedrige Drehzahl
4 – Einstellschraube
5 – Anschlag hohe Drehzahl
6 – Kabel
4JH4-TE / 4JH4-HTE1 / 4JH4-HTE
(6)
(1)
Abbildung 6
1 – Kabel
2 – Kraftstoffeinspritzpumpe
3 – Kabelverschraubung
4 – Anschlag niedrige Drehzahl
5 – Steuerhebel
6 – Anschlag hohe Drehzahl
Betriebshandbuch der JH-Serie
(4) (3)
027093-00X
(4) (3)
(5)
6
0004496
(2)
REGELMÄßIGE WARTUNG
1. Zum Einstellen die Einstellschraube
(Abbildung 5, (4)) oder
Kabelverschraubung
(Abbildung 6, (3)) für das
Fernsteuerungskabel auf der
Motorseite lockern und einstellen.
2. Zunächst den Anschlagspunkt
(Abbildung 5, (5)) oder
(Abbildung 6, (6)) für hohe Drehzahl
einstellen und danach für niedrige
Drehzahl (Abbildung 5, (3)) oder
(Abbildung 6, (4)), unter Verwendung
der Einstellschraube am
Fernbedienungshebel
(Abbildung 5, (1)) oder
(Abbildung 6, (5)).
Kabel für die Kupplungsfernsteuerung
einstellen
3JH5E / 4JH5E
Abbildung 7
(3)
(2)
(1)
X 1 - 2 6 1
81
