PRODUKTÜBERBLICK
KOMPONENTENBESCHREI
BUNG
Rechte Seite (vom Schwungrad
aus gesehen) - 3JH5E

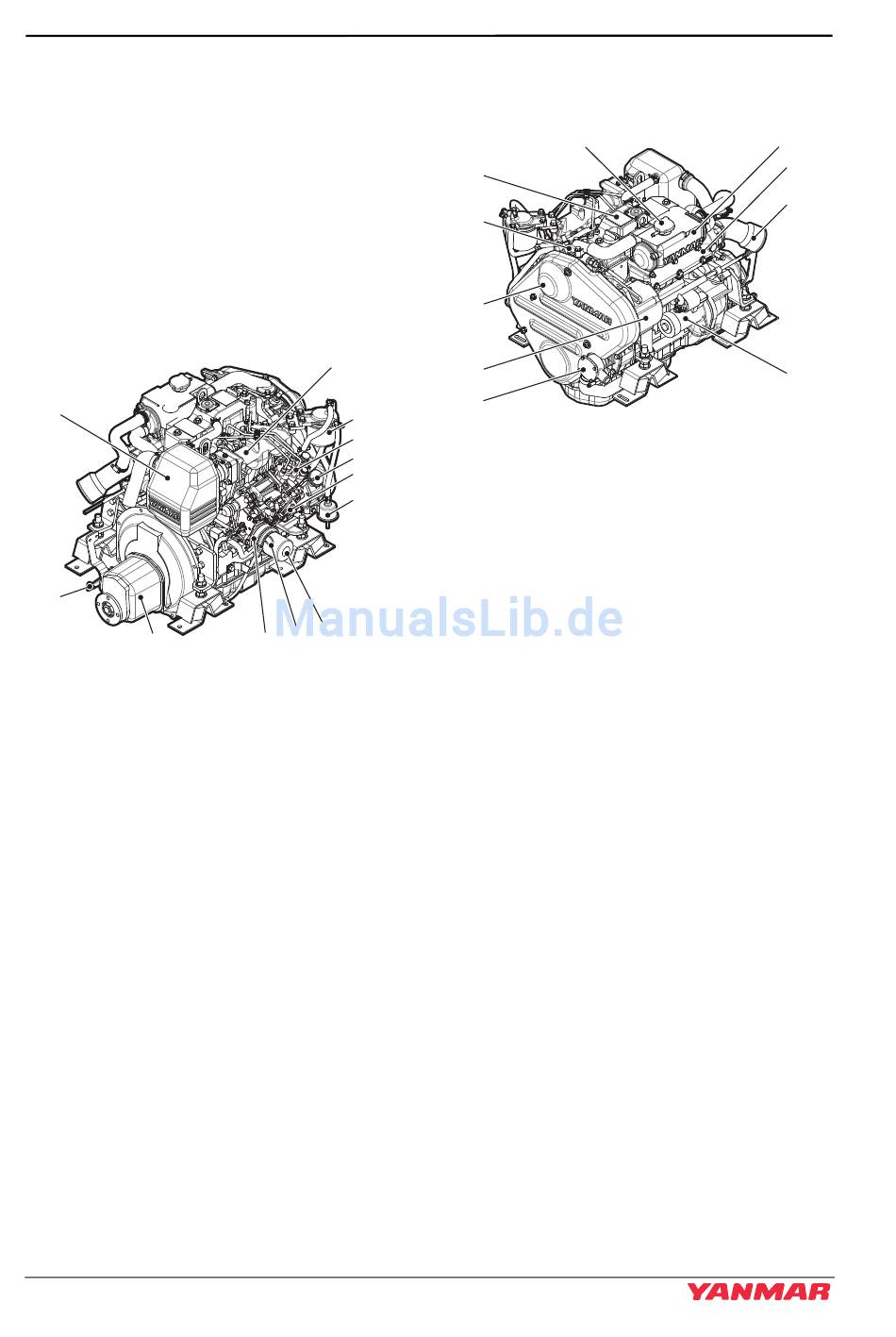

Abbildung 1 und Abbildung 2 zeigen
eine typische Version eines
3JH5E-Motors. Ihr Motor ist unter
Umständen anders ausgestattet als der
dargestellte Motor.
(1)
(2)
(3)
Abbildung 1
1 – Ansaugschalldämpfer
(Luftfilter)
2 – Schalthebel
3 – Schiffsgetriebe
4 – Ölkühler
5 – Motorölpegelstab
6 – Motorölfilter
7 – Elektrische
Kraftstoffansaugpumpe
8 – Kraftstoffpumpe
9 – Motoröl-Füllstutzen
10 – Kraftstoffeinspritzpumpe
11 – Kraftstofffilter
12 – Ansaugstutzen
18
(12)
(11)
(10)
(9)
(8)
(7)
(4) (5) (6)
026097-00X
Linke Seite (vom Schwungrad
aus gesehen) - 3JH5E
(1)
(2)
(3)
(4)
(5)
(6)
Abbildung 2
1 – Kühlmittel-Füllstutzendeckel
2 – Motortypenschild
(auf dem Kipphebelgehäuse)
3 – Kühlmittelpumpe
4 – Riemenabdeckung
5 – Generator
6 – Seewasserpumpe
7 – Anlasser
8 – Mischkrümmer
9 – Abgaskrümmer
10 – Kühlmitteltank /
Wärmetauscher
Betriebshandbuch der JH-Serie
(10)
(9)
(8)
(7)
026098-00X
