Yanmar 3JH5E Betriebshandbuch Seite 98

REGELMÄßIGE WARTUNG
4JH5E
(1)
(2)

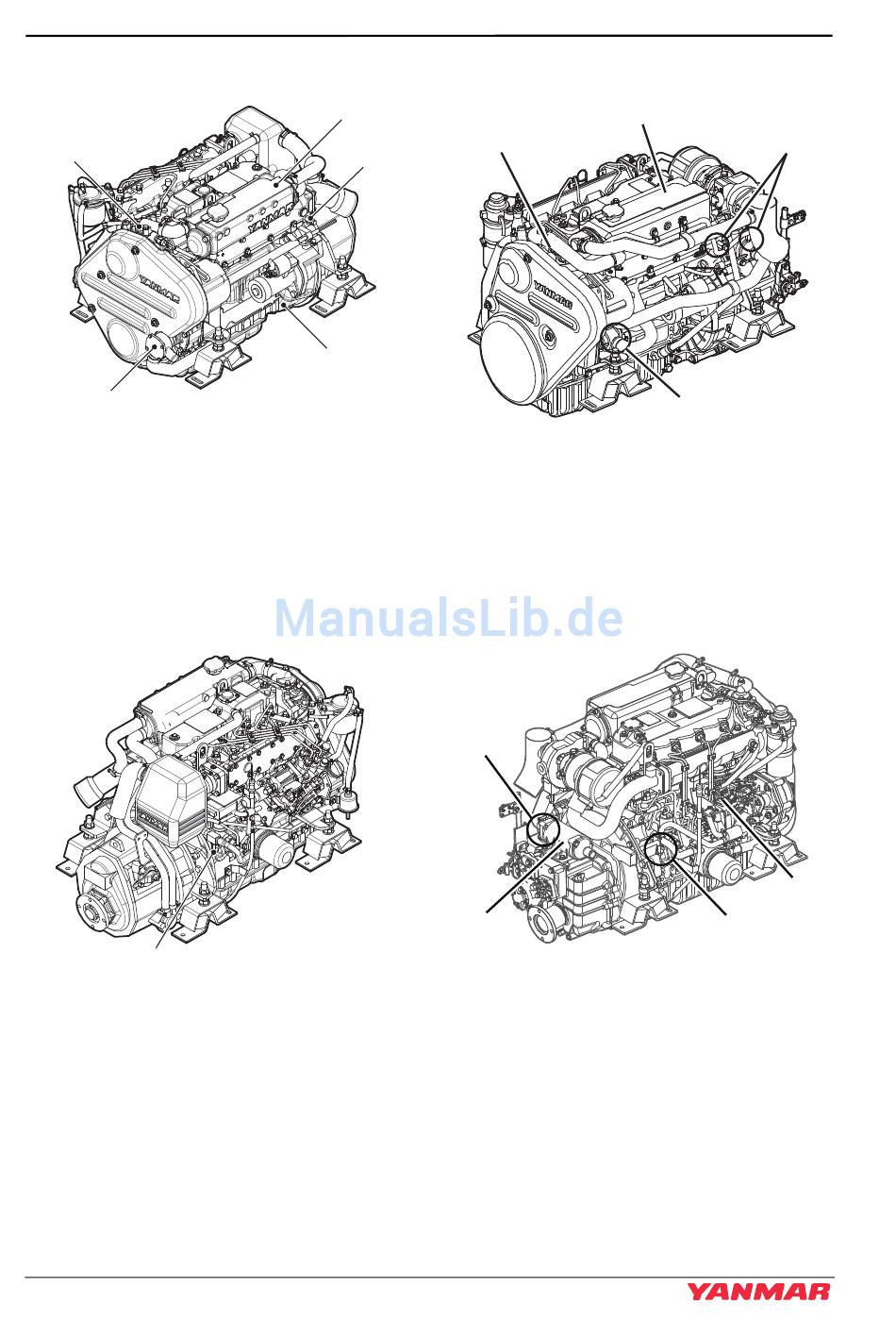

Abbildung 22
1 – Kühlmittelpumpe
2 – Seewasserablass aus der
Seewasserpumpenabdeckung
3 – Kühlmitteltank
(Wärmetauscher)
4 – Kühlmittel-Ablasshahn
5 – Schwungradgehäuse
(1)
Abbildung 23
1 – Kühlmittel-Ablasshahn
92
(3)
(4)
(5)
027140-00X
(3)
(4)
026115-00X
Betriebshandbuch der JH-Serie
4JH4-TE
(1)
(2)
Abbildung 24
1 – Kühlmitteltank
(Wärmetauscher)
2 – Kühlmittelpumpe
3 – Seewasserablass aus der
Seewasserpumpenabdeckung
4 – Kühlmittelablasshahn
(zwei in Gebrauch)
Abbildung 25
1 – Kühlmittel-Ablasshahn
2 – Kraftstoffpumpe
3 – Seewasserablasshahn
4 – Schiffsgetriebekühler
(4)
(3)
0004571
(2)
(1)
0004572
