Rechte Seite (vom Schwungrad
aus gesehen) - 4JH5E

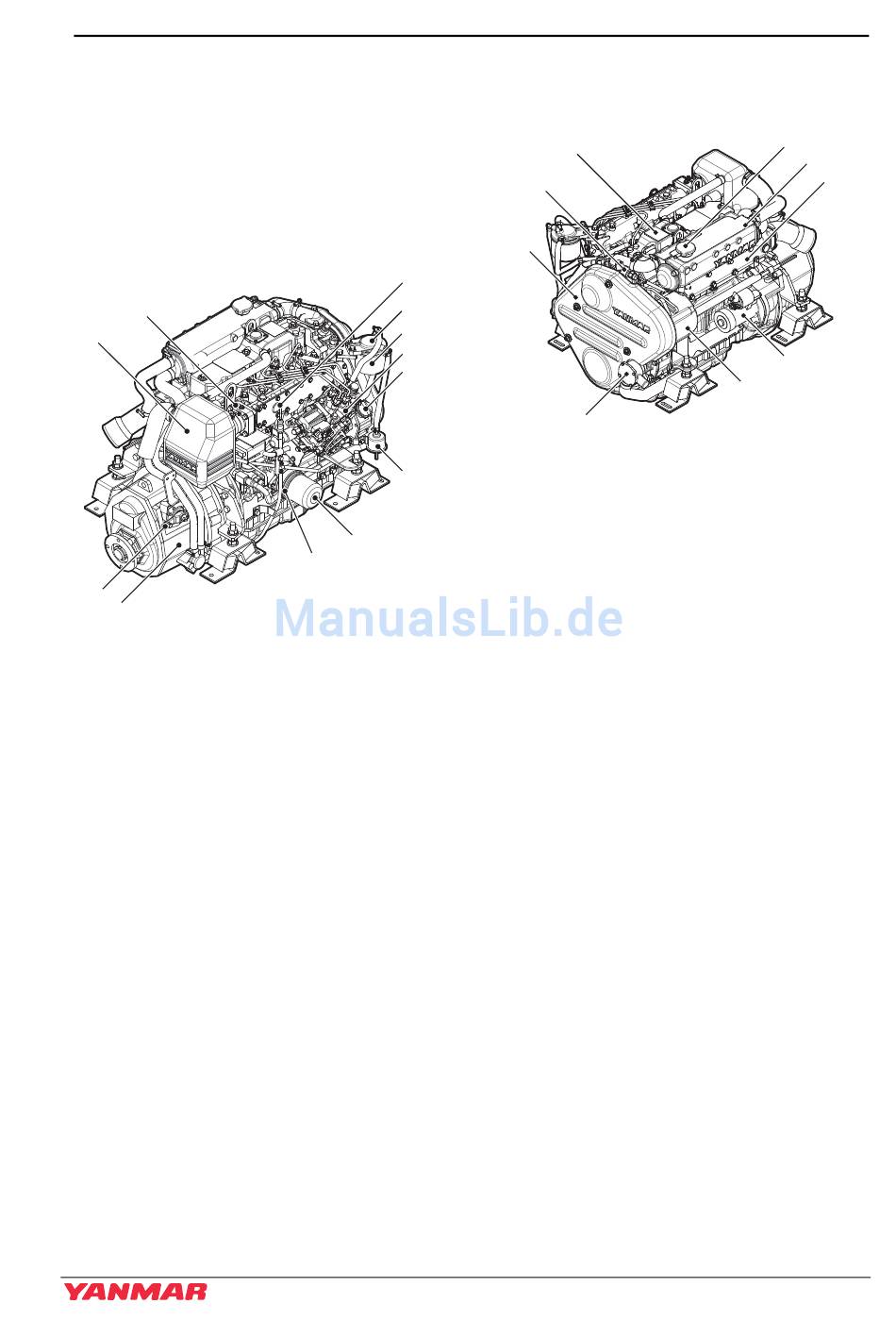

Abbildung 3 und Abbildung 4 zeigen
eine typische Version eines
4JH5E-Motors. Ihr Motor ist unter
Umständen anders ausgestattet als der
dargestellte Motor.
(1)
(2)
(3)
(4)
Abbildung 3
1 – Lufterhitzer
2 – Ansaugschalldämpfer
3 – Schalthebel
4 – Schiffsgetriebe
5 – Motorölpegelstab
6 – Krümmer (Kraftstofffilter)
7 – Kraftstofffilter
8 – Kraftstoffeinspritzpumpe
9 – Motoröl-Füllstutzen
10 – Elektrische
Kraftstoffeinspeisungspumpe
11 – Motorölfilter
12 – Ölkühler
Betriebshandbuch der JH-Serie
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
027142-00X
PRODUKTÜBERBLICK
Linke Seite (vom Schwungrad
aus gesehen) - 4JH5E
(1)
(2)
(3)
(4)
Abbildung 4
1 – Motortypenschild
(auf dem Kipphebelgehäuse)
2 – Kühlmittelpumpe
3 – Riemenabdeckung
4 – Seewasserpumpe
5 – Kühlmittel-Füllstutzendeckel
6 – Kühlmitteltank /
Wärmetauscher
7 – Abgaskrümmer
8 – Anlasser
9 – Generator
(5)
(6)
(7)
(8)
(9)
027143-00X
