128 (5.04)
72 (2.83)
105 (4.13)

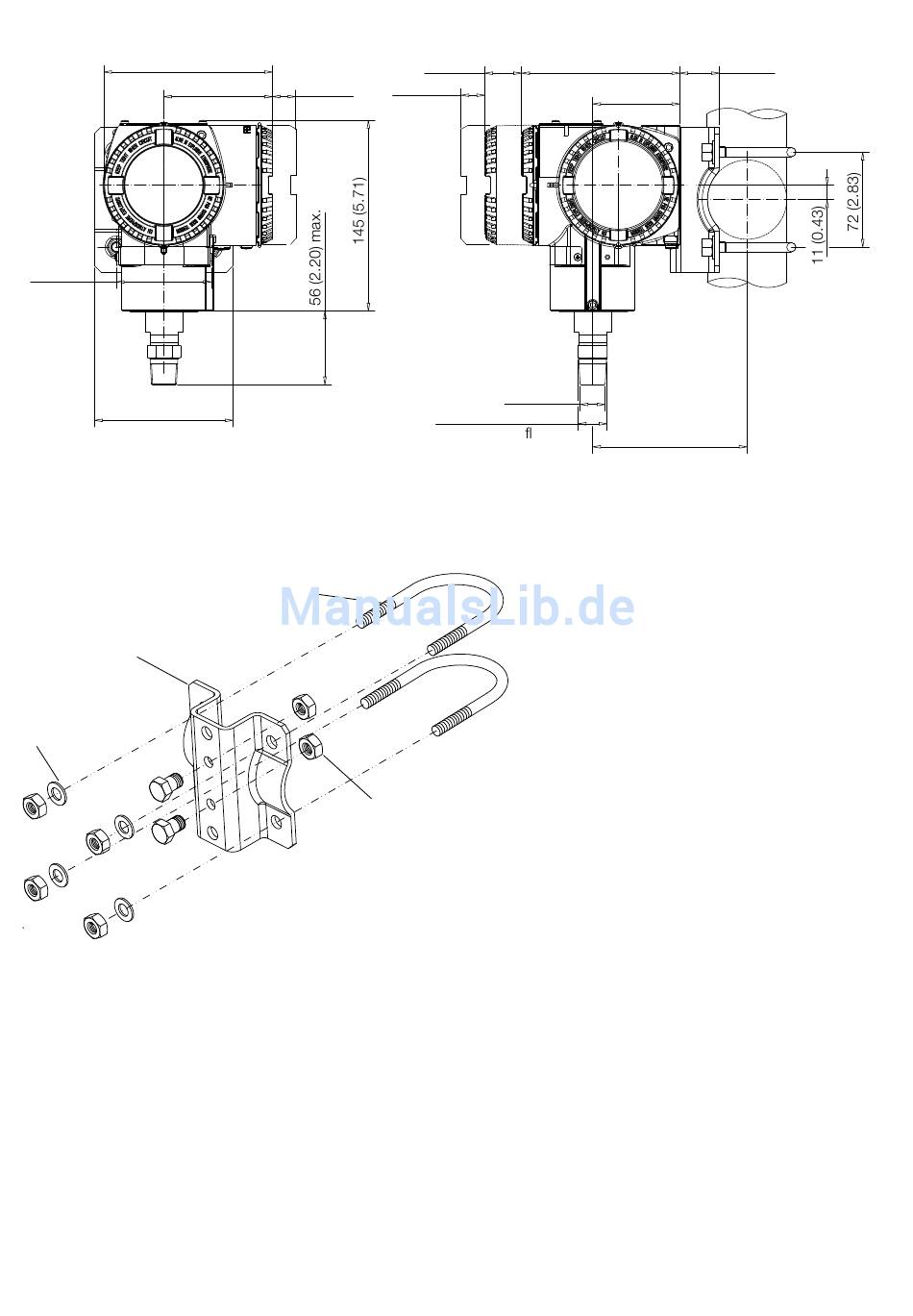

Abb. 23: Druck- / Absolutdruck-Messumformer 266G oder 266A mit DIN-Gehäuse, mit optionalem Befestigungszubehör
(B2 aus nichtrostendem Stahl 316L) an 2"-Rohr angebaut
5.6.2 Detailansicht des Befestigungszubehörs B2 für DIN-Gehäuse
4
2
Abb. 24: Befestigungszubehör B2 für Druck-Messumformer mit DIN-Gehäuse
22 OI/266/HART-DE Rev. J | Druckmessumformer der Reihe 2600T
83 (3.27) 18 (0.71)
1
29 (1.14)
18 (0.71)
1/2 - 14 NPT
22 (0.87) Breite über
die Seiten ächen
3
120 (4.72) 30 (1.19)
66 (2.60)
117 (4.60)
1 – Bügelschraube
2 – Unterlegscheiben und Muttern zum
Befestigen der Bügelschrauben
3 – Messumformer-Befestigungsschrauben
4 – Befestigungswinkel B2
5 Montage
