5.13.3 Füllstandsmessung an geschlossenen Behältern
mit nicht kondensierbaren Flüssigkeiten (gasgefüllte
Wirkdruckleitung)
— Den Messumformer höhengleich mit oder unter dem zu
messenden Mindestpegel montieren.
— Die Seite + (H) des Messumformers unten an den
Behälter anschließen.
— Die Seite - (L) des Messumformers oben an den Behälter
anschließen, oberhalb des Maximalpegels.

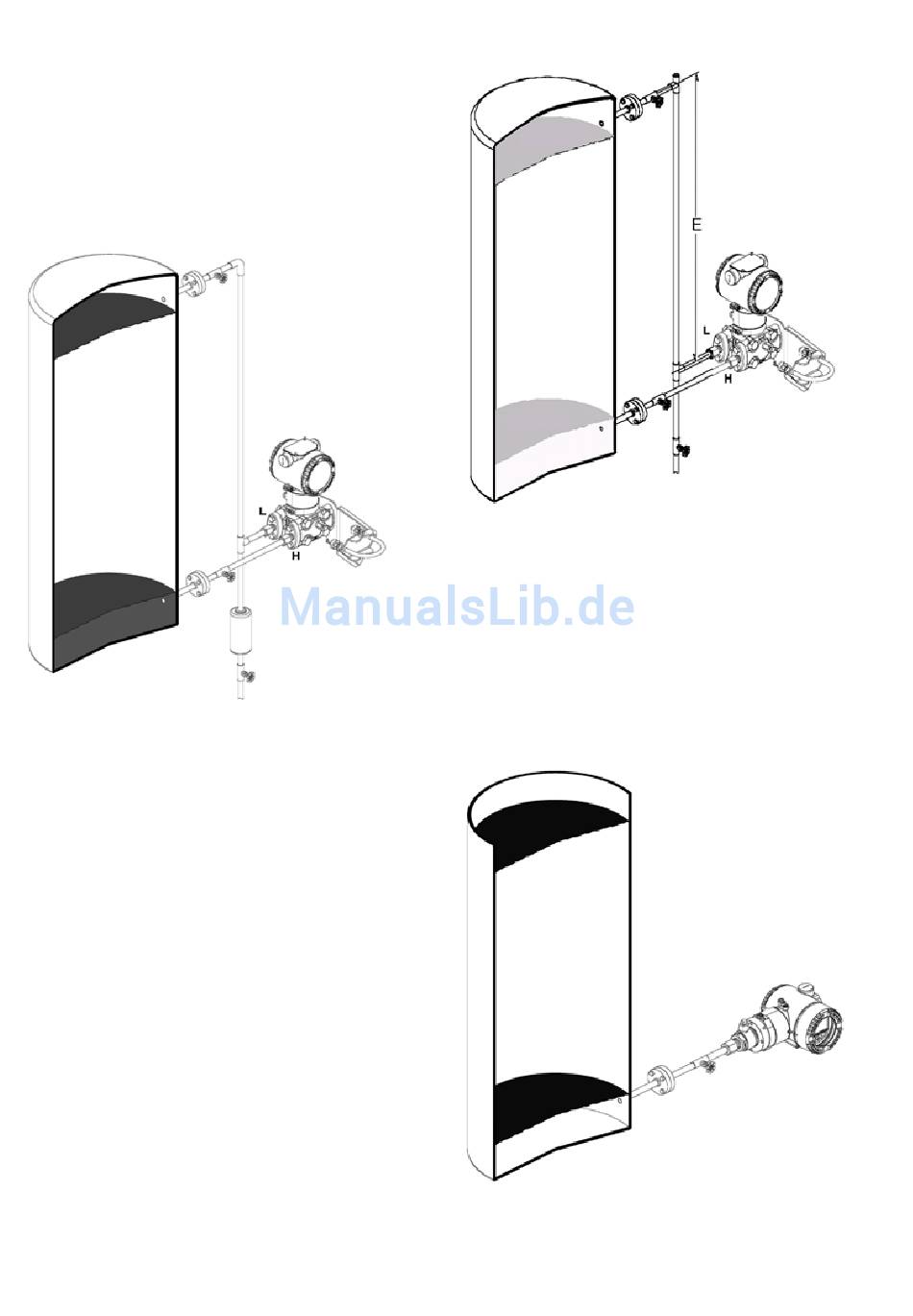

Abb. 30: Füllstandsmessung an geschlossenen Behältern
mit gasgefüllter Wirkdruckleitung
5.13.4 Füllstandsmessung an geschlossenen Behältern
mit kondensierbaren Flüssigkeiten (flüssigkeitsgefüllte
Wirkdruckleitung)
— Den Messumformer höhengleich mit oder unter dem zu
messenden Mindestpegel montieren.
— Die Seite + (H) des Messumformers unten an den
Behälter anschließen.
— Die Seite - (L) des Messumformers oben an den Behälter
anschließen.
— Den senkrechten Teil der oberen Wirkdruckleitung über
die entsprechenden Füllanschlüsse mit einer kompatiblen
Füllflüssigkeit füllen.
26 OI/266/HART-DE Rev. J | Druckmessumformer der Reihe 2600T
Abb. 31: Füllstandsmessung an geschlossenen Behältern mit
flüssigkeitsgefüllter Wirkdruckleitung
5.13.5 Füllstandsmessung an offenen Behältern mit
Flüssigkeiten
— Den Messumformer höhengleich mit oder unter dem zu
messenden Mindestpegel montieren.
— Die Seite + (H) des Messumformers unten an den
Behälter anschließen.
— Die "–" (L) Seite des Messumformers in die Atmosphäre
entlüften (in diesem Fall wird ein Überdruck gezeigt; die
(L) Seite ist schon in die Atmosphäre entlüftet).
Abb. 32: Füllstandsmessung an offenen Behältern mit
Druck-Messumformer
