8.8 Aktivierung über LCD-Anzeige (Option L1)
Gehäusedeckel mit Schauglas abschrauben, um Zugang zur
Anzeige zur erhalten. Beim Einsatz in explosionsgefährdeten
Bereichen unbedingt die entsprechenden Vorschriften
beachten, bevor das Gehäuse geöffnet wird. Die Aktivierungs-
Vorgehensweise ist weiter unten beschrieben.
8.9 Aktivierung über TTG-Funktion (Option L5)
Mit Hilfe der TTG-Technik kann die Aktivierung erfolgen, ohne
den Gehäusedeckel des Messumformers zu öffnen. Die
kapazitiven Aufnehmer erfassen, dass jemand mit dem Finger
auf das Glas über der entsprechenden Bedientaste tippt, und
lösen den entsprechenden Befehl aus. Wenn der
Messumformer eingeschaltet wird, kalibriert die
Bedienschnittstelle automatisch ihre Empfindlichkeit. Um die
einwandfreie Funktion der Bedienschnittstelle mit TTG-Funktion
sicherzustellen, muss deshalb der Gehäusedeckel beim
Einschalten des Geräts richtig festgeschraubt sein.
Wurde der Gehäusedeckel zwischenzeitlich entfernt, um an das
Elektronikmodul heran zu kommen, wird empfohlen, die
Energieversorgung aus- und wieder einzuschalten, sobald der
Gehäusedeckel mit Schauglas wieder richtig festgeschraubt
worden ist.
8.10 Aktivierungs-Vorgehensweise für TTG- (L5) und
LCD-Anzeige (L1)
Die Bedienschnittstelle (HMI) hat 4 Bedientasten (siehe
Abbildung), die die Navigation durch die verschiedenen
Funktionen und Einträge ermöglichen.
— Die Bedientasten (2)
und halten, bis zwei Symbole unten links und rechts in
der Anzeige erscheinen.
— Innerhalb von einer Sekunde die Bedientaste (4)
unterhalb des rechten Symbols drücken, um das
Bedienmenü aufzurufen, oder links die Bedientaste (1)
drücken, um die aktuellen Diagnosemeldungen zu sehen.
Wichtig. Die TTG-Anzeige (Option L5) nach dem Einschalten des
Messumformers 30 Sekunden lang nicht bedienen. In diesem
Zeitraum kalibriert der Messumformer die kapazitiven Schalter.

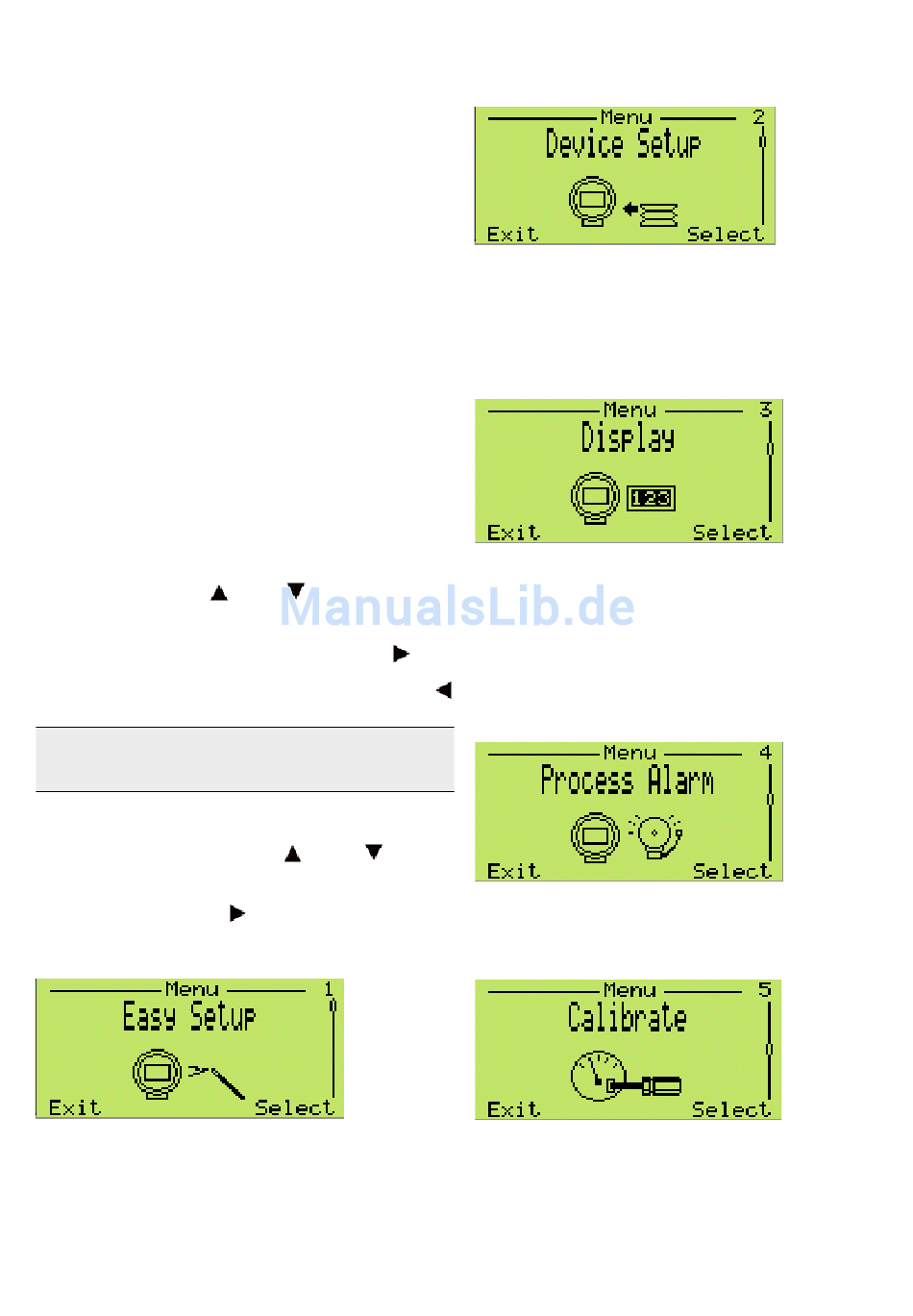

8.11 Menüstruktur der Bedienschnittstelle (HMI)
Das Bedienmenü ist in die folgenden Bereiche unterteilt, die
durch Betätigen der Bedientasten (2)
aufgerufen werden; sobald in der Anzeige das Symbol des
gewünschten Untermenüs erscheint, die Auswahl bestätigen
mit „Wählen" Bedientaste (4)
Den Anweisungen in der Anzeige folgen, um die einzelnen
Parameter einzustellen.
In diesem Menü kann die Basiskonfiguration der
Druckmessumformer Serie 266 geprüft und eingestellt werden.
Die menügeführte Struktur ermöglicht die Einstellung der
Menüsprache, der Konfiguration des Messstellenkennzeichens,
der Maßeinheiten, des Messbereichsanfangs (LRV) und
Messbereichsendes (URV), der Übertragungsfunktion (linear
oder radiziert), der Dämpfung, der automatischen
und (3) gleichzeitig drücken
oder (3)
.
Nullpunktkorrektur (gemessener Eingangswert auf 4 mA und
Prozesswert auf 0) und der Visualisierung (Wert, der auf der
Anzeige visualisiert werden soll).
Die menügeführte Struktur ermöglicht die Überprüfung und
Einstellung des ganzen Gerätes, d.h. Aktivieren des
Schreibschutzes, Einstellen des Prozesswertes (Einheit, LRV
und URV), Auswählen der Übertragungsfunktion (linear oder
radiziert) und Ausgangsskalierung (Einheit gemäß der Messung
und LRV/URV). Im letzten auswählbaren Untermenü kann der
Benutzer alle Parameter auf die Grundkonfiguration rücksetzen.
In diesem Menü können verschiedene Funktionen für die
Anzeige selbst eingestellt werden. Über die Menüführung
gelangt man zur Einstellung von Parametern wie Menüsprache
und Kontrast. Außerdem kann man genau festlegen, was
angezeigt werden soll: ein- oder zweizeilige Darstellung mit
oder ohne Balkendiagramm. In diesem Menü kann auch ein
Passwort definiert (Sicherheit) und die Skalierung der Anzeige
(Linearisierung, Einheit, LRV, URV) festgelegt werden. Auch die
Revisionsnummer der Anzeige wird angezeigt.
In diesem Menü kann der Prozessalarm konfiguriert werden.
Über die Menüführung gelangt man zur Einstellung der
Alarmsteuerungsfunktionen wie Stromgrenzen und Ausgang im
Fehlerfall (Hochalarmstrom und Tiefalarmstrom).
Dieses Menü ermöglicht die lokale Kalibrierung des Geräts.
Über die Menüführung gelangt man zur Einstellung des
Drucksensorabgleichs (unterer oder oberer Abgleichpunkt) und
der Kalibrierung des Ausgangssignals (4 oder 20 mA);
außerdem lassen sich diese Parameter rücksetzen (auf die
Werkseinstellung Sensor, Anwendereinstellung Sensor oder
Werkseinstellung Ausgang).
Druckmessumformer der Reihe 2600T | OI/266/HART-DE Rev. J 37
8 Bedienung
