6.5.2 Buchsenstecker montieren und anschließen
Die Gerätesteckdose für den Anschluss des Kabels wird in
Einzelteilen als Zubehör dem Messumformer beigelegt.
— Die Kontaktbuchsen (2) werden an die 1,5 - 2 cm (0.59 -
0.79 inch) abgemantelten und ca. 8 mm (0.32 inch)
abisolierten Aderenden (Leiterquerschnitt 0,75 - 1 mm²
(AWG 18 ... AWG 17) gecrimpt oder gelötet und von
hinten in das Buchsenteil (1) eingeführt.
— Druckschraube (6), Druckring (5), Dichtring (4) und
Tüllengehäuse (3) sind vor der Montage in der
angegebenen Reihenfolge auf das Kabel zu schieben
(ggf. ist der Dichtring (4) dem Kabeldurchmesser
anzupassen).
Wichtig. Bevor die Buchsen ganz in das Buchsenteil
hineingedrückt werden, nochmals die Anschlusspunkte
kontrollieren. Falsch eingesetzte Buchsen lassen sich nur mit einem
Ausdrückwerkzeug (Sach-Nr.: 0949 813) oder behelfsweise mit
einer Standard- Kugelschreibermine wieder herausdrücken. Bitte
den Anschlussplan beachten, der dem Stecker beiliegt.
1 - Buchsenteil
2 - Kontaktbuchse
3 - Tüllengehäuse
4 - Dichtring (ausschneidbar)
5 - Druckring
6 - Druckschraube PG 11
7 - Kabel (Durchmesser 5 ... 11 mm (0,20 ... 0,43 inch)

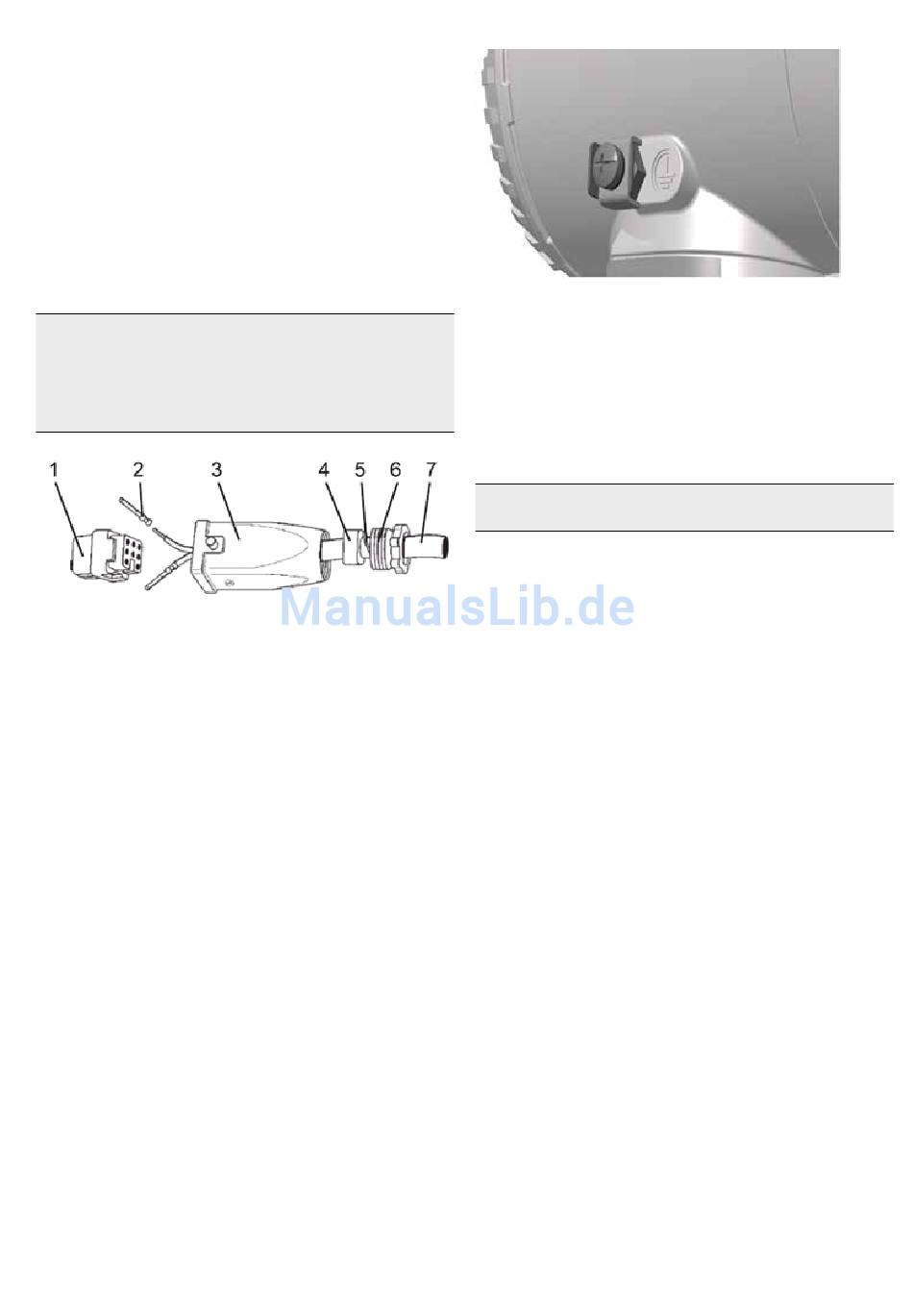

Abb. 39: Buchsenstecker

6.6 Erdung

Der Druckmessumformer muss gemäß nationalen und lokalen
elektrischen Richtlinien geerdet werden. Der Erdungsanschluss
ist obligatorisch bei Geräten mit Überspannungsschutz, um die
Funktionsfähigkeit sicherzustellen.
Außen am und/oder im Gehäuse des Messumformers stehen
Schutzleiterklemmen (PE) zur Verfügung. Beide
Erdungsklemmen sind galvanisch verbunden. Dem Benutzer ist
freigestellt, welche er benutzen möchte. Die effektivste
Gehäuseerdungsmethode ist die Direktverbindung mit der Erde
mit einer Impedanz von kleiner oder gleich 5 Ohm.
Abb. 40: Schutzleiteranschluss
6.7 Klemmenblock mit Überspannungsschutz
(optional)
Das Gehäuse des Druckmessumformers mit
Überspannungsschutz (Code S2) in der Klemmleiste ist über
die Erdungsklemme (PE) über eine kurze Verbindung mit dem
Potenzialausgleich zu verbinden.
Der Potenzialausgleichsleiter darf einen maximalen Querschnitt
von 4,00 mm² haben.
Wichtig. Bei Einsatz dieser Schutzbeschaltung ist die
Prüfspannungsfestigkeit nicht mehr gegeben.

6.8 Gleichtaktspannungen

Der 266 Druckmessumformer funktioniert innerhalb der
spezifizierten Genauigkeit für Gleichtaktspannungen bis 250 V
zwischen den Leitungen bei geerdetem Gehäuse und bis 150 V
bei nicht geerdetem Gehäuse.
