1
Montageort des Messumformers
Zu den allgemeinen Voraussetzungen für den Montageort des
Messumformers siehe Abb. 1. Das Gerät sollte an einem
sauberen, trockenen, gut belüfteten und vibrationsfreien Ort
aufgestellt werden, der leicht zugänglich ist. Räume mit
korrosiven
Gasen
oder
Chlorierungsanlagen oder Chlorgasgefäße sind zu meiden.
Warnung: Der Messumformer besitzt keinen Schalter. Eine
Trennvorrichtung wie etwa ein Trenn- oder Schutzschalter,
der den örtlichen Sicherheitsvorschriften entspricht, muss
am endgültigen Installationsort vorhanden sein.
Die Schutzvorrichtung muss in unmittelbarer Nähe des
Messumformers angebracht werden und vom
Bedienpersonal leicht erreichbar sein. Es muss als
Trennvorrichtung für den Messumformer deutlich
gekennzeichnet sein.
Auf Augenhöhe
Umgebungstemperatur

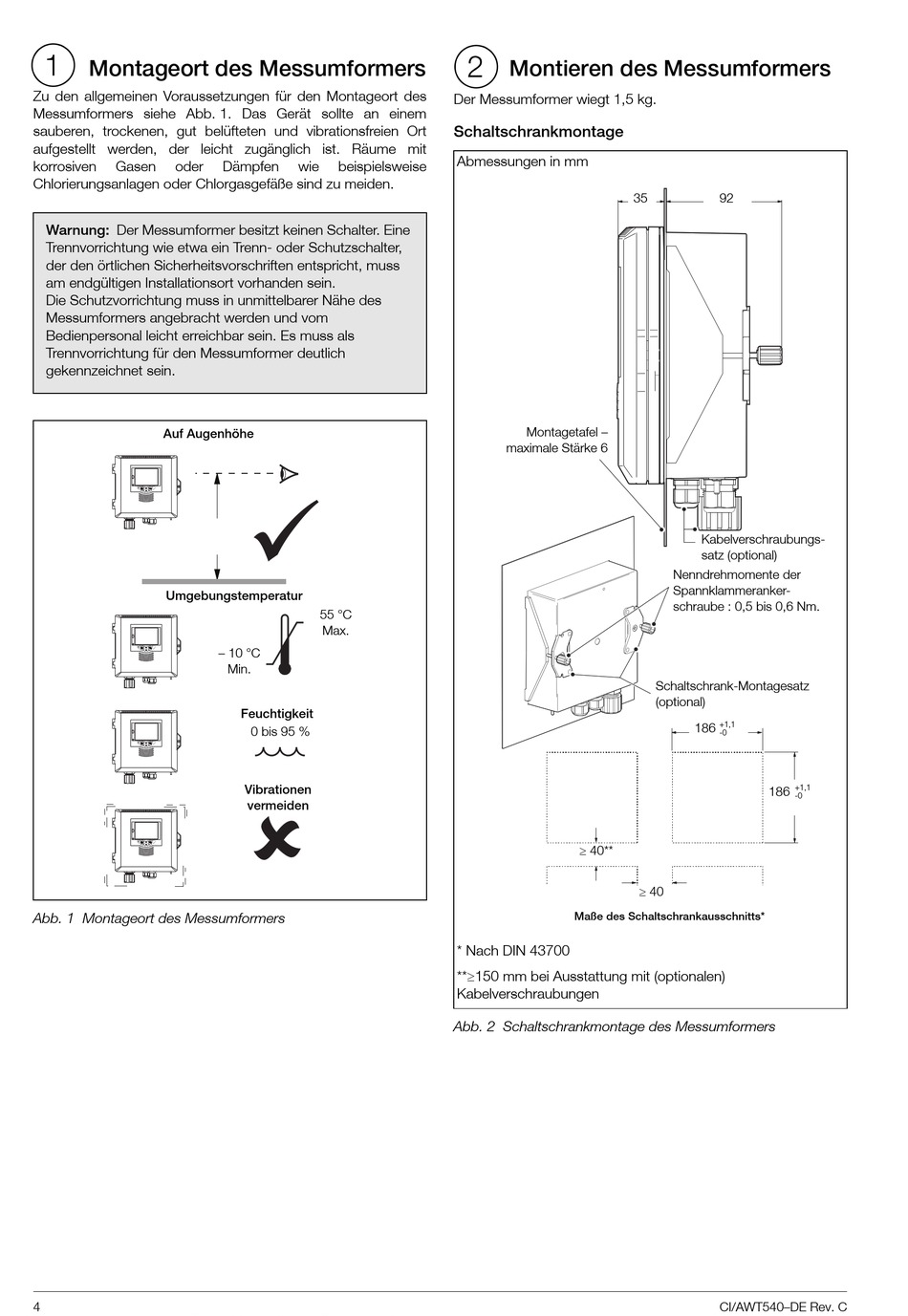

Abb. 1 Montageort des Messumformers
4
Dämpfen
wie
beispielsweise
55 °C
Max.
– 10 °C
Min.
Feuchtigkeit
0 bis 95 %
Vibrationen
vermeiden
2
Montieren des Messumformers
Der Messumformer wiegt 1,5 kg.
Schaltschrankmontage
Abmessungen in mm
Montagetafel –
maximale Stärke 6
40**
Maße des Schaltschrankausschnitts*
* Nach DIN 43700
**150 mm bei Ausstattung mit (optionalen)
Kabelverschraubungen
Abb. 2 Schaltschrankmontage des Messumformers
35
92
Kabelverschraubungs-
satz (optional)
Nenndrehmomente der
Spannklammeranker-
schraube : 0,5 bis 0,6 Nm.
Schaltschrank-Montagesatz
(optional)
+1,1
186
-0
+1,1
186
-0
40
CI/AWT540–DE Rev. C
