ABB 266 Betriebsanleitung Seite 16

116 (4.57)
136 (5.35)

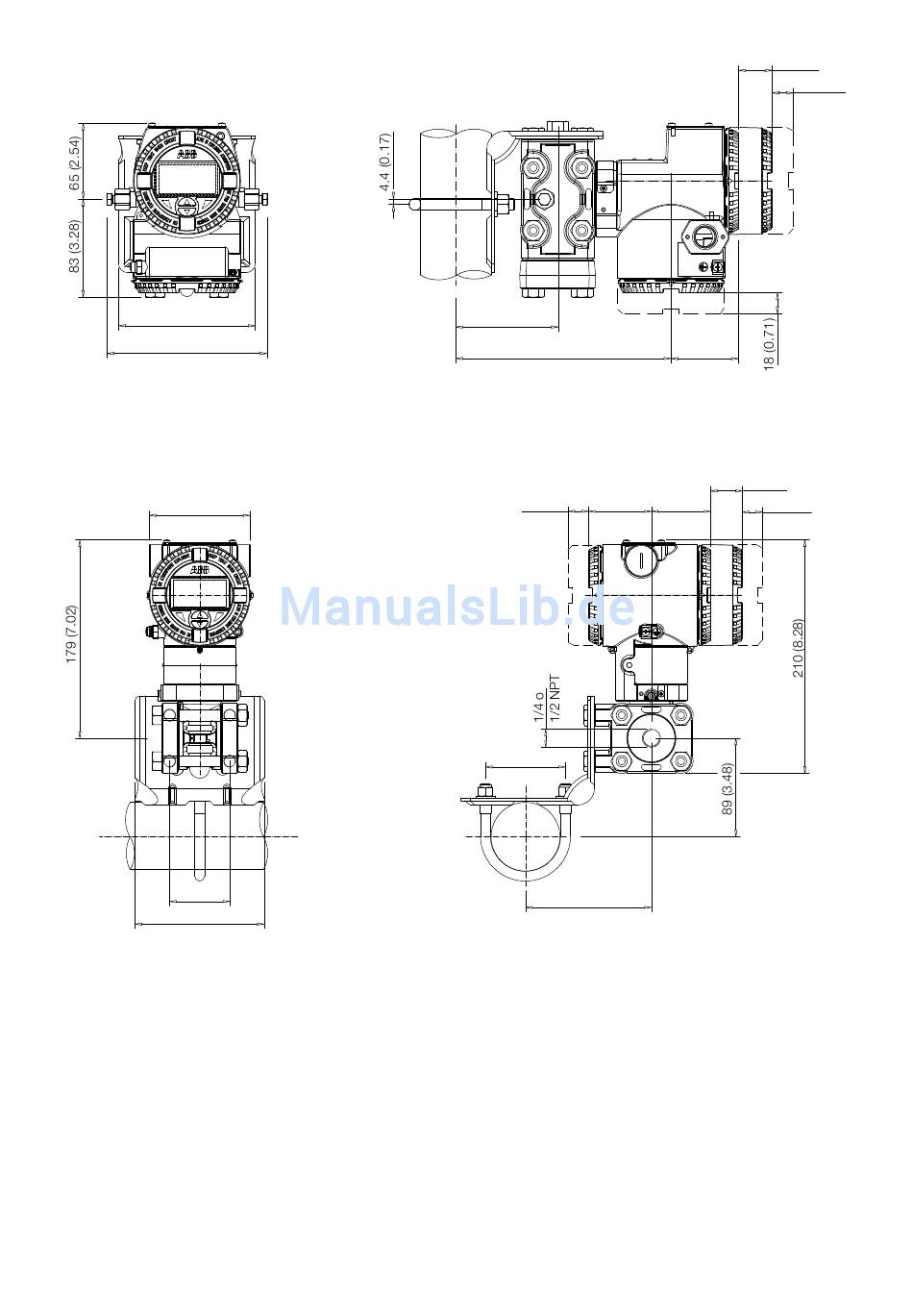

Abb. 11: Differenzdruck-Messumformer mit Barrel-Gehäuse und Kynar-Einsätzen, über optionales Befestigungszubehör (B2) an
horizontales Rohr angebaut
91 (3.58)
54 (2.13)
116 (4.57)
Abb. 12: Differenzdruck-Messumformer mit Barrel-Gehäuse und Kynar-Einsätzen, über optionales Befestigungszubehör (B2) an
vertikales Rohr angebaut
16 OI/266/HART-DE Rev. J | Druckmessumformer der Reihe 2600T
87 (3.42)
183 (7.19)
18 (0.71) 58 (2.28) 55 (2.17)
72 (2.83)
113 (4.45)
5 Montage
29 (1.14)
18 (0.71)
55 (2.17)
29 (1.14)
18 (0.71)
