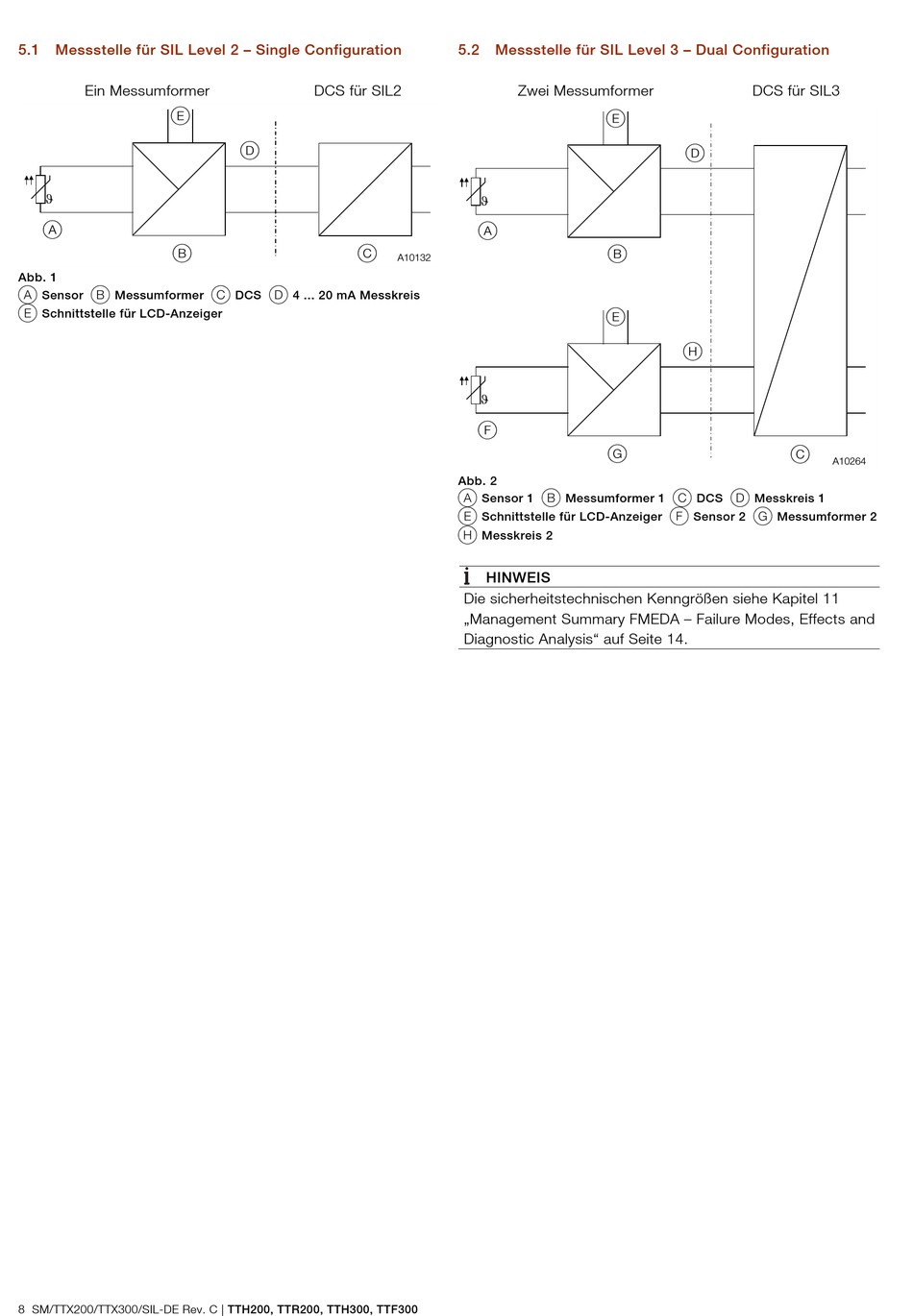

5.1 Messstelle für SIL Level 2 – Single Configuration
Ein Messumformer
E
J
A
B
Abb. 1
A Sensor B Messumformer C DCS D 4 ... 20 mA Messkreis
E Schnittstelle für LCD-Anzeiger
8 SM/TTX200/TTX300/SIL-DE Rev. C | TTH200, TTR200, TTH300, TTF300
DCS für SIL2
D
C
A10132
5.2 Messstelle für SIL Level 3 – Dual Configuration
Zwei Messumformer
E
J
A
B
E
J
F
G
Abb. 2
A Sensor 1 B Messumformer 1 C DCS D Messkreis 1
E Schnittstelle für LCD-Anzeiger F Sensor 2 G Messumformer 2
H Messkreis 2
HINWEIS
Die sicherheitstechnischen Kenngrößen siehe Kapitel 11
„Management Summary FMEDA – Failure Modes, Effects and
Diagnostic Analysis" auf Seite 14.
DCS für SIL3
D
H
C
A10264
