1

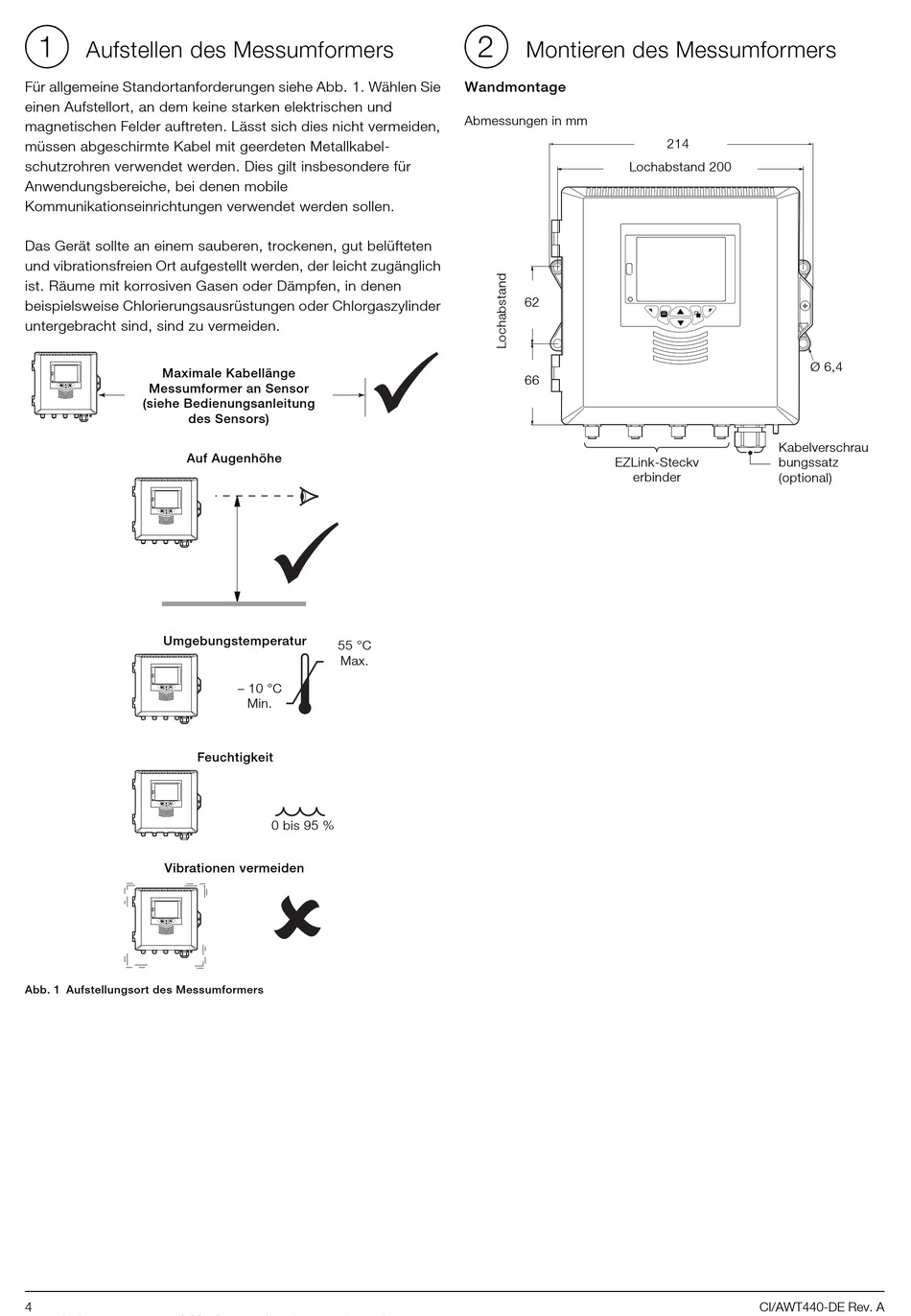

Aufstellen des Messumformers
Für allgemeine Standortanforderungen siehe Abb. 1. Wählen Sie
einen Aufstellort, an dem keine starken elektrischen und
magnetischen Felder auftreten. Lässt sich dies nicht vermeiden,
müssen abgeschirmte Kabel mit geerdeten Metallkabel-
schutzrohren verwendet werden. Dies gilt insbesondere für
Anwendungsbereiche, bei denen mobile
Kommunikationseinrichtungen verwendet werden sollen.
Das Gerät sollte an einem sauberen, trockenen, gut belüfteten
und vibrationsfreien Ort aufgestellt werden, der leicht zugänglich
ist. Räume mit korrosiven Gasen oder Dämpfen, in denen
beispielsweise Chlorierungsausrüstungen oder Chlorgaszylinder
untergebracht sind, sind zu vermeiden.
Maximale Kabellänge
Messumformer an Sensor
(siehe Bedienungsanleitung
des Sensors)
Auf Augenhöhe
Umgebungstemperatur
Feuchtigkeit
Vibrationen vermeiden
Abb. 1 Aufstellungsort des Messumformers
4
55 °C
Max.
– 10 °C
Min.
0 bis 95 %
2
Montieren des Messumformers
Wandmontage
Abmessungen in mm
Lochabstand 200
62
66
EZLink-Steckv
erbinder
214
Ø 6,4
Kabelverschrau
bungssatz
(optional)
CI/AWT440-DE Rev. A
