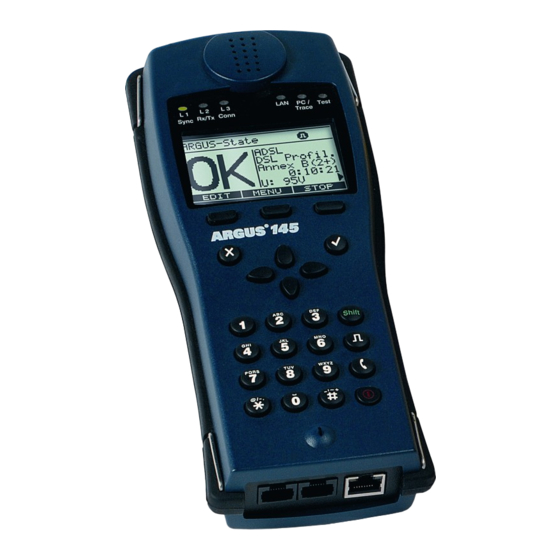

Argus 145 Handbuch
  1. Anleitungen
  2. Marken
  3. Argus Anleitungen
  4. Prüfgeräte
  5. 145
  6. Handbuch

Argus 145 Handbuch

Vorschau ausblenden Andere Handbücher für 145:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ARGUS 145 Handbuch
Version: 1.80 / DT
ARGUS 145
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argus 145

Inhaltszusammenfassung für Argus 145

  • Seite 1 ARGUS 145 Handbuch Version: 1.80 / DT ARGUS 145...
  • Seite 2 Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Gene- hmigung reproduziert, vervielfältigt oder verbreitet werden. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec´s permission. Version: 1.80 / DT ARGUS 145...

  • Seite 3: Inhaltsverzeichnis

    10.1.11 IPTV (optional) ................81 10.1.12 IPTV Scan (optional) ..............84 10.1.13 VoIP Telefonie (optional) ............. 87 10.2 ARGUS im Anschluss-Modus ARGUS-Bridge ....... 91 10.2.1 Einstellen des Anschluss-Modus ARGUS-Bridge ......91 10.2.2 MDI-Analyse .................. 93 10.3 ARGUS im Anschluss-Modus Router ..........97 ARGUS 145...
  • Seite 4 10.4 ARGUS am Ethernet-Anschluss ........... 100 Tests am SHDSL-Anschluss (optional) ........103 11.1 Aufbau der SHDSL-Verbindung 2-Draht ........105 11.2 Aufbau der SHDSL-Verbindung 4-Draht ........109 11.3 Aufbau der SHDSL-Verbindung 8-Draht ........112 11.4 Tests im Modus STU-R - ATM (2- und 4-Draht) ......114 11.5...
  • Seite 5 ARGUS Fehlermeldungen ..............225 Fehlermeldung: ADSL-Verbindung ............227 Fehlermeldung: PPP-Verbindung ............228 Fehlermeldung: Download-Test ............229 Allgemeine Fehlermeldungen ..............232 ARGUS Meldungen bei Script Fehlern ..........233 ARGUS Meldungen bei Routing-Regeln ..........233 Software Lizenzen ................. 234 Index ...................... 235 ARGUS 145...
  • Seite 6 ARGUS 145...

  • Seite 7: Einleitung

    VoIP-Simulation sowie eine IPTV-Analysefunktion zur Verfügung. ARGUS 145 ist gleichzeitig ein vollwertiger ISDN-Tester inklusive D-Kanal-Monitor. Bei 2-Draht-Schnittstellen ermöglicht er hochohmiges Monitoring mit Spannungsmessung (mit automatischer Überprüfung auf Fremdspannung). Zusätzlich prüft ARGUS 145 den Widerstand (Schleife) und die Kapazität (offen) der spannungsfreien Zweidrahtleitung. integrierte USB-Schnittstelle ARGUS ermöglicht...
  • Seite 8 - Video on Demand (VoD) - TV-Scan - MDI-Analyse - Online-Trace Ethernet-Funktionen R/C-Prüfung der Zweidrahtleitung Messung des Schleifenwiderstandes und der Kapazität der offenen Leitung SHDSL-Funktionen (optional) - Anzeige aller wichtigen SHDSL-Verbindungsparameter - Anzeige Fehlerzähler - Unterstützung aller „ATM-/IP-Funktionen“ ARGUS 145...
  • Seite 9 1 Einleitung ISDN-Funktionen (optional): - Protokollerkennung und B-Kanal-Test Nach Auswahl der Betriebsart erkennt ARGUS automatisch das vom Testanschluss verwendete Protokoll und testet die Verfügbarkeit der B-Kanäle. - Telefoniefunktion Kann vom Testanschluss aus eine Sprechverbindung zu beliebigen Gegenstellen aufgebaut werden bzw. kann dieser Anschluss angerufen werden? - Automatischer Dienstetest Sind Verbindungen mit den wichtigsten Diensten, wie z.
  • Seite 10 - Monitoring am a/b-Anschluss (hochohmiges Mithören) - a/b-Spannungs- und Polaritätsmessung - Anschluss-Abnahme Protokoll Die Kopplung des ARGUS an einen PC über die USB-Schnittstelle ermöglicht u.a. die Erstellung und den Ausdruck eines ausführlichen Messprotokolls auf dem PC. Bei weiteren Fragen wenden Sie sich bitte an: intec Gesellschaft für Informationstechnik mbH...

  • Seite 11: Sicherheitshinweise

    Kategorien der WEEE-Richtlinie („Waste Electrical and Electronic Equipment“) Anwendung. Die Kategorie 9 „Überwachungs- und Kontrollinstrumente“ fällt demnach nicht darunter. ARGUS fällt in die Kategorie 9 und unterliegt somit nicht der RoHS-Richtlinie. Dennoch erfüllt ARGUS seit dem 01.01.2007 sämtliche Anforderungen auf freiwilliger Basis.

  • Seite 12: Technische Daten

    Aufbewahrungstemperatur: -15 °C bis +70 °C 67mm x 40mm Luftfeuchtigkeit: bis zu 95% relative 128 x 64 Pixel Luftfeuchtigkeit, nicht kondensierend Arbeitsspeicher Spannungsversorgung RAM: 32 MByte 4 NiMH Akkus AA oder Flash: 64 MByte 9 V/800 mA elektronisches ARGUS-Steckernetzteil ARGUS 145...

  • Seite 13: Kurzanleitung Bedienung

    Wiedereinschalten nach power down Einschalten der Displaybeleuchtung Um Strom zu sparen erlischt die Displaybeleuchtung im Akkubetrieb automatisch nach einer im ARGUS einstellbaren Zeitspanne s. S. 205 ARGUS ausschalten (längeres Drücken erforderlich) Die Akkus werden beim Ausschalten bei angeschlossenem Netzteil automatisch im ARGUS aufgeladen s. Seite 213 Bestätigungstaste...
  • Seite 14 4 Kurzanleitung Bedienung Rücksprungtaste ARGUS springt zum vorangegangenen Display ohne Übernahme aktueller Eingaben z. B. Änderungen der Einstellungsparameter Test abbrechen Cursortasten Durchblättern von Displayzeilen (vertikal, senkrechte Cursortasten) Durchscrollen innerhalb einer Displayzeile (horizontale Cursortasten) Auswahl eines Menüs Auswahl einer Funktion oder eines Tests...
  • Seite 15 Anschlüsse oben Anschluss für externes Steckernetzteil. Ist das Steckernetzteil angeschlossen, schaltet ARGUS im Betrieb die Spannungsversorgung durch die Akkus ab, beim Ausschalten lädt ARGUS die Akkus automatisch auf (s. Seite 213). SER. Serielle Schnittstelle zum Anschluss eines PCs. USB-Schnittstelle zum Anschluss eines PCs.
  • Seite 16 Seite 205) automatisch in den Stromsparmodus (power-down). ARGUS verlässt den Stromsparmodus erst nach Drücken der Power-Taste wieder. Während eines Tests (z. B. Loopbox) oder im Trace Mode springt ARGUS nicht in den Stromsparmodus. Alternativ ist der Betrieb über das mitgelieferte Steckernetzteil möglich. Bei Anschluss des...

  • Seite 17: Menühierarchie

    Anschlusses S0-Interface (optional) Uk0-Interface (optional) a/b-Interface (optional) RC-Prüfung Das Menü Anschluss-Modus öffnet sich automatisch Menü TE Automatisch Anschluss-Modus TE P-P TE P-MP NT P-P nur S NT P-MP nur S Monitor nur S Festverbindung a/b-Endgerät a/b-Monitor ADSL SHDSL ARGUS 145...
  • Seite 18 Automatisch / Manuell X.31 Test CF-Abfrage CF-Aktivierung CF-Löschen MSN-Abfrage Verbindung Verb.aufbauzeit / Laufzeit/ Interchan.delay Zeitmessungen Telefonie IP-Ping Traceroute HTTP-Download ADSL FTP-Download Ethernet FTP-Upload VPI/VCI Scan nur ADSL ATM-OAM-Ping nur ADSL ATM-BERT nur ADSL IPTV IPTV Scan MDI-Analyse SHDSL VoIP-Telefon ARGUS 145...
  • Seite 19 VPI/VCI Scan ATM-OAM-Ping ATM-BERT Im Anschluss-Modus STU-R - ATM Bridge MDI-Analyse Menü ADSL, SHDSL Line - Status Anzeige der aktuellen Verbindungsparameter, Anzeige auch über -Taste Menü Neuen starten Test - Manager Alle beenden Verwaltung parallel laufender Tests bzw. Verbindungen ARGUS 145...
  • Seite 20 Testlauf durchgeführt werden. Gegenseite Menü anderer TE Pegelmessung Polung a/b Speisespannung Uk0 Belastung Uk0 Spannung ADSL Polung Menü ARGUS zeigt den aktuellen Zustand L1-Status der Schicht 1 an PC/Trace Menü Profile Einstellungen Lineparameter ADSL ADSL-Modus Sollwert Shutdown-Modus ARGUS kann für spezielle...
  • Seite 21 IMA 1.1 Router NAT ein/aus DNS Server DNS Server 1 und 2 Daten-Log DHCP Vendor ID Format ASCII-Daten HEX-Daten DHCP Vendor Info Format ASCII-Daten HEX-Daten DHCP User Class I. Format ASCII-Daten HEX-Daten DHCP Userdef.Option Nummer Format ASCII-Daten HEX-Daten ARGUS 145...
  • Seite 22 Server Download-Dateiname Upload-Dateiname Upload-Dateigroesse Benutzername Passwort Anzahl Profilname FTTP-Download Serverprofil Server Download-Dateiname Upload-Dateiname Upload-Dateigroesse Benutzername Passwort Anzahl Profilname FTP-Upload Serverprofil Server Download-Dateiname Upload-Dateiname Upload-Dateigroesse Benutzername Passwort Anzahl Profilname VPI/VCI Scan Anzahl Timeout ATM-OAM-Ping VPI/VCI Anzahl Pings Timeout OAM-Zelltyp ARGUS 145...
  • Seite 23 Ziel Protokoll Username Passwort Rufannahme Stilleerkennung Jitterbuffer Jitterbuffersize Codec Profilname IPTV Scan Scan Profil Kanalauswahl IGMP Version Max. Umschaltzeit Profilname MDI-Analyse Modus Scan Zeit Multicastadresse Port Verwende IP Header MDI Grenzwerte Delay Factor Media-Loss-Rate Packetverlust in % Profilname ARGUS 145...
  • Seite 24 ISDN L1 daueraktiv? Protokoll Alerting-Modus Taktung Ruf-Parameter Dienste Rufannahme Sprach-Code DTMF / Keypad Zielrufnummer MSN CUG-Index Keypad BERT Dauer des BERT Bitmuster S0/Uk0 Bitmuster SHDSL Fehlerschwelle HRX-Wert Analog a/b Wahlverf. a/b CLIP DTMF-Parameter Pegel Dauer Zeichenabstand Voreinstellung FLASH-Zeit ARGUS 145...
  • Seite 25 5 Menühierarchie X.31 Profil X.31 Profil Paketanzahl Packetsize Abspr. Packetsize Windowsize Absp. Windowsize Durchsatz Abspr. Durchsatz Nutzerdaten CUG-Index D-Bit Facilities Profilname Gerät Bediensprache LCD-Kontrast Datumseingabe PC-Interface V.24-Baudrate Alarmton Stromsparmodus Softwareoption Rufnummern Rücksetzen Menü Laden Akku- Pflege Entladen + Laden ARGUS 145...
  • Seite 26 5 Menühierarchie ARGUS 145...

  • Seite 27: Einschaltverhalten

    Schließen Sie ARGUS mit der beiliegenden Anschlussleitung an Ihren Testanschluss an und schalten Sie ARGUS mit der -Taste ein. ARGUS wird im wesentlichen mit den vier Cursortasten, der Bestätigungstaste !, der Rücksprungtaste X und den drei Softkeys bedient. Die aktuelle Belegung der drei Softkeys wird in der untersten Displayzeile angezeigt.
  • Seite 28 Markierter Anschluss-Modus ARGUS übernimmt den mit ! markierten Anschluss-Modus. ARGUS startet anschließend die Initialisierungsphase. Auswahl des Anschluss-Modus, der ausgewählt Anschluss-Modus wird im Display mit ! markiert (im Beispiel: ARGUS-ADSL) Zurück zum vorherigen Display ohne Übernahme des markierten Anschluss-Modus ARGUS 145...
  • Seite 29 Es erfolgt zunächst der Aufbau der Schicht 1. Während der Aufbauphase der Schicht 1 blinkt die über dem Display befindliche LED L1 Sync. Kann die Schicht 1 nicht aufgebaut werden, zeigt ARGUS „kein Netz“ an. Sobald die Schicht 1 erfolgreich aufgebaut ist, leuchtet LED L1 Sync kontinuierlich auf.
  • Seite 30 <EINST.> ARGUS springt ins Einstellungsmenü (s. Seite 193) Es sei noch einmal darauf hingewiesen, dass ARGUS den allgemeinen Busstatus nur einmalig beim Einschalten oder beim erstmaligen Anschließen ermittelt. Der Zustand der ISDN-Protokollstacks Layer 1, 2 und 3 wird dagegen ständig neu ermittelt und angezeigt.
  • Seite 31 6 Einschaltverhalten Statusanzeige ARGUS zeigt im Display folgendes an: am ADSL-Anschluss - Anschluss-Modus (z. B. ARGUS-ADSL) - verwendetes Profil (s. Seite 176) - ADSL-Modus - Gleichspannung der Anschluss-Schnittstelle ADSL-Verbindung aufbauen s. S. 176 <START> ARGUS springt ins Hauptmenü S. 32 <MENü>...

  • Seite 32: Einschaltverhalten

    Markiertes Menü Liste angezeigt Mit den Cursortasten kann nach unten geblättert werden ARGUS öffnet das mit ! markierte Menü. Menü auswählen. Das ausgewählte Menü wird im Display mit ! gekennzeichnet Zurück zum vorherigen Display, im Beispiel zur Statusanzeige Verfügbare Menüs: - bzw.

  • Seite 33: Anschlussart Einstellen

    Menü Anschluss automatisch. Das Menü Anschluss kann aber auch jederzeit im Hauptmenü aufgerufen werden. Im Menü Anschluss wählen Sie den physikalischen Anschluss, an den Sie ARGUS anschließen möchten, aus. Beim Neustart schlägt ARGUS die zuletzt verwendete Einstellung als Default vor.

  • Seite 34: Rc-Prüfung

    Bei der RC-Prüfung führt ARGUS eine Widerstandsprüfung (Schleife) und eine Kapazitätsprüfung (offen) durch. Schließen Sie ARGUS über die Buchse Line (Westernstecker des beiliegenden Kabels) an Ihre Prüfpunkte an. Schalten Sie ARGUS ein. Die Anschlussleitung muss für die RC-Prüfung spannungsfrei sein! Öffnen Sie das Hauptmenü...
  • Seite 35 7 Anschlussart einstellen ARGUS zeigt die Kapazität an. Der Widerstand liegt außerhalb des möglichen Bereiches (größer als 20 kOhm). Es handelt sich um eine offene Leitung. <pF/M +> leitungsspezifische Kapazität erhöhen (Max. Wert 55 pF/m) <pF/M -> leitungsspezifische Kapazität verringern (Min. Wert 35 pF/m) <...

  • Seite 36: Anschluss-Modus Einstellen

    TE Automatisch Am S -Anschluss führt ARGUS eine automatische Erkennung des D-Kanal Schicht 2 Modus (P-P oder P-MP) durch. Erkennt ARGUS einen Anschluss, an dem beide Modi verfügbar sind, öffnet sich ein Einstellungsmenü in dem der gewünschte L2-Mode ausgewählt werden kann.

  • Seite 37: Festverbindung Am Isdn-Anschluss

    Für beide Seiten der Festverbindung muss der gleiche Kanal eingestellt werden. 8.2.1 Sprachverbindung bei Festverbindungen Wählen Sie im Menü Anschluss-Modus die Einstellung Festverbindung aus. ARGUS springt zur Statusanzeige (Anzeige im Display: FVs). ARGUS springt zur B-Kanal Auswahl. ARGUS zeigt die verfügbaren B-Kanäle an.

  • Seite 38: Bert Bei Festverbindungen

    D-Kanal BERT starten ARGUS zeigt Bitmuster und B-Kanal Synchronizität des Bitmusters (synchron) Sync. Zeit in h:min:sec (Zeit, in der sich ARGUS auf das Bitmuster aufsynchronisieren kann) LOS-Zähler aufgetretene Bitfehler <FEHLER> künstlichen Bitfehler einstreuen, um die Verlässlichkeit des BERTs zu überprüfen.

  • Seite 39: Loopbox Bei Festverbindung

    Es wird entweder ein B-Kanal (Kanal-Auswahl: B-Kanal) oder beide B-Kanäle und der D-Kanal (Kanal-Auswahl: Alle framed) geloopt. Kanal Auswahl ARGUS zeigt den belegten B-Kanal und die Dauer der Loopboxaktivierung in h:min:sec an (s. Seite 134) Loopbox deaktivieren Loopbox aktivieren 8.2.4 Zeitmessungen bei Festverbindungen ARGUS misst wahlweise die Laufzeit der Daten auf einem ausgewählten B-Kanal (Laufzeit) oder die Laufzeit...

  • Seite 40: Monitor

    -Anschluss auf und sendet diese Signale über die serielle Schnittstelle oder über USB (s. Seite 205) zum PC, auf dem die Software ARGUS WINplus oder ARGUS WINAnalyse laufen muss. Der Bus und Schicht 1 werden nicht beeinflusst. ARGUS zeigt die Pegelbeurteilung NT-seitig an.
  • Seite 41 Softkey <RUF>. Anzeige der Rufparameter des zuletzt empfangenen SETUP ARGUS zeigt die Rufrichtung (Net -> User), den belegten Kanal (im Beispiel: B01), den Dienst (im Beispiel: Sprache), die eigene Nummer (im Beispiel: 61) und die Zielrufnummer (im Beispiel: 33) an.
  • Seite 42 8 Anschluss-Modus einstellen Es können die Netzseite, die Endgeräteseite oder beide Seiten passiv mitgehört werden. B-Kanal Auswahl B-Kanal wählen (mit den Cursortasten) Mithören Mithören beenden, ARGUS springt ins Hauptmenü ARGUS 145...

  • Seite 43: Betrieb Am A/B-Anschluss

    9 Betrieb am a/b-Anschluss 9 Betrieb am a/b-Anschluss 9.1 ARGUS als a/b-Endgerät Im Hauptmenü Menü Anschluss öffnen Argus verhält sich wie ein a/b-Endgerät. Verbindung aufbauen <RUF> ARGUS springt ins Hauptmenü <MENü> <EINST.> ARGUS springt ins a/b-Einstellungsmenü s. Seite 199 ARGUS 145...

  • Seite 44: Verbindung

    9 Betrieb am a/b-Anschluss 9.1.1 Verbindung Gehender Ruf ARGUS baut eine Verbindung zu einem anderen Endgerät auf. Handelt es sich bei dem Endgerät um ein Telefon, kann mit dem im ARGUS integrierten Sprechweg (Mikrofon und Hörkapsel) ein Gespräch geführt werden.
  • Seite 45 9 Betrieb am a/b-Anschluss Kommender Ruf ARGUS signalisiert eine kommende Verbindung sowohl im Display als auch akustisch. ARGUS zeigt die Nummer des Anrufers (CLIP) an, vorausgesetzt der Anschluss verfügt über dieses Leistungsmerkmal (s. Seite 199) . Ruf annehmen <ABHEB.> oder...

  • Seite 46: A/B-Monitoring

    <MENü> <EINST.> ARGUS springt ins a/b-Einstellungsmenü s. Seite 199 Monitoring starten ARGUS zeigt u. a. die Spannung (bei belegt), die Nummer des Anrufers (falls CLIP verfügbar), die DTMF-Zeichen beider Telefonteilnehmer und die empfangenenen SMS (optional) an. Die empfangenen DTMF-Zeichen werden jeweils angehängt und laufen durch, sobald die Zeile voll ist.

  • Seite 47: Tests Am Adsl, Adsl2, Adsl2+ Anschluss

    - IPTV Scan - VoIP-Telefon ARGUS-Bridge - MDI-Analyse Anschluss des ARGUS an den ADSL-Anschluss und an den PC. ARGUS ersetzt das ADSL-Modem. ARGUS-Router - IP-Ping Anschluss des ARGUS an den ADSL-Anschluss und - Traceroute-Test an den PC. ARGUS ersetzt das ADSL-Modem und - HTTP-Download den Router.
  • Seite 48 Funktionsaufruf über Zifferntasten/Tastenkombinationen Über die Zifferntasten der ARGUS Tastatur können wichtige Funktionen/Tests direkt aufgerufen werden, unabhängig vom Menü in dem ARGUS sich gerade befindet. Innerhalb einer Funktion, bei der ARGUS eine Zifferneingabe erwartet, wird das Drücken der Zifferntaste automatisch als Zifferneingabe bewertet.
  • Seite 49 Rücksetzen aller Parameter auf ihre Default-Werte. Die Kurzwahlspeicher der Rufnummern, PPP- Benutzername, PPP-Passwort, IP-Adressen, Profilnamen, User spezifische Dienste, Keypad Infos und alle im ARGUS gespeicherten Testergebnisse (z. B. automatischer Testlauf am ISDN-Anschluss, ADSL Testergebnisse, Profile ...) werden gelöscht. ARGUS 145...

  • Seite 50: Argus Im Anschluss-Modus Argus-Adsl

    10.1 ARGUS im Anschluss-Modus ARGUS-ADSL ARGUS wird über die ADSL 2-Draht Anschlussleitung direkt an den ADSL-Anschluss angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das Modem und den PC. Es dürfen nur die mitgelieferten Kabel verwendet werden!

  • Seite 51: Aufbau Der Adsl-Verbindung

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.1 Aufbau der ADSL-Verbindung ARGUS baut eine ADSL-Verbindung auf und ermittelt alle relevanten ADSL- Verbindungsparameter. ARGUS zeigt die ADSL-Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise im internen Speicher ab.
  • Seite 52 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss ARGUS nimmt für den ADSL Verbindungsaufbau die Parameter aus dem aktuellen Profil. Das aktuelle Profil wird mit einem im Display gekennzeichnet (im Beispiel: Profil 1.) Cursortas- Profil auswählen Markiertes Profil editieren. <EDIT> Die Parameter des Profils können der Testsituation angepasst werden (s.
  • Seite 53 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED L1/Sync), ermittelt ARGUS die ADSL-Verbindungsparameter und zeigt sie im Display an. ARGUS in Statusanzeige ARGUS zeigt die Dauer der aufgebauten ADSL- Verbindung an.
  • Seite 54 (Forward Error Correction) korrigierten Übertragungsfehler f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt Die von der Gegenstelle übertragene Checksumme der (Cyclic Redundancy Check) Superframes stimmt nicht mit der lokal errechneten überein.
  • Seite 55 Anzahl der ATM-Zellen mit falschen Header (Header Error Checksum) Checksummen f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt ATM Cells /sec Zähler für gesendete (Tx) und empfangene (Rx) ATM- Zellen pro Sekunde...

  • Seite 56: Abbau Der Adsl-Verbindung

    ARGUS in der Statusanzeige ADSL-Verbindung abbauen <STOP> Ergebnis speichern Speichern unter: ARGUS speichert die Parameter zusammen mit den AMP_5 Trace-Daten auf der ersten freien Datensatz- nummer im Speicher, es kann ein frei wählbarer Speichername eingegeben werden (s. Seite 56). Über die Zifferntasten Speichernamen eintragen (Default: AMP_1, AMP_2..

  • Seite 57: Ip-Ping

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.3 IP-Ping Beim Ping-Test prüft ARGUS, ob eine Verbindung über den DSLAM und das ATM-Netz zum Internet Service Provider (ISP) möglich ist: ARGUS sendet an eine vorgegebene IP- Adresse (Gegenstelle) ein Testpaket und wartet anschließend auf ein Antwortpaket.
  • Seite 58 Parameter enthält. <MENü> ARGUS springt zum Hauptmenü Abhängig vom Protokoll und vom Anschluss: ARGUS zeigt zunächst den im Profil gespeicherten Benutzernamen an. Der Benutzername kann geändert werden (s. Seite 179). Ein an dieser Stelle geänderter Benutzername wird nicht ins Profil übernommen, sondern nur temporär gespeichert.
  • Seite 59 Passwort neu eingegeben werden (s. Seite 179). Das an dieser Stelle eingetragene Passwort wird nicht ins Profil übernommen, sondern nur temporär gespeichert. ARGUS zeigt die im Profil gespeicherten IP-Adressen IP-Adresse für den Ping auswählen, Voreinstellung ist mit gekennzeichnet IP-Adresse zum Ändern editieren <EDIT>...
  • Seite 60 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Nach Ablauf des Tests zeigt ARGUS automatisch die Ergebnisse an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl wiederholte Pakete Checksummenfehler Fehlerhaft empfangene Pakete Minimale Paketumlaufzeit Maximale Paketumlaufzeit Durchschnittliche Paketumlaufzeit <STAT.> ARGUS zeigt abhängig vom Anschluss- Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an.
  • Seite 61 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Fehlermeldungen beim Ping-Test Sobald ein Fehler auftritt, unterbricht ARGUS den Test und zeigt eine Fehlermeldung an. <STAT.> ARGUS zeigt abhängig vom Anschluss- Modus und vom Protokoll LAN-, WAN-, PPP- und ATM-Statistiken an. ARGUS zeigt abhängig vom Anschluss- <DSL>...

  • Seite 62: Traceroute-Test

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.4 Traceroute-Test Beim Traceroute-Test versendet ARGUS ein Testpaket und zeigt alle Netzknoten (Hops) und deren Antwortzeiten auf dem Weg zur Zieladressse an. Mit diesen Angaben können mögliche Verzögerungen im Netzwerk genau lokalisiert werden.
  • Seite 63 Nach Initialisierung der Verbindung mit dem ISP startet Initialisierung der Test automatisch. ARGUS zeigt den aktuellen Hop und Probe an (im Beispiel 1 -2: d. h. 1. Hop und 2. Probe), die aktuelle Ansprechzeit des Hops bei dem aktuellen Probe (0,015 sec) und die IP-Adresse des aktuellen Hops (im Beispiel: 192.168.0.1).
  • Seite 64 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss ARGUS zeigt nach Ablauf des Tests alle Hops und deren Durchschnittsantwortzeit (berechnet über alle Probes) an. Im Beispiel: 1. Hop (1 -av) mit der Durchschnittsantwortzeit 0.021sec und der IP-Adresse 192.168.0.1 ARGUS zeigt abhängig vom Anschluss- <STAT.>...

  • Seite 65: Http-Download

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.5 HTTP-Download Beim HTTP-Download lädt ARGUS die Daten einer Webseite oder eine Datei (die Nutzdaten der IP-Pakete). Argus zeigt die aktuelle „Netto-Downloadrate“ und nach Abschluss Tests Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Es werden folgende Parameter benötigt: (Das Profil kann im Statusfenster über <EDIT>...
  • Seite 66 HTTP-Download „nur“ die HTML-Seite. ARGUS wertet den HTML-Code nicht aus, so dass ein eventuell enthaltener Link auf eine „echte“ www-Adresse nicht berücksichtigt wird. ARGUS zeigt in diesem Fall keinen Fehler an, da die HTML- Seite der angegebenen „Quell“-Adresse fehlerfei geladen wurde.
  • Seite 67 Profil mit den benötigten Lineparametern gewählt. aufbauen ARGUS springt zum Hauptmenü <MENü> Abhängig vom Protokoll und vom Anschluss: ARGUS zeigt zunächst den im Profil gespeicherten Benutzernamen an. Der Benutzername kann geändert Anzeige des werden (s. Seite 179). Nur temporäre Speicherung s. Benutzernamens Ping-Test S.
  • Seite 68 Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Testabbruch HTTP-Download Ergebnis Nach Ablauf des Tests zeigt ARGUS die Ergebnisse - die errechnete Durchschnittsgeschwindigkeit aller Downloads (z. B. 25,25 kbit/s) - die geladene Dateigröße - die durchschnittliche Zeit für ein Download ARGUS zeigt abhängig vom Anschluss-...

  • Seite 69: Ftp-Download

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.6 FTP-Download Beim FTP-Download lädt ARGUS die Daten einer Datei (die Nutzdaten der IP-Pakete). Argus zeigt die aktuelle Netto-Downloadrate und nach Abschluss des Tests die Netto- Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Es werden folgende im Profil gespeicherten Parameter (s. Seite 185) benötigt: (Bei aufgebauter Verbindung sind die ADSL Lineparameter, z.

  • Seite 70: Mbyte Von Insgesamt 15,50 Mbyte Wurden Bisher

    <MENü> ARGUS springt zum Hauptmenü Abhängig vom Protokoll und vom Anschluss: ARGUS zeigt zunächst den im Profil gespeicherten Anzeige des Benutzernamen an. Der Benutzername kann geändert Benutzernamens werden (s. Seite 179). Nur temporäre Speicherung s. Ping-Test S. 58.
  • Seite 71 Signalrauschabstand pro Tone <DSL> Testabbruch FTP-Download Ergebnis Am Testende zeigt ARGUS automatisch das Ergebnis die errechnete Durchschnittsgeschwindigkeit aller Downloads (z. B. 520,25 kbit/s) die Größe der geladenen Datei die durchschnittliche Zeit für ein Download ARGUS zeigt abhängig vom Anschluss- <STAT.>...

  • Seite 72: Ftp-Upload

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.7 FTP-Upload Beim FTP-Upload-Test sendet ARGUS die Daten einer Datei (die Nutzdaten der IP- Pakete) zu einem Server. Argus zeigt u. a. die aktuelle Netto-Uploadrate und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit bei mehreren Upload- Versuchen an.
  • Seite 73 <MENü> ARGUS springt zum Hauptmenü. Abhängig vom Protokoll und vom Anschluss: ARGUS zeigt zunächst den im Profil gespeicherten Anzeige des Benutzernamen an. Der Benutzername kann geändert Benutzernamens werden (s. Seite 179). Nur temporäre Speicherung s. Ping-Test S. 58.
  • Seite 74 <STAT.> Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Testabbruch Ergebnis Am Testende zeigt ARGUS das Ergebnis an: die errechnete Durchschnittsgeschwindigkeit aller Uploads (avg) die gesendete Dateigröße die durchschnittliche Zeit für ein Upload ARGUS zeigt abhängig vom Anschluss- <STAT.>...

  • Seite 75: Vpi/Vci Scan

    10.1.8 VPI/VCI Scan Beim VPI/VCI Scan überprüft ARGUS, welche VPI/VCI Kombinationen am Testanschluss aktiv sind: ARGUS sendet für alle möglichen VPI/VCI Kombinationen ein Testpaket und wartet auf ein Antwortpaket. Es werden folgende im Profil gespeicherten Parameter benötigt (s. Seite 185): (Das Profil kann im Statusfenster über <EDIT>...
  • Seite 76 <STAT.> Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Testabbruch Ergebnis Am Ende des Tests zeigt ARGUS automatisch die am Testanschluss aktiven VPI/VCI-Kombinationen an. ARGUS zeigt abhängig vom Anschluss- <STAT.> Modus und vom Protokoll WAN- ,PPP-, ATM- und LAN-Statistiken an.

  • Seite 77: Atm-Oam-Ping

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.9 ATM-OAM-Ping ARGUS überprüft im ATM-OAM-Ping die Verfügbarkeit einzelner ATM-Netzknoten bzw. die Verfügbarkeit eines ATM-Teilnetzes. Es werden folgende im Profil gespeicherten Parameter benötigt (s. Seite 185): (Das Profil kann im Statusfenster über <EDIT> oder über das Menü Einstellungen editiert und geändert werden.
  • Seite 78 ARGUS zeigt abhängig vom Anschluss- <STAT.> Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Ergebnis Testabbruch Am Ende des Tests zeigt ARGUS das Ergebnis an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl verlorene Pakete Minimale Paketumlaufzeit Maximale Paketumlaufzeit Durchschnittliche Paketumlaufzeit ARGUS zeigt abhängig vom Anschluss-...

  • Seite 79: Atm-Bert (Optional)

    Bitmuster über einen virtuellen ATM-Kanal, das auf der fernen Seite geloopt werden muss. ARGUS vergleicht die Empfangsdaten mit den bekannten Sendedaten. ARGUS zählt während des Tests die Bitfehler und berechnet nach Abschluss des Tests die Bitfehlerrate sowie weitere Kennwerte (s. Seite 128). Zusätzlich zeigt ARGUS eine ATM- Zellen-Statistik an.
  • Seite 80 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Der ATM-BERT startet automatisch. ATM-BERT Anzeige während des Tests: Bitfehler Synchronizität des Bitmusters sync. Zeit: Zeit, in der sich ARGUS auf das Bitmuster aufsynchronisieren kann LOS-Zähler Erzeugung eines künstlichen Bitfehlers <Fehler> Anzeige ATM-Statistiken <STAT.>...

  • Seite 81: Iptv (Optional)

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.11 IPTV (optional) ARGUS fordert einen Stream von einem Server an (ARGUS ersetzt je nach Anschlussart die Settop-Box (STB) bzw. Modem und STB) und überprüft die Regelmäßigkeit der ankommenden Pakete, den Verlust von Paketen und die Einschalt- bzw. Umschaltzeit des Programms.
  • Seite 82 Speicherung s. Ping-Test S. 58. IPTV Profil wählen Initialisierung IPTV Test ARGUS zeigt während des Tests den aktuellen PCR Jitter, den Continuity Error und die Latency an. Die Latency (Einschaltzeit des Programms) wird nur einmal ermittelt. Überschreitet der Wert den in den Parametern eingestellten Grenzwert , wird der Test mit „FAIL“...
  • Seite 83 RTP OoS (RTP-Pakete OutofSequence): Anzahl der doppelten und wiederholten RTP-Pakete PID (Packet Identifier): Kennzeichnet Audio/Video und PCR-Komponenten der jeweiligen Programme Datenraten (Min=Minimale, Max=Maximale, Avg=, Durchschnittliche, Curr=Aktuelle) Verlassen der Ergebnisanzeige „Ergebnis speichern“ s. Ping-Test Seite 60 „Trace-File zum PC senden“ s. Ping-Test Seite 60 ARGUS 145...

  • Seite 84: Iptv Scan (Optional)

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.12 IPTV Scan (optional) ARGUS überprüft die Verfügbarkeit von TV-Sendern. ARGUS zeigt zusätzlich die Umschaltzeit zwischen den TV-Sendern an. Für den IPTV Scan kann der Anwender drei „Scan Profile“ individuell konfigurieren (s. Seite 187): Das Profil kann im Statusfenster über <EDIT> oder über das Menü...
  • Seite 85 Test Profil als aktuelles Profil für den Test Initialisierung Testergebnis ARGUS zeigt an, ob die TV-Kanäle während der eingestellten Zeitspanne (Umschaltzeit siehe Seite 189) empfangen werden konnten (Anzeige OK oder FAIL). Zusätzlich zeigt ARGUS im „OK-Fall“ die benötigte Umschaltzeit zwischen den TV-Kanälen an.
  • Seite 86 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Anzeige der minimalen Umschaltzeit, der maximalen Umschaltzeit und der durchschnittlichen Umschaltzeit. ARGUS zeigt abhängig vom Anschluss- <STAT.> Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Anzeige ADSL-Verbindungsparameter, <DSL> Trace-Daten, Bitverteilung und Signalrauschabstand pro Tone.

  • Seite 87: Voip Telefonie (Optional)

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.1.13 VoIP Telefonie (optional) ARGUS arbeitet als VoIP Endgerät mit aktiver Akustik, so dass eine Sprachverbindung aufgebaut werden kann. Als VoIP-Signalisierungs-Protokoll steht SIP (Session Initiation Protocol) zur Verfügung. Der Rufaufbau kann sowohl mit als auch ohne Registrar/Proxy abgewickelt werden.
  • Seite 88 ARGUS übernimmt das mit ! markierte Profil als aktuelles Profil Shift-Taste belegt ARGUS zeigt das verwendete VoIP Profil, das Protokoll und die Benutzerkennung (ID,„eigene Rufnummer“) an. Wird mit Registrar gearbeitet, zeigt ARGUS die Dauer der erfolgreichen Registrierung an. Mit der Shift-Taste: Softkeybelegung umschalten Anzeige des Signalisierungsprotokolls: <LOG>...
  • Seite 89 Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Anzeige ADSL-Verbindungsparameter, Trace-Daten, Bitverteilung und oder Signalrauschabstand pro Tone <DSL> ARGUS zeigt die im VoIP Profil auf dem ersten Speicherplatz gespeicherte Zieladresse an. Es stehen insgesamt zehn Speicherplätze für Zieladressen zur Verfügung. Cursortasten: Speicherplätze für Zieladressen durchblättern...
  • Seite 90 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Anzeige weiterer VoIP Ergebnisse: - Paketstatistiken, z. B. Jitter, Paketverlust, ..Zurück zum vorangegangenen Display ARGUS zeigt die verfügbaren Codecs der Gegenseite Zurück zum vorangegangenen Display ARGUS 145...

  • Seite 91: Argus Im Anschluss-Modus Argus-Bridge

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.2 ARGUS im Anschluss-Modus ARGUS-Bridge ARGUS wird über das graue (gekreuzte) Ethernet-Kabel mit dem PC und über das schwarze DSL-Kabel mit dem ADSL-Anschluss verbunden. ARGUS verhält sich im Bridge-Mode wie ein ADSL-Modem, d. h. ARGUS leitet passiv alle Pakete von Ethernet zu ADSL (und umgekehrt) weiter.
  • Seite 92 Shutdown-Modus Aufbau der ATM-Parameter ADSL-Verbindung -ATM: VPI/VCI Bridge-Mode aktiv! Encapsulation (Seite 179) Anzeige ADSL- Verbindungsparameter, oder Trace-Daten, Umschalten zur Bitverteilung und alternativen <MENü> Signalrauschabstand pro Tone Darstellung der und dann Statusanzeige Line-Status Bridge-Mode deaktivieren, <STOP> Abbau der ADSL-Verbindung, ARGUS 145...

  • Seite 93: Tests Am Adsl, Adsl2, Adsl2+ Anschluss

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.2.2 MDI-Analyse ARGUS analysiert im passiven Bridge- oder Router-Betrieb einen UDP/RTP Datenstream und ermittelt den MDI (Media Delivery Index) nach RFC 4445: Anzeige der Media Loss Rate und des Delay Factors. ARGUS im Bridge- oder...
  • Seite 94 MDI-Analyse starten Vor dem Aufbau der ADSL-Verbindung (s. Seite 51) wird ADSL-Verbindung das Profil mit den benötigten Lineparametern gewählt. aufbauen ARGUS springt zum Hauptmenü. <MENü> Initialisierung Die Wartedauer auf einen Stream ist abhängig von der Warten auf Stream Einstellung Modus s. Seite 189...
  • Seite 95 - Anzahl der aufgetretenen Fehler im Continuity-Counter (CC) in den MPEG Paketen pro sec. - IP-Adresse des Kanals, dessen Datenstream analysiert wird - Port-Nummer des Kanals ARGUS zeigt abhängig vom Anschluss- <STAT.> Modus und vom Protokoll WAN-, PPP-, ATM- und LAN-Statistiken an. Anzeige ADSL-Verbindungsparameter,...
  • Seite 96 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Testergebnis Anzeige: Dauer der MDI-Analyse in Stunden: Minuten: Sekunden IP-Adresse des Kanals, dessen Datenstream analysiert wurde Port-Nummer des Kanals Anzeige weiterer Ergebnisse Anzeige des Delayfaktors: Minimaler bzw. maximaler aufgetretener Delayfaktor und Durchschnitts-Wert des Delayfaktors. Weitere Testergebnisse durchblättern ARGUS 145...

  • Seite 97: Argus Im Anschluss-Modus Router

    ARGUS wird über das graue (gekreuzte) Ethernet-Kabel mit dem PC und über das schwarze DSL-Kabel mit dem ADSL-Anschluss verbunden. ARGUS ersetzt im Router-Mode sowohl das Modem als auch den Router, so dass mehrere PCs (über einen Hub/Switch) auf die Verbindung von einem Netzbetreiber zugreifen können.
  • Seite 98 10 Tests am ADSL, ADSL2, ADSL2+ Anschluss Einstellen des Anschluss-Modus ARGUS-Router ARGUS im Hauptmenü Die ADSL-Verbindung ist noch nicht aufgebaut. Auswahl des Profils s. Seite 51 <PROFIL> Anzeige ADSL- Aufbau der Verbindungsparameter, Trace-Daten, ADSL-Verbindung oder Bitverteilung und <MENü> Signalrauschabstand pro Tone...
  • Seite 99 HTTP-Download Durchführung s. Seite 65 Test auswählen FTP-Download Durchführung s. Seite 69 FTP-Upload Durchführung s. Seite 72 IPTV Durchführung s. Seite 81 Test starten IPTV Scan Durchführung s. Seite 84 MDI-Analyse Durchführung s. Seite 93 VoIP-Telefon Durchführung s. Seite 87 ARGUS 145...

  • Seite 100: Argus Am Ethernet-Anschluss

    10 Tests am ADSL, ADSL2, ADSL2+ Anschluss 10.4 ARGUS am Ethernet-Anschluss ARGUS wird als Ersatz für den PC über das Ethernet-Kabel (blau) mit der Ethernet- Schnittstelle des ADSL-Modems verbunden. Anschluss an Modem: blaues Ethernet Kabel Ethernet ADSL Modem Buchse LAN...
  • Seite 101 Anschluss an PC über IP graues Ethernet Kabel (gekreuzt) Ethernet Buchse LAN Parametereinstellungen im Profil: - Protokoll: - LAN: IP-Modus, eigene IP-Adresse (Static IP), IP-Netzmaske (Static IP), Gateway-IP (Static IP) - DNS Server: DNS Server 1, DNS Server 2 ARGUS 145...
  • Seite 102 IP-Modus, eigene IP-Adresse (Static IP), IP-Netzmaske (Static IP), Gateway-IP (Static IP) - DNS Server: DNS Server 1, DNS Server 2 Anschluss Ethernet einstellen ARGUS im Hauptmenü Statusanzeige Tests im Ethernet-Mode Es können folgende Tests durchgeführt werden: IP-Ping Durchführung s. Seite 57 Traceroute Durchführung s.

  • Seite 103: Tests Am Shdsl-Anschluss (Optional)

    - ATM-BERT STU-R - ATM Bridge MDI-Analyse ARGUS simuliert die Kundenseite, ARGUS wertet ATM Daten aus. ARGUS verhält sich im Bridge-Mode wie ein SHDSL-Modem und leitet alle Pakete zwischen Ethernet und SHDSL passiv weiter. Anschluss s. Seite 91 STU-R - ATM Router...
  • Seite 104 11 Tests am SHDSL-Anschluss (optional) Wir weisen darauf hin, dass die einzelnen SHDSL-Tests Daten aufnehmen und speichern (z. B. beim Trace von IP-Daten). Der Anwender muss diesbezüglich seinen gesetzlichen Hinweispflichten nachkommen. ARGUS 145...

  • Seite 105: Aufbau Der Shdsl-Verbindung 2-Draht

    11 Tests am SHDSL-Anschluss (optional) 11.1 Aufbau der SHDSL-Verbindung 2-Draht ARGUS wird über die SHDSL 2-Draht Anschlussleitung direkt an den SHDSL-Anschluss angeschlossen. ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle relevanten SHDSL-Verbindungsparameter. ARGUS zeigt die Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise im internen Speicher ab.
  • Seite 106 11 Tests am SHDSL-Anschluss (optional) ARGUS übernimmt das mit ! markierte Profil als aktuelles Profil und springt zur Statusanzeige. Bei Markierung des aktuellen Profils wird ein vor dem Profil angezeigt. ARGUS zeigt Anschluss-Modus, verwendete Profil, den SHDSL-Modus und die Spannung auf der SHDSL-Leitung an.
  • Seite 107 11 Tests am SHDSL-Anschluss (optional) Anzeige der SHDSL Verbindungsparameter ARGUS zeigt die Verbindungsparameter für die Remote Seite (R) und für die Central Office Seite (C) SHDSL-Leitung (siehe Skizze SHDSL Übertragungsstrecke) und für jedes SHDSL- Leitungssegment (s. Skizze SHDSL Segment) an .
  • Seite 108 Anzahl der fehlerhaften Sekunden (Sekunden mit CRC- Errored Second Count Fehlern) SES Count Anzahl der Sekunden mit mehr als 50 CRC-Fehlern Several Error Second Count UAS count Anzahl der Sekunden, in denen keine SHDSL- Unavailable Second Count Verbindung verfügbar ist ARGUS 145...

  • Seite 109: Aufbau Der Shdsl-Verbindung 4-Draht

    11 Tests am SHDSL-Anschluss (optional) 11.2 Aufbau der SHDSL-Verbindung 4-Draht ARGUS wird über die SHDSL 4-Draht Anschlussleitung direkt an den SHDSL-Anschluss angeschlossen. ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle relevanten SHDSL-Verbindungsparameter für zwei Leitungspaare (Line 1 und Line 2). ARGUS zeigt die Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise im internen Speicher ab.
  • Seite 110 Markierte Profil editieren. <EDIT> Die Parameter des Profils können der Testsituation angepasst werden (s. Seite 176). ARGUS übernimmt das mit ! markierte Profil als aktuelles Profil und springt zur Statusanzeige. Bei Markierung des aktuellen Profils wird ein vor dem Profil angezeigt.
  • Seite 111 11 Tests am SHDSL-Anschluss (optional) ARGUS zeigt die Verbindungsparameter der Line 1 (Anzeige L1/2, für Line 2: Anzeige L2/2) für die Remote Seite (R) und für die Central Office Seite (C) der SHDSL-Leitung (siehe Skizze SHDSL Übertragungsstrecke auf Seite 107) und für jedes SHDSL-Leitungssegment (siehe Skizze SHDSL Segment auf Seite 107) an.

  • Seite 112: Aufbau Der Shdsl-Verbindung 8-Draht

    11 Tests am SHDSL-Anschluss (optional) 11.3 Aufbau der SHDSL-Verbindung 8-Draht ARGUS wird über die SHDSL 8-Draht Anschlussleitung direkt an den SHDSL-Anschluss angeschlossen. ARGUS baut eine SHDSL-Verbindung auf und ermittelt alle relevanten SHDSL-Verbindungsparameter für alle vier Leitungspaare. ARGUS zeigt Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise im internen Speicher ab.
  • Seite 113 11 Tests am SHDSL-Anschluss (optional) ARGUS zeigt zunächst die Datenrate und die Spannung auf Line 1 und das verwendete Adernpaar (s. Seite 178) an. ARGUS blättert durch die 4 Lines und rechter zeigt die Bitrate und die Spannung Softkey auf der entsprechenden Line und...

  • Seite 114: Tests Im Modus Stu-R - Atm (2- Und 4-Draht)

    11 Tests am SHDSL-Anschluss (optional) 11.4 Tests im Modus STU-R - ATM (2- und 4-Draht) ARGUS wertet in diesem Modus die ATM-Daten auf der SHDSL-Leitung aus und kann nach Aufbau der SHDSL-Verbindung folgende Tests durchführen: - IP-Ping Bedienung s. Seite 57 - Traceroute Bedienung s.

  • Seite 115: Tests Im Modus Stu-R - Atm Bridge (2- Und 4-Draht)

    Bedienung s. Seite 84 - MDI-Analyse Bedienung s. Seite 93 - VoIP-Telefonie Bedienung s. Seite 87 11.7 Tests im Modus STU-R - ATM Bridge (2- und 4-Draht) Es kann der folgende Test durchgeführt werden: - MDI-Analyse Bedienung s. Seite 93 ARGUS 145...

  • Seite 116: Abbau Der Shdsl-Verbindung

    Ergebnis speichern ? Automatische Abfrage, ob das Ergebnis gespeichert werden soll. <JA> Ergebnis speichern ARGUS speichert die Verbindungsparameter auf der ersten freien Datensatznummer im Speicher, es kann ein frei wählbarer Speichername eingegeben werden (s. Seite 161). Über die Zifferntasten Speichernamen eintragen (Default: AMP_1, AMP_2..

  • Seite 117: Tests Am Isdn-Anschluss

    Profilnamen, User spezifische Dienste, Keypad Infos und alle im ARGUS gespeicherten Testergebnisse (z. B. automatischer Testlauf am ISDN-Anschluss, ADSL- Testergebnisse, Profile ...) werden gelöscht. Innerhalb einer Funktion, bei der ARGUS eine Zifferneingabe erwartet, wird das Drücken der Zifferntasten automatisch als Zifferneingabe bewertet. ARGUS 145...

  • Seite 118: Test Der Dienstmerkmale (Dm)

    12 Tests am ISDN-Anschluss 12.1 Test der Dienstmerkmale (DM) ARGUS prüft die Verfügbarkeit von Dienstmerkmalen (DM) am ISDN-Anschluss im 1TR6- und im DSS1-Protokoll . 12.1.1 DM-Abfrage beim Protokoll 1TR6 ARGUS im Hauptmenü Test starten Die Testergebnisse werden automatisch angezeigt: DM verfügbar DM nicht verfügbar...

  • Seite 119: Dm-Abfrage Bei Dss1

    DM verfügbar DM nicht verfügbar Ergebnisse durchblättern Ergebnisanzeige verlassen, ARGUS springt ins Menü Einzeltests Testfall Anmerkung ARGUS testet das DM TP durch einen Verbindungsaufbau zu sich selbst. HOLD ARGUS testet das DM HOLD durch einen Verbindungsaufbau zu sich selbst. ARGUS 145...
  • Seite 120 12 Tests am ISDN-Anschluss CLIP ARGUS prüft nacheinander, ob die 4 Dienstmerkmale CLIP, CLIR, COLP und COLR verfügbar sind. Hierfür baut ARGUS bis zu 3 Verbindungen zu ( CLIP, sich selbst auf. CLIR, CLIP: Wird die Rufnummer des rufenden Teilnehmers beim gerufenen...
  • Seite 121 Es erfolgt ein Selbstanruf mit Rufannahme, um eine Übermittlung der Subadresse in beide Richtungen zu prüfen. Ist eine Subadressierung am Testanschluss möglich? Ist eine Übermittlung von Anwenderdaten am Testanschluss möglich? ARGUS prüft mit Hilfe eines Selbstanrufes, ob der Testanschluss zu einer geschlossenen Benutzergruppe gehört. kommender wird sofort umgeleitet.
  • Seite 122 Fehlermeldungen beim DM-Test Tritt während des DM-Tests ein Fehler auf oder ist kein Verbindungsaufbau möglich, zeigt ARGUS den Fehler als Code an. Beispiel: Fehler-Code 28 gehört zur Fehlerklasse „falsche oder ungültige Nummer". Der folgenden Tabelle ist zu entnehmen, dass es sich um einen Fehler vom Netz handelt, nämlich um eine unvollständige Rufnummer bzw.

  • Seite 123: Dienstetest

    12 Tests am ISDN-Anschluss 12.2 Dienstetest ARGUS prüft, welche der folgenden Dienste am Testanschluss zur Verfügung stehen: Dienst Bezeichnung im Display Sprache Sprache Unrestricted Digital Information DFU 64 kBit 3.1 kHz Audio 3.1 kHz audio 7 kHz Audio 7 kHz audio...
  • Seite 124 Möglichkeit, den Dienstetest im end-to-end Betrieb durchzuführen. In diesem Fall muss die ferne Rufnummer eines zweiten Endgerätes angegeben werden. ARGUS prüft dann automatisch, ob das ferne Endgerät die Rufe unter den verschiedenen Diensten annehmen kann, d. h. ob die ferne Seite zu diesen Diensten „kompatibel“ ist.
  • Seite 125 Der Dienst Teletex ist gehend und kommend möglich. Beim Auftreten eines Fehlers der Fehlerklasse A (Siehe “Fehlermeldungen beim DM-Test” auf Seite 122) wird der Dienstetest abgebrochen. Ein Fehler einer anderen Fehlerklasse wird dezimal codiert (im obigen Beispiel 63), dem jeweiligen Dienst zugeordnet, angezeigt. ARGUS 145...

  • Seite 126: Bitfehlerratentest

    Sendedaten. Die einzelnen Bitfehler werden aufaddiert und je nach Testverfahren und Testgerät entsprechend der ITU-Richtlinie G.821 bewertet. ARGUS zählt während des Tests die Bitfehler und berechnet nach Abschluss des Tests die Bitfehlerrate sowie weitere Parameter gemäß G.821. Für diesen Bitfehlerratentest, der zwei B-Kanäle in beiden Richtungen gleichzeitig testet, werden also zwei B-Kanäle benötigt.
  • Seite 127 BERT end-to-end Es wird ein fernes Testgerät in Wartebereitschaft benötigt, z. B. ein zweites ARGUS-Testgerät in der Betriebsart BERT Warten (s. Seite 132). Zu diesem Testgerät wird ein Bitmuster gesendet. Das ferne Testgerät generiert unabhängig vom empfangenen Bitmuster ein nach dem gleichen Verfahren erzeugtes Bitmuster und schickt dieses zurück.

  • Seite 128: Bert Starten

    Für den BERT werden die folgenden Parameter benötigt: Dauer des BERT (Voreinstellung 1 Minute) Fehlerschwellwert Liegt die Bitfehlerrate über diesem Schwellwert zeigt ARGUS beim Testergebnis NO an, liegt die Bitfehlerrate unter dem Schwellwert zeigt ARGUS OK an (Voreinstellung 10 HRX-Wert Hypothetische Referenzverbindung s.
  • Seite 129 ARGUS auf das Bitmuster aufsynchronisieren kann) den LOS-Zähler und die Anzahl der aufgetretenen Bitfehler an. <FEHLER> ARGUS erzeugt künstlich einen Bitfehler, mit dem (insbesondere bei end-to-end Tests) die Verlässlichkeit der Messung überprüft werden kann. <TM> Aufruf des Test-Managers (s. Seite 157) <RESET>...
  • Seite 130 12 Tests am ISDN-Anschluss Nach Ablauf der Testzeit zeigt ARGUS den Grund und den Ort des Verbindungsabbaus an. Bei normalem Testverlauf steht an dieser Stelle „Eigen. Auslösen“. Anzeige Testergebnisse: Qualifizierung Ergebnisses abhängig Fehlerschwellwert (OK) Übertragene Daten (z. B. 3752kb, k=1000·Bit), syn.
  • Seite 131 3,84 Bitfehlern (3 Fehler = NO (keine Degraded Minutes), 4 Fehler = OK (Degraded Minutes). Lost of Synchronice: Synchronitätsverluste treten ein bei Fehlerraten > oder = 20% innerhalb einer Sekunde. Angezeigt wird die absolute Zahl der Synchronitätsverluste. ARGUS 145...

  • Seite 132: Bert Speichern

    Datum, der Uhrzeit und der Rufnummmer des Testanschlusses (sofern diese im Rufnummernspeicher unter eigene Nummer eingetragen ist) unter der ersten freien Datensatznummer (s. Seite 161). Sind schon alle Datensätze belegt, springt ARGUS ins Display Auto-Test und schlägt das am längsten gespeicherte Testergebnis zum Überschreiben vor. Ergebnis speichern? <JA>...

  • Seite 133: Anzeige Der Gespeicherten Bert-Ergebnisse

    12.3.3 Anzeige der gespeicherten BERT-Ergebnisse: ARGUS im Hauptmenü Mit den Cursortasten Datensatz mit gespeicherten BERT auswählen (im Beispiel: Datensatz 1 mit der Anschlussnummer 0235190700) Statusanzeige ARGUS zeigt zuerst den Status des Testanschlusses an <WEITER> Ergebnissanzeige Anzeige der gespeicherten Ergebnisse (s. Seite 166) ARGUS 145...

  • Seite 134: Bert Warten

    Die Betriebsart „BERT warten“ wird auf der fernen Seite für den BERT end-to-end benötigt. ARGUS im Menü Einzeltests „Bert warten“ aktivieren ARGUS wartet zunächst auf einen Ruf und stellt dann die Verbindung her. Während der Verbindung wird das empfangene Bitmuster ausgewertet und zusätzlich unabhängig hiervon ein Bitmuster eingespeist.

  • Seite 135: B-Kanal-Loop

    12 Tests am ISDN-Anschluss 12.3.5 B-Kanal-Loop Die Betriebsart „B-Kanal-Loop“ (Loop = Schleife) wird für den BERT gegen eine Loopbox (ARGUS ist die „Loopbox“) und beim Test von Festverbindungen benötigt. ARGUS im Menü Einzeltests B-Kanal-Loop aktivieren ARGUS wartet auf einen Ruf. Ein kommender Ruf (beliebiger Dienst) wird sofort angenommen.

  • Seite 136: Test

    1.Schritt: ARGUS testet, ob am S -Testanschluss der Zugang zum X.25-Dienst über den D-Kanal möglich ist. ARGUS prüft nacheinander alle TEIs von 0 bis 63. Alle TEIs, mit denen der X.31-Dienst auf Schicht 2 möglich ist, werden angezeigt. 2.Schritt: Für jeden TEI, mit dem X.31 auf Schicht 2 möglich ist, wird ein CALL_REQ-Paket versendet und auf Antwort gewartet.
  • Seite 137 TEI und sein Ergebnis: + = X.31 mit diesem TEI verfügbar - = X.31 mit diesem TEI nicht verfügbar Nach dem Test zeigt ARGUS an, ob für die im Schritt 1 gefundenen TEIs auch der X.31-Dienst für Schicht 3 verfügbar ist.
  • Seite 138 12 Tests am ISDN-Anschluss 2) B-Kanal Type A (optional) ARGUS fordert für diese X.31-Testvariante die Eingabe einer Rufnummer für die D-Kanal- Verbindung, einen B-Kanal und die X.31-Nummer (ARGUS verwendet die im Profil gespeicherten Werte als Default-Werte s. Seite 201 und die „X.31 Testnummer“ aus dem Rufnummernspeicher s.

  • Seite 139: Manueller X.31-Test

    1) D-Kanal Bei dieser Testvariante fordert ARGUS zunächst TEI, LCN und eine X.31-Nummer (ARGUS verwendet die im Profil gespeicherten Werte als Default-Werte s. Seite 201) an. Wird für den TEI ** eingegeben, ermittelt ARGUS automatisch einen TEI. Mit dem ersten TEI, für den X.31 möglich ist, startet ARGUS einen Verbindungsaufbau.
  • Seite 140 2) B-Kanal Type A (optional) Für diese Testvariante müssen eine D-Kanal-Rufnummer und eine X.31-Nummer eingegeben werden. ARGUS baut zunächst die D-Kanal Verbindung auf. Kommt die D- Kanal-Verbindung zustande, baut ARGUS eine X.31 Verbindung im B-Kanal auf. Scheitert der X.31 Verbindungsaufbau, baut ARGUS die D-Kanal-Verbindung ab. ARGUS zeigt in diesem Fall den X.31 Cause und den zugehörigen diagnostic-code an (s.

  • Seite 141: Cf-Abfrage

    DSS1, U optional) Rufumleitungen in der Vermittlung eingerichtet sind. ARGUS zeigt die Art (CFU, CFNR oder CFB) und den Dienst der eingerichteten Rufumleitung an. Die Anzeige ist auf maximal 10 Rufumleitungen für alle MSNs begrenzt. Weitere eingerichtete Rufumleitungen zählt ARGUS mit.
  • Seite 142 Audio 3,1 kHz A3k1H Audio 7 kHz A7kHz Telefonie 3,1 kHz Tel31 Teletext Telefax Gruppe 4 FaxG4 Video syntax based ViSyB Video Telefonie ViTel Telefax Gruppe 2/3 FaxG3 Telefonie 7 kHz Tel7 Unrestricted digital information Unbekannter Basis-Dienst Unbek ARGUS 145...

  • Seite 143: Cf-Aktivierung

    12 Tests am ISDN-Anschluss 12.6 CF-Aktivierung Sie können mit ARGUS Rufumleitungen in der Vermittlung einrichten (S ARGUS im Menü Einzeltests Mit den Cursortasten Dienst der Rufumleitung (z. B. Dienst wählen Spch) auswählen Mit den Cursortasten Art der Rufumleitung (z. B. CFU) CFx-Typ wählen...

  • Seite 144: Cf-Löschen

    12 Tests am ISDN-Anschluss 12.7 CF-Löschen Sie können mit ARGUS gezielt Rufumleitungen in der Vermittlung löschen (S ARGUS im Menü Einzeltests Mit den Cursortasten Dienst der Rufumleitung (z. B. Dienst wählen Spch) wählen Mit den Cursortasten Art der Rufumleitung (z. B. CFU) wählen...

  • Seite 145: Msn-Abfrage

    12 Tests am ISDN-Anschluss 12.8 MSN-Abfrage ARGUS ermittelt am P-MP-Anschluss mit DSS1 Protokoll die MSNs des Testanschlusses. Es werden maximal 10 Rufnummern angezeigt. Abhängig vom Type of Number (TON) zeigt ARGUS die Rufnummern in verschiedenen Versionen an: nur die MSN (ohne Vorwahl) mit nationaler Vorwahl ohne führende „0“...

  • Seite 146: Zeitmessungen

    - und am U -Anschluss nur im TE-Modus möglich. 12.9.1 Verbindungsaufbauzeit ARGUS erzeugt einen gehenden Ruf und ermittelt die Zeit zwischen gesendetem SETUP und empfangenen ALERT oder CONN. ARGUS baut die Verbindung automatisch ab, sobald die Messung beendet ist. ARGUS im Menü Einzeltests Rufnummer für gehenden Ruf eintragen bzw.

  • Seite 147: Zeitmessung: Laufzeit

    Ist die Messung nicht möglich, z. B. bei falscher Eingabe der Rufnummer oder B-Kanäle belegt, zeigt ARGUS den entsprechenden Cause an. Empfängt ARGUS bei einer Verbindung zu einer fernen Loopbox nicht innerhalb von ca. 13 sec die Daten im B-Kanal, wird „keine LOOP“ angezeigt.

  • Seite 148: Zeitmessung: Interchannel Delay

    Ist die Messung nicht möglich, z. B. bei falscher Eingabe der Rufnummer oder B-Kanäle belegt, zeigt ARGUS den entsprechenden Cause an. Empfängt ARGUS bei einer Verbindung zu einer fernen Loopbox nicht innerhalb von ca. 13 sec die Daten im B-Kanal, wird „keine LOOP“ angezeigt.

  • Seite 149: Verbindung

    13 Verbindung 13 Verbindung 13.1 Aufbau einer ISDN-Verbindung a) ARGUS kann für folgende Dienste eine Verbindung aufbauen: Dienst Bezeichnung im ARGUS-Display/Kürzel Sprache Sprache / Spra. Unrestricted digital Information DFU 64 kBit/ DFU64 3.1 kHz Audio Tel.analog / Tel. / 3.1 kHz audio...

  • Seite 150: Einzelwahl (Gehender Ruf)

    B-Kanal vor). B-Kanal eingeben Bei Eingabe eines neuen B-Kanals zuerst <DEL> drücken. Bei Eingabe von * wählt ARGUS einen freien B-Kanal aus. ARGUS zeigt an, ob der B- Kanal verfügbar ist. Verbindungsaufbau Rufnummer über Tastatur eingeben.
  • Seite 151 13 Verbindung - Anzeige Gebühreninformation: Werden die Gebühren nicht als Gebühreneinheiten, sondern direkt als Währung übermittelt, zeigt ARGUS den aktuellen Betrag an. Erfolgt die Gebührenanzeige im DSS1 nicht entsprechend Norm 300 182, sondern mittels Informationselementes DISPLAY (DSP), zeigt ARGUS die Zeichenkette der DISPLAY- Nachricht an.

  • Seite 152: Blockwahl (Gehender Ruf)

    13 Verbindung 13.1.2 Blockwahl (Gehender Ruf) Bei Blockwahl überträgt ARGUS die komplette Wahlinformation zusammenhängend in einem Block. Die Rufnummer wird aus dem Rufnummernspeicher angewählt (Seite 206). ARGUS im Menü Einzeltests Cursortasten Rufnummer Rufnummer eingeben Rufnummernspeicher auswählen oder über Tastatur neu eingeben.

  • Seite 153: Kommender Ruf (Isdn)

    Display-Anzeige. Am P-MP-Anschluss können Sie mit der Funktion Rufannahme (Siehe “Rufannahme” auf Seite 195) einstellen, dass ARGUS nur kommende Rufe signalisiert, die an die als eigene Rufnummer eingestellte MSN adressiert sind. Die Funktion ist nur ausführbar, wenn die eigene Rufnummer im Rufnummernspeicher des ARGUS eingegeben wurde (Siehe “Abspeichern von Rufnummern”...

  • Seite 154: Wahlwiederholung

    13 Verbindung 13.1.4 Wahlwiederholung ARGUS baut eine Verbindung mit der zuletzt gewählten Rufnummer auf. Im Menü Einzeltests „Verbindung“ auswähIen. „Wahlwiederholung“ auswähIen Mit den Cursortasten gewünschten Dienst für die Dienst wählen Verbindung wählen. B-Kanal über Zifferntasten eingeben (als Default wird B-Kanal eingeben der zuletzt verwendete B-Kanal vorgeschlagen).

  • Seite 155: Abbau Einer Isdn-Verbindung

    13 Verbindung 13.2 Abbau einer ISDN-Verbindung oder Abbau der Verbindung ARGUS zeigt den Grund (Cause, s.Tabelle unten) für den Verbindungsabbau (z. B. Normales Auslösen) und den Auftrittsort des Causes (z. B. Teilnehmer) an. Mit den Cursortasten: Anzeige weiterer Infos (z. B.

  • Seite 156: Test Von Leistungsmerkmalen Über Keypad

    B-Kanal für die Verbindung über Zifferntasten eingeben B-Kanal eingeben (als Default wird der zuletzt verwendete B-Kanal vorgeschlagen). Bei Eingabe eines neuen B-Kanals zuerst <DEL> drücken. Bei Eingabe von * wählt ARGUS einen beliebigen freien B-Kanal aus. ARGUS zeigt an, ob der B-Kanal verfügbar ist. Wählvorgang starten...
  • Seite 157 13 Verbindung ARGUS 145...

  • Seite 158: Test-Manager

    Beispiel: Es besteht eine Verbindung auf B-Kanal 2 Während der Verbindung wird der Test-Manager über -Taste oder über <TM> aufgerufen. ARGUS zeigt in der ersten Zeile die Anzahl der be- stehenden Verbindungen an (-/01). Gewünschten Test auswählen (z. B. Bitfehlerratentest).
  • Seite 159 ARGUS springt ins Verbindungsfenster Wird ein Test (bzw. Verbindung) abgebrochen, springt ARGUS zum Test-Manager sofern noch ein weiterer Test (bzw. Verbindung) im Hintergrund läuft. Einige Tests belegen so viele Ressourcen, dass sie nicht in beliebigen Kombinationen mit anderen Tests gestartet werden können. ARGUS zeigt in diesem Fall „Test zur Zeit nicht möglich“...
  • Seite 160 Spannung nein Rufannahme während eines laufenden Tests ARGUS signalisiert einen kommenden Ruf sowohl im Display als auch akustisch (s. Seite 148). Der kommende Ruf kann unabhängig vom gerade laufenden Test angenommen werden. Falls die Funktionen „B-Kanal-Loop“ oder „Bert warten“ aktiviert sind, erfolgt die Annahme des Rufes automatisch.

  • Seite 161: Zwischen Den Tests Umschalten

    Test-Manager aufrufen. Test (Verbindung) auswählen, zu dem Sie umschalten Beispiel möchten. ARGUS springt an die Stelle zurück, von der aus der Test-Manager aufgerufen wurde (z. B. in einen parallel laufenden Test). Falls kein weiterer Test läuft, springt ARGUS ARGUS springt zum sinnvollerweise ins Hauptmenü.

  • Seite 162: Testergebnisse

    WINanalyse erstellt u.a. ein ausführliches Messprotokoll. ARGUS speichert die Testergebnisse zusammen mit dem Datum und der Uhrzeit (ARGUS interne Uhrzeit). Zusätzlich werden Einstellungen wie z. B. die eigene Rufnummer und die ferne Rufnummer mitgespeichert. Beim Ausschalten des ARGUS werden die Ergebnisse nicht gelöscht.
  • Seite 163 15 Testergebnisse Speichername eingeben: Zur Speicherung der Testergebnisse wählt ARGUS eine freie Datensatznummer aus, für die ein beliebiger Speichername eingegeben werden kann (Default: AMP_1, AMP_2... oder Rufnummer Testanschlusses bei eingetragener Rufnummer im Rufnummernspeicher s. Seite 206). Sind schon alle Datensätze belegt, muss manuell ein Speicherplatz ausgewählt werden.

  • Seite 164: Automatischen Testlauf Starten

    15 Testergebnisse 15.1 Automatischen Testlauf starten ARGUS führt eine automatische Testreihe durch. Bevor der automatische Testlauf gestartet wird, sollten die benötigten Parameter (z. B. Messzeit und Fehlerschwellwert für den BERT s. Seite 197) überprüft werden. ARGUS führt der Reihe nach folgende Einzeltests automatisch durch:...
  • Seite 165 15 Testergebnisse Testlauf (vorzeitig) beenden: ARGUS führt automatischen Test durch Test unterbrechen ARGUS beendet den Testlauf, die bereits ermittelten Testergebnisse werden nicht gespeichert. Ein eventuell vorhandener „alter“ Datensatz mit dieser ARGUS springt ins Datensatznummer bleibt erhalten. übergeordnete Menü Einzeltest überspringen: Ein Einzeltest kann übersprungen werden:...
  • Seite 166 15 Testergebnisse Test fortsetzen: ARGUS kann einen unterbrochenen Einzeltest fortsetzen: ARGUS führt im Beispiel den Dienstetest durch. Test unterbrechen ARGUS wiederholt den unterbrochenen Einzeltest (im Beispiel: Dienstetest) ARGUS 145...

  • Seite 167: Gespeicherte Testergebnisse Anzeigen

    Anzeige der Testergebnisse ARGUS zeigt zuerst Status ISDN- Testanschlusses bzw. am DSL-Anschluss DSL-Status und Leitungsparameter an ARGUS zeigt die Ergebnisse der <WEITER> Einzeltests an. Am DSL-Anschluss: Bitverteilung (ADSL), Trace-Daten... Mit den Cursortasten: Testergebnisse des Einzeltests durchblättern. Ergebnisanzeige verlassen ARGUS 145...

  • Seite 168: Ergebnis Eines Tests An Den Pc Senden

    Zur Visualisierung und Archivierung der Testergebnisse können die Datensätze mit dem mitgelieferten USB-Kabel über die USB-Schnittstelle (Anschluss des Kabels an die ARGUS Buchse „USB“) zum PC übertragen werden. Schließen Sie ARGUS an Ihren PC an und starten Sie das Programm ARGUS WINplus. ARGUS im Hauptmenü Datensatz auswählen Mit den Cursortasten Datensatz auswähIen.

  • Seite 169: Ergebnisse Aller Tests An Den Pc Senden

    15 Testergebnisse 15.5 Ergebnisse aller Tests an den PC senden ARGUS sendet die gespeicherten Ergebnisse aller Tests zum PC. ARGUS im Hauptmenü Mit den Cursortasten Datensatz auswähIen Datensatz auswählen Datenübertragung zum PC starten ARGUS 145...

  • Seite 170: Pegelmessung

    16 Pegelmessung 16.1 Pegelmessung am S -Anschluss Pegelmessung Gegenseite ARGUS misst den Pegel des empfangenen Nutzsignals. In der Betriebsart TE wird zusätzlich die Phantomspeisung gemessen. Die Messung wird ständig aktualisiert. ARGUS im Hauptmenü Messung starten ARGUS zeigt den Pegel des Nutzsignals (Pegel), der Speisung (Spannung) und eine Beurteilung beider Pegel an.
  • Seite 171 16 Pegelmessung Pegelmessung anderer TE ARGUS misst den Pegel eines parallel angeschlossenen Endgeräts. ARGUS verhält sich in diesem Fall passiv. Das Endgerät muss Schicht 1 aktiviert haben. ARGUS aktualisiert die Messung ständig. ARGUS im Hauptmenü ARGUS zeigt den Pegel des Nutzsignals und eine...

  • Seite 172: Pegelmessung Am Uk0-Anschluss

    Die Messung wird ständig aktualisiert. U: 95,0V 16.2.2 Messung bei Belastung des U ARGUS misst für verschiedene einstellbare Belastungsstufen des U die Spannung und zeigt den errechneten Strom und die errechnete Leistung an. Aus diesen Werten lassen sich dann Rückschlüsse auf die vorhandene Leitungslänge ziehen.

  • Seite 173: Pegelmessung Am A/B-Anschluss

    Die Belastungen lassen sich nur dann schalten, wenn die angegebene Maximalspannung nicht überschritten wird. 16.3 Pegelmessung am a/b-Anschluss ARGUS misst den Spannungspegel im Normalfall und im Fall „belegt“ (Amtsleitung). ARGUS im Hauptmenü Messung starten ARGUS zeigt die Polarität der 2-Draht-Analogleitung...

  • Seite 174: Pegelmessung Am Adsl-Anschluss

    16 Pegelmessung 16.4 Pegelmessung am ADSL-Anschluss ARGUS im Hauptmenü Messung starten ARGUS zeigt die Polarität der 2-Draht-Leitung (roter Stecker: a, schwarzer Stecker: b) und den Pegel der Spannung an. Die Messung wird ständig aktualisiert. ARGUS 145...

  • Seite 175: L1-Status Am S0-Anschluss

    17 L1-Status am S0-Anschluss 17 L1-Status am S -Anschluss ARGUS zeigt den aktuellen Zustand der Schicht 1 an: Welche Signale empfängt die Gegenseite und welche Signale sendet ARGUS ? ARGUS im Hauptmenü ARGUS zeigt den Zustand der Schicht 1 bzw. das aktuell gesendete Signal an (Info 0 ..

  • Seite 176: Einstellungen

    Defaulteinstellungen werden mit der Einstellung „Rücksetzen“ wieder hergestellt (s. Seite 207 Rücksetzen). 18.1 PC/Trace ARGUS bleibt aktiv und gibt die aufgenommenen D-Kanal-Daten (alle selbst gesendeten und vom Netz empfangenen D-Kanal-Nachrichten) online direkt zum angeschlossenen PC aus. Die Remote-Funktion ist optional! ARGUS im Hauptmenü...

  • Seite 177: Einstellung Des Profils

    18 Einstellungen 18.2 Einstellung des Profils In den Profilen speichert ARGUS alle Parameter für die verschiedenen ADSL-/ SHDSL- Testvariationen. Es können insgesamt 10 benutzerdefinierte Profile erstellt werden. Bevor ein ADSL-/SHDSL-Test durchgeführt wird, muss ein Profil ausgewählt werden. Abhängig von der Testsituation werden nur die relevanten Parameter verwendet .
  • Seite 178 ADSL-Modus eingestellt werden. Der eingestellte ADSL-Modus muss zum ATU-C (Netzseite) kompatibel sein. Bei Wahl des ADSL Mode „Annex A(B) Auto“ erkennt ARGUS automatisch die Konfiguration des DSLAM ( G.DMT oder ANSI) und stellt sich darauf ein. Eingabe des Vergleichswertes für ATM [kb/s] über die Zifferntasten Sollwert für downstream und upstream...
  • Seite 179 Field Einstellungen Manuell oder Auto. Adernpaare Bei Wahl von Manuell nimmt ARGUS bei SHDSL 2-Draht das Adernpaar aus der ersten Zeile der Liste, bei SHDSL 4-Draht die beiden Adernpaare aus den beiden obersten Zeilen usw. Die Reihenfolge der Adernpaare in der Liste können verändert werden: Das markierte Adernpaar wird mit dem linken Softkey „Pfeil...
  • Seite 180 18 Einstellungen Wahl des Übertragungsprotokolls, das ARGUS beim ADSL-Test Protokoll: verwendet. PPP-Parameter für die Internetverbindung PPP: Benutzername Eingabe des vom Netzbetreiber zugewiesenen Benutzernamens: Über Zifferntasten Tastatur wird Benutzername eingetragen. Der rechte Softkey ändert beim Drücken seine Bedeutung und beeinflusst damit die Eingabe über die Zifferntasten (Buchstaben oder...
  • Seite 181 IP-Adressen DHCP-Client: Vergabe vom Server (ferne Seite) DHCP-Server: Vergabe vom ARGUS DHCP-Auto: ARGUS prüft, ob ein DHCP-Server im Netz vorhanden ist. Falls ja, Vergabe der Adresse vom Server, andernfalls vom ARGUS IP-Adresse (des ARGUS) der LAN-Seite eigene IP-Adresse LAN IP Netzmaske...
  • Seite 182 Dadurch ist es z. B. möglich Sprachdaten (z. B. bei VoIP) bevorzugt weiterzuleiten, während HTTP- Daten ausgebremst werden. WAN: Festlegung der IP-Adressen Vergabe IP Modus IP-Adresse (des ARGUS) der WAN-Seite eigene IP-Adresse WAN IP Netzmaske IP Netzmaske Gateway IP-Adresse im WAN-Netz...

  • Seite 183: Einstellungen

    Eingabe der DHCP Userdef. Option im ASCII-Format ASCII-Daten Eingabe der DHCP Userdef. Option im Hexadezimal-Format HEX-Daten Bedienung s. Seite 179 Testparameter IP-Ping: Adresse der Gegenstelle. IP-Adresse ARGUS kann maximal 10 IP-Adressen abspeichern. Die abgespeicherten IP-Adressen stehen in allen Profilen zur Verfügung. ARGUS 145...
  • Seite 184 Stelle vor dem Cursor löschen <DEL> Eingabe der Anzahl der Testpakete (1 bis 10), die ARGUS an die IP- Anzahl Pings Adresse versendet. Bei Eingabe von 0 sendet ARGUS kontinuierlich, bis der Test manuell abgebrochen wird. Einstellung der Sendepause zwischen zwei Testpaketen.
  • Seite 185 Server Beim Upload-Test: Eingabe des Upload-Ziels (Server Adresse) zu dem ARGUS die Datei sendet. Bedienung Softkeys s. Seite 179 Name der Datei, deren Daten ARGUS beim Download Test lädt Download- Dateiname (HTTP-Download oder FTP-Download) (Achtung bei Eingabe von Alias-www-Adressen s.Seite 65 ) Bedienung Softkeys s.
  • Seite 186 Bedienung s. Seite 179 Anzahl, wie oft ARGUS die Daten der Download Datei beim Anzahl Download Test lädt. Beim Upload Test: Anzahl, wie oft ARGUS die Daten der Datei zum Ziel sendet . Eingabe eines Profilnamens für das Profil Profilname Es können 10 benutzerdefinierte Serverprofile erstellt werden, die...
  • Seite 187 (s. Seite 197) Schwellwert zur Bewertung der „akzeptablen“ Bitfehlerrate beim Fehlerschwelle BERT. Ermittelt ARGUS beim BERT eine Bitfehlerrate, die über der eingestellten Fehlerschwelle liegt, wird im Testergebnis NO angezeigt. Es können über die Zifferntasten Werte von 01 (= 10 ) bis 99 (= 10 ) eingegeben werden.
  • Seite 188 Bei Überschreitung dieser Werte während des IPTV Tests wird der Test mit Fail bewertet. Eingabe eines Profilnamens für das IPTV Profil Profilname Es können insgesamt 3 Scan Profile erstellt werden. IPTV Scan: ausgewähltes Profil zum Bearbeiten freigeben. <EDIT> Auswahl der Testkanäle für den IPTV Scan: Kanalauswahl: ARGUS 145...
  • Seite 189 18 Einstellungen Auswahl der TV Kanäle für den IPTV Scan: ARGUS zeigt zunächst die ausgewählten TV Kanäle an, die beim IPTV Scan getestet werden sollen (im Beispiel nur der TV Kanal IPTV 1, Maximum 10 TV Kanäle) Liste mit den verfügbaren Kanälen öffnen.
  • Seite 190 Modus Manuell: Die Adresse des TV-Kanals, dessen Datenstream analysiert werden soll, muss unter Multicast IP und Port eingetragen werden. Die Zeitspanne, während der ARGUS versucht einen Datenstream zu empfangen, ist unbegrenzt. Automatisch: ARGUS sucht einen Datenstream eines beliebig verfügbaren TV-Kanals mit der größten Datenrate. Die Zeitspanne, während der ARGUS versucht einen Datenstream zu empfangen,...
  • Seite 191 Eingabe der Grenzwerte für den Delay Factor (DF), die Media-Loss- MDI Grenzwerte Rate (MLR) und des Paketverlustes in Prozent (PLR). Wird während der MDI-Analyse einer dieser Werte überschritten, bewertet ARGUS den Test als gescheitert: Display-Anzeige „FAIL“. Für Analysen gemäß RFC 4445 muss der Grenzwert PLR ausgeschaltet werden (Eingabe für PLR: 100.0 %).
  • Seite 192 Festlegung, wie lange die Anmeldung beim Registrar Server gültig ist. Es steht das Protokoll SIP (Session Initiation Protocol) zur Protokoll Verfügung Benutzername für den Registrar Username Bedienung Softkeys s. Seite 179 Passwort für den Registrar Passwort Bedienung Softkeys s. Seite 179 ARGUS 145...
  • Seite 193 Rufannahme Bei Wahl der Einstellung „Echo Test“ wird ein kommender Ruf automatisch angenommen und die Sprachdaten werden zurück geloopt. Bei Wahl der Einstellung „ein“ überträgt ARGUS bei Sprechpausen Stille- erkennung keine Sprachpakete. Dies kann jedoch hinter einem NAT-Router zu Problemen mit der Port-Zuordnung führen.

  • Seite 194: Einstellungen: Isdn

    Anschluss entweder nur die Anschlussnummer ohne Durchwahl oder die komplette Nummer mit Durchwahl an. Bei „Manuell“ zeigt ARGUS die Durchwahl an (Ein kommender Ruf wird signalisiert, ARGUS schickt erst bei Annahme der Verbindung die Schicht 3 Nachricht “Alert“. Bis dahin übermittelte Ziffern der Durchwahl werden im Display angezeigt).
  • Seite 195 Voreinstellung: NT-Modus : Abschlusswiderstände zugeschaltet TE-Modus / Festverbindung: keine Abschlusswiderstände zugeschaltet Für erzeugte Rufe (im ISDN) können sowohl netzseitig (ARGUS im Ruf-Parameter NT-Modus) als auch userseitig (ARGUS im TE-Modus) zwei verschiedene Parameter eingestellt werden: 1. Type of number (TON) für das Element CGN (=CGPN) bzw. für...
  • Seite 196 <OK> Eingabe abschließen) eingegeben werden. Mit dem linken Softkey zum angezeigten Infoelement springen (z. B. mit < ->LLC > zum Display LLC Wert springen) Bei der Einstellung „eigene MSN/DDI“ signalisiert ARGUS im TE- Rufannahme Modus am P-MP-Anschluss nur die Rufe, deren Zieladresse die MSN (beim P-P-Anschluss DDI) des Testanschlusses enthalten.
  • Seite 197 18 Einstellungen Ausgewähltes Keypad Info editieren. <EDIT> Anschließend über die Zifferntasten das Keypad Info eingeben. Keypad Info speichern ARGUS 145...

  • Seite 198: Einstellungen: Bert

    Bei Eingabe von 00:00 (=BERT mit unbegrenzter Messzeit) bricht der BERT nicht automatisch ab, sondern muss vom Anwender (mit ) beendet werden . Bitmuster S0/Uk0 Auswahl des Bitmusters, das ARGUS beim BERT zyklisch sendet. Es stehen mehrere fest definierte Bitmuster zur Verfügung (Default: 2 -1).
  • Seite 199 Schwellwert zur Bewertung der „akzeptablen“ Bitfehlerrate beim Fehlerschwelle BERT. Ermittelt ARGUS beim BERT eine Bitfehlerrate, die über der ein- gestellten Fehlerschwelle liegt, wird im Testergebnis NO angezeigt. Es können über die Zifferntasten Werte von 01 (= 10 ) bis 99 (= ) eingegeben werden.

  • Seite 200: Einstellungen: Analog

    CLIP über modemähnliches Verfahren (für Deutschland sowie einen Teil Europas) DTMF: CLIP über DTMF (für Skandinavien und die Niederlande) ARGUS erkennt automatisch, ob ein CLIP über DTMF mit Polaritätsumkehr verwendet wird und stellt sich darauf ein (z. B. Niederlande) ARGUS 145...
  • Seite 201 Die FLASH-Zeit kann Werte zwischen 40ms bis 1s annehmen. Mit den senkrechten Cursortasten wird der Wert angehoben bzw. abgesenkt: Im Bereich 40 - 200 ms: 10 ms Schritte Im Bereich 200 - 300 ms: 20 ms Schritte Im Bereich 300 - 1000 ms: 100 ms Schritte ARGUS 145...

  • Seite 202: Einstellungen: X.31-Profil (Optional)

    18 Einstellungen 18.6 Einstellungen: X.31-Profil (optional) In den X.31-Profilen speichert ARGUS die Parameter für alle X.31-Testvariationen. Es können drei benutzerdefinierte X.31-Profile erstellt werden. ARGUS im Hauptmenü Mit den Cursortasten Profil auswähIen <EDIT> ausgewähltes Profil editieren Mit den Cursortasten z. B. Paketanzahl auswähIen Anzahl der Pakete Anzahl der Pakete über Tastatur eingeben...
  • Seite 203 Eingabe der Kleinbuchstaben und @, /, -, . <ab>AB> ASCII-Daten speichern (z. B. für die Eingabe „c“ Zifferntaste 2 dreimal drücken) Eingabe der Großbuchstaben , @, /, -, . <AB>12> Cursor verschieben Stelle vor dem Cursor löschen <DEL> ASCII-Daten nicht speichern ARGUS 145...
  • Seite 204 Lokal: DCE quittiert Datenpakete, d. h. Flusskontrolle auf lokaler D-Bit DTE-DCE Strecke End-to-End: DTE-DTE Flusskontrolle Kodierung für verschiedene Dienstmerkmale Facilities Beliebigen Profilnamen für das X.31-Profil über Tastatur eingeben. Profil Name ARGUS zeigt diesen Namen später im Display an.. ARGUS 145...

  • Seite 205: Einstellungen: Gerät

    Mit den Cursortasten Einstellung (z. B. Bediensprache) auswähIen Mit den Cursortasten gewünschte Sprache Bediensprache (z. B. Deutsch) auswähIen auswählen ARGUS springt ins Menü „Geräte Einstellungen“ ohne die Einstellung zu übernehmen. ARGUS speichert die Einstellung und springt ins übergeordnete Menü Einstellungen am ARGUS :...
  • Seite 206 Wahl der Schnittstelle, die für die Kopplung zum PC aktiviert wird PC-Interface Einstellung der Baudrate, die ARGUS bei der Kopplung zum PC über V.24-Baudrate die V.24 Schnittstelle maximal verwendet. ARGUS erzeugt in verschiedenen Situationen Alarmtöne, z. B. sobald Alarmton ein Bitfehler im BERT auftritt.

  • Seite 207: Abspeichern Von Rufnummern

    Anlagenanschluss) ist folgendes zu beachten: Die Durchwahl wird von der Anschlussnummer durch ein # getrennt. Beim gehenden Ruf verwendet ARGUS als Zieladresse (CDPN bzw. DAD) die gesamte Rufnummer (ohne #) und als Absenderadresse (CGPN bzw. OAD) die Nummer hinter dem #, d.

  • Seite 208: Rücksetzen

    18 Einstellungen 18.9 Rücksetzen ARGUS setzt alle Parameter auf die Default-Werte zurück. Die Rufnummern im Kurzwahlspeicher, PPP-Benutzername, PPP-Passwort, IP- Adressen, Download-Adressen, Profileinstellungen (VoIP, IPTV usw.) und alle gespeicherten Testergebnisse werden gelöscht. Folgende Einstellungen werden gesetzt: Parameter Default PC/Trace Profile: Lineparameter...
  • Seite 209 ASCII-Daten: ARGUS DHCP Vendor Info Format: ASCII ASCII-Daten: ARGUS DHCP User Class I. Format: ASCII ASCII-Daten: ARGUS DHCP Userdef.Option Nummer: Format: ASCII ASCII-Daten: ARGUS Testparameter IP-Ping IP-Adresse: www.argus.info Anzahl Pings: Pause: 1 sec Paket Größe: 84 Byte Fragmentierung: ARGUS 145...
  • Seite 210 HRX-Wert: 30 % Datenrate: 32 kbit/s IPTV Typ des Streams: UDP-UNICAST Serveradresse: leer Muticast IP: leer Port: Dateiname: leer IGMP Version: RTSP Typ: Jitterbuffer: 300 ms Grenzwerte: PCR Jitter: 8 ms Latency: 500 ms Continuity Error: 0,1 % ARGUS 145...
  • Seite 211 L1 daueraktiv? nein Protokoll Automatisch Alerting-Modus Automatisch Taktung Slave Ruf-Parameter je nach Ländervariante Dienste leer Rufannahme alle MSN/DDI Sprach-Code A-Law DTMF / Keypad DTMF CUG-Index Keypad leer BERT: Dauer des BERT 00:01 (1 Minute) Bitmuster S0/Uk0 Fehlerschwelle HRX-Wert ARGUS 145...
  • Seite 212 2 Pakete Abspr. Windowsize nein Durchsatz 1200 bit/s Abspr. Durchsatz nein Nutzerdaten Format: ASCII nein CUG-Index D-Bit Lokal Facilities leer Gerät: Bediensprache je nach Ländervariante LCD-Kontrast Mittlerer Wert PC-Interface V.24 Baudrate 57.600 Baud Handset intern Alarmton Stromsparmodus Automatisch abschalten ARGUS 145...
  • Seite 213 18 Einstellungen ARGUS im Hauptmenü Rücksetzen Sicherheitsabfrage aller Parameter durchführen ? Zurücksetzen auf die Default-Werte <JA> ARGUS springt ins übergeordnete Menü Alternativ: Drücken Sie nacheinander die Tasten . ARGUS zeigt zunächst eine Sicherheitsabfrage (siehe oben) an. ARGUS 145...

  • Seite 214: Akku - Pflege

    Sobald die Akkus aufgeladen sind, schaltet ARGUS sich automatisch aus. Akku-Pflege ARGUS zeigt den aktuellen Zustand der Akkus im Display grafisch an, sofern kein Netzteil angeschlossen ist. Im LC-Display blinkt ein Akkusymbol, wenn noch eine Gangreserve von ca. 5 Minuten (abhängig von der Betriebsart) vorhanden ist. Während dieser Zeit sind Tonstörungen sowie in extremen Fällen Fehlfunktionen nicht auszuschließen.
  • Seite 215 19 Akku - Pflege ARGUS im Hauptmenü Ladevorgang starten (nur bei angeschlossenen Netzteil möglich) Akku laden ARGUS zeigt während Ladevorgangs U:4.03V Ladezustand und die Spannung an. Entladen und Laden der Akkus Akku entladen Die Akkus werden zunächst vollständig entladen und nach U:3.87V...

  • Seite 216: Firmware-Update

    20 Firmware-Update 20 Firmware-Update Es besteht die Möglichkeit kostenlose Firmware Update-Dateien aus dem Internet unter www.argus.info auf Ihren Rechner zu speichern und anschließend in Ihren ARGUS zu laden. Öffnen Sie die Internetseite www.argus.info : Klicken Sie auf Service Sie können sich eine ausführliche Anleitung...
  • Seite 217 Das Update des ARGUS darf unter keinen Umständen im Akku-Betrieb durchgeführt werden. Schließen Sie Ihren ARGUS erst an das Steckernetzteil an, bevor Sie die Update-Datei vom Rechner in den ARGUS laden. Trennen Sie den ARGUS nicht während des Updates vom PC.
  • Seite 218 20 Firmware-Update ARGUS 145...

  • Seite 219: Anhang

    Network Interface Card (Netzwerkkarte) Network Termination (Netzseite) Operations, Administration and Maintenance On Board Controller POTS Plain Old Telephone Service (Analog) Power Spectral Density Quality of Service Rate Adaptation Segmentation and Reassembly Unit Severely Errored Seconds Signal to Noise Ratio ARGUS 145...

  • Seite 220: Vendor Identification Numbers

    0019 Teltrend 001A Exar Corp. 001B Siemens Telecom Networks 001C Analog Devices 001D Nokia 001E Ericsson Information Systems 001F Tellabs Operations, Inc. 0020 Orckit Communications, Inc. 0021 0022 Alcatel Network Systems, Inc. 0023 National Semiconductor Corp. 0024 Italtel ARGUS 145...
  • Seite 221 Bay Networks, Inc. 003F Next Level Communications 0040 Multi-Tech Systems, Inc. 0041 0042 Sumitomo Electric 0043 Philips M&N Systems 0044 Efficient Networks, Inc. 0045 Interspeed 0046 Cisco Systems 0047 Tollgrade Communications, Inc. 0048 Cayman Systems 0049 FlowPoint Corp. 004A I.C.COM ARGUS 145...
  • Seite 222 1 Anhang 004B Matsushita 004C Siemens Semiconductor 004D Digital Link 004E Digitel 004F Alcatel Microelectronics 0050 Centillium Corp. 0051 Applied Digital Access, Inc. 0052 Smart Link, Ltd. ARGUS 145...

  • Seite 223: Anhang

    Service or option not available Universalgrund für „service unspecified or option not available class“ (Dummy) Bearer capability not implemented Basisdienst wird nicht unterstützt Channel type not implemented Kanaltyp wird nicht unterstützt Requested facility not implemented Angefordertes Dienstmerkmal wird nicht unterstützt ARGUS 145...
  • Seite 224 Message not compatible with call state Nachricht in dieser Phase nicht zulässig Recovery on timer expired Fehlerbehandlungsroutine wegen Ablauf eines Timers gestartet Protocol error, unspecified Universalgrund für „protocol error class“ (Dummy) Interworking, unspecified Universalgrund für „interworking class“ (Dummy) ARGUS 145...

  • Seite 225: Cause-Meldungen Im Protokoll 1Tr6

    Es ist keine „suspended“-Verbindung vorhanden. Gesendet in einer FAC REJ Keine weitere DM-Anforderung möglich, weil noch ein DM in Bearbeitung ist oder das angegebene DM darf im jetzigen Verbindungszustand nicht angefordert werden. Remote procedure error Auslösung wegen Fehler am entfernten Ende. ARGUS 145...
  • Seite 226 Die Nachricht USER INFO wird lokal zurückgewiesen. Dieser Cause wird in der Nachricht CON CON angegeben. Längenangabe (=0) Normales Auslösen (z.B. in REL als Antwort auf DISC vom Tln oder beim Dienstwechsel in einer DISC): Befehl an das Endgerät, den B-Kanal freizugeben. ARGUS 145...

  • Seite 227: Argus Fehlermeldungen

    1 Anhang E) ARGUS Fehlermeldungen Fehler Ver- Beschreibung Nummer ursacher Netz Dies ist kein in DSS1 oder 1TR6 definierter Grund. Er kann aber an TK-Anlagen für norm. Auslösen auftreten. 1 bis 127 Netz DSS1- oder 1TR6-Gründe ARGUS Bei der Dienstmerkmalabfrage ist ein Fehler aufgetreten.
  • Seite 228 X.31 Layer3-Test wurde nicht ausgeführt. Der Fehler kann nur im Messprotokoll vorkommen. X.31 Diagnostic (nur bei Cause kleiner als 256) 0 bis 255 Netz Siehe ISO 8208: 1987(E) Figur 14A page 121 Figur 14B page 123ff. Und/oder CCITT Recommendation X.25, Anex E ARGUS 145...

  • Seite 229: Fehlermeldung: Adsl-Verbindung

    CRC-Summe empfangen wurde. forced silence Die von der ATU-C Seite eingeleitete Ruhephase (1 Minute) wurde nicht eingehalten. In dieser Zeit darf keine Aktivierung eingeleitet werden. unsel.op.mode unselectable operation mode: Betriebsart nicht möglich. Abgebrochen Test wird unterbrochen oder “Time out“ ARGUS 145...

  • Seite 230: Fehlermeldung: Ppp-Verbindung

    1 Anhang G) Fehlermeldung: PPP-Verbindung ARGUS Display Beschreibung Kein Fehler Kein PPPD-Fehler aufgetreten Krit. PPP-Fehler Kritischer PPPD-Fehler aufgetreten Mögliche Ursache: System- oder Speicherfehler Options-Fehler Optionen für PPPD sind fehlerhaft: Falsche Parameter für PPP-Verbindungs- aufbau PPP: kein root Aufruf des PPPD muß durch Linux-Benutzer "root" erfolgen Kein PPP mögl.

  • Seite 231: Fehlermeldung: Download-Test

    Fehler im Header der angeforderten HTTP-Datei. ftp Datei n vorh Fehler beim FTP-Download: Datei oder Verzeichnis nicht vorhanden. unbek. Adresse Unbekannte Host-Adresse. Mögliche Ursachen: Fehler bei Adresseingabe, DNS-Auflösung funktioniert nicht oder Netzwerk nicht erreichbar. unbek. DL-Fehler Unbekannter Download-Fehler ARGUS 145...
  • Seite 232 Die Anfrage ist nur über eine Authentifizierung bei einem Proxy möglich. Die Anfrage des Client wurde innerhalb der vom Server vorgegebenen Zeit nicht vollständig gestellt. Anfrage des Client kann aufgrund eines Konflikts (z.B.andere Anfrage) vom Server nicht bearbeitet werden. Angeforderte URL existiert auf dem Server nicht mehr. ARGUS 145...
  • Seite 233 Der Server ist überlastet und kann die Anfrage des Client momentan nicht bearbeiten. Die Anfrage des Client an einen Gateway oder Proxy wurde nicht innerhalb einer vorgegebenen Zeit beantwortet. Die http-Version in der Anfrage des Client wird vom Server nicht unterstützt. ARGUS 145...

  • Seite 234: Allgemeine Fehlermeldungen

    Fehler beim Ausführen des Download-Tests (für Details siehe Seite 231). Router-Fehler Fehler beim Starten/Beenden der Routing-Regeln. (für Details siehe Fehler- codes der Routing-Regeln) TRZiel unerreich Ziel-Host ist für UDP-Pakete von traceroute unerreichbar. Mögliche Ursachen: Router bzw. Firewall verwerfen UDP-Pakete DHCP Timeout W Timeout-Fehler des DHCP-Clients (WAN) ARGUS 145...

  • Seite 235: Argus Meldungen Bei Script Fehlern

    1 Anhang J) ARGUS Meldungen bei Script Fehlern ARGUS Display Beschreibung Fehlercode Kein Fehler aufgetreten. Falscher Parameter.Mögliche Parameter: PRE_UP, UP oder DOWN Modus wird beim gewählten Parameter nicht unterstützt. Protokoll wird beim gewählten Parameter und Modus nicht unterstützt. Gewählter Modem-Ersatzmodus wird nicht unterstützt. Mögliche Modi:...

  • Seite 236: Software Lizenzen

    1 Anhang L) Software Lizenzen Die Firmware des ARGUS Testers enthält Kode aus Open Source Paketen, die unter verschiedenen Lizenzen (GPL, LGPL, MIT, BSD, usw.) veröffentlich sind. Weitere Infos finden Sie auf der in der Lieferung enthaltenen CD-ROM (siehe Software_License.htm) oder im Internet auf der Seite http://www.argus.info/web/download/ Software_License.htm.
  • Seite 237 Akkuwechsel ......................... 16 Anschlussart einstellen ....................33 Anschlüsse Headset ......................... 15 Anschluss-Modus einstellen ..................36 ARGUS am Ethernet-Anschluss Anschluss an IP-Netzwerk .................. 102 Anschluss an Modem ..................100 Anschluss an PC über IP ..................101 Anschluss an PPTP-Router- Modem ..............101 Anschluss an Router- Modem ................
  • Seite 238 User-spezifische Dienste ..................148 Vereinfachte Einzelwahl ..................150 Kabelmessung ....................... 34 Kb ..........................129 kb ..........................129 Men¾swahl ........................32 Monitor Mithören von Sprechdaten ..................40 Parallele Rufanzeige ..................... 41 Monitor am S0-Anschluss ..................... 40 NT-Simulations-Modus ....................36 ARGUS 145...
  • Seite 239 Performance Parameter ..................107 Verbindungsaufbau ..................... 106 Softkeys ........................14 Statusanzeige ....................... 30 Stromsparmodus ......................16 Technische Daten ......................13 Telefonie ........................14 TE-Simulations-Modus ....................36 Traceroute ........................62 VPI/VCI Scan ........................ 75 X.31 Diagnostic-code ....................139 X.31 Cause ......................139 ARGUS 145...
  • Seite 240 ARGUS 145...
