4 Montage
1 Header

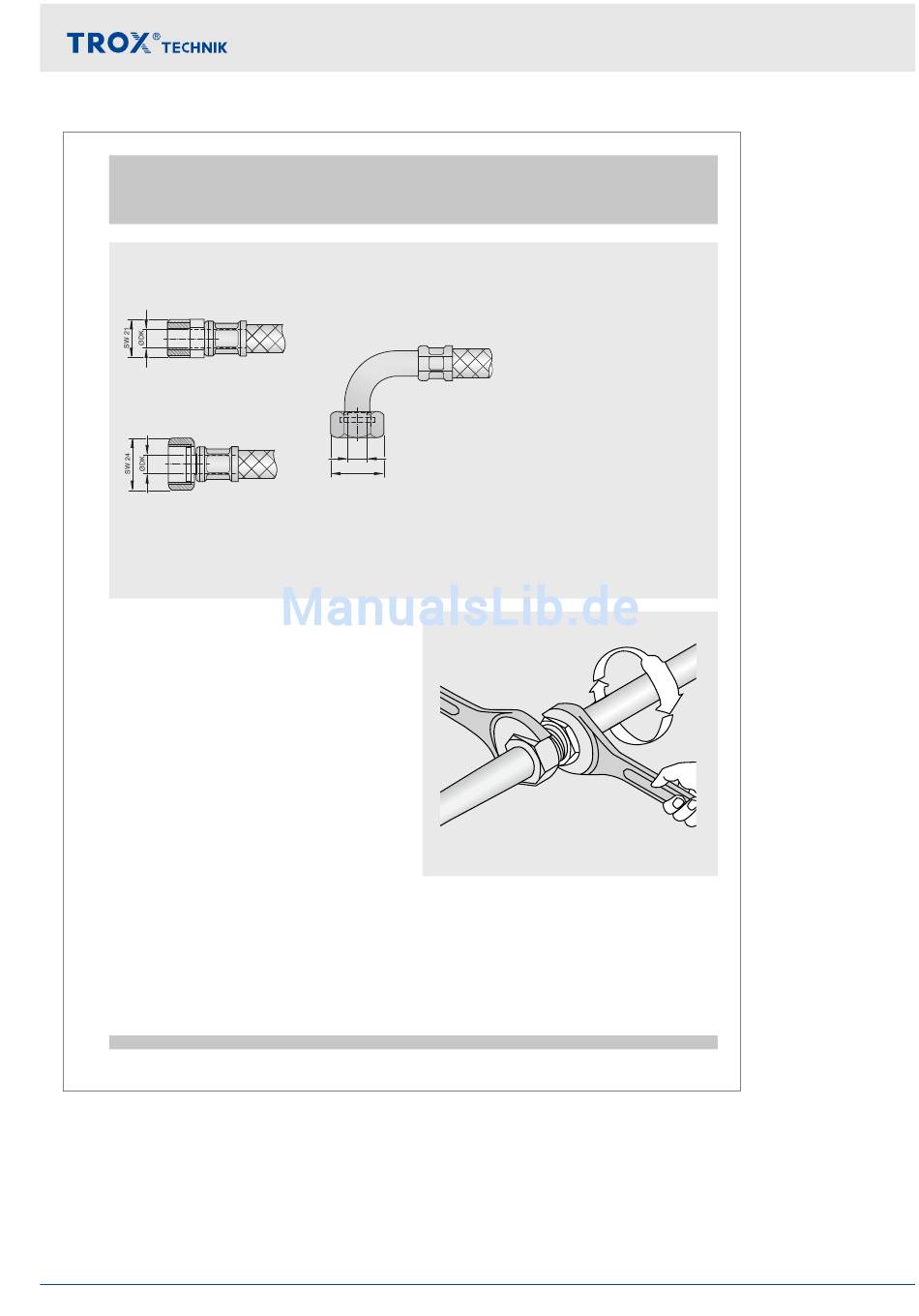

Außengewinde und Überwürfe
Anschlussausführungen
①
②
① G 1/2" Außengewinde, flachdichtend
② G1/2" Innengewinde, Überwurfmutter,
flachdichtend
③ G1/2" Innengewinde, Überwurfmutter 90°,
flachdichtend
Außengewinde und Überwürfe
• Die Dichtflächen müssen frei von Verschmutz-
ungen sein.
• Dichtung auf ordnungsgemäßen Sitz überprüfen
• Außengewinde und Überwürfe zunächst mit der
Hand anschrauben.
• Zum Nachziehen der handfesten Verschraubun-
gen geeignete Schraubenschlüssel verwenden.
• G1/2" Außengewinde SW 21
• G1/2" Überwurf SW 24
• Beim Nachziehen mit geeigneten Werkzeugen
gegenhalten ④ um Beschädigungen am Wärme-
übertrager bzw. Rohrnetz zu vermeiden.
Artikel-Nr. A00000032652 (03/2013)
③
ØDK
SW 24
④
Dezentrale Lüftungsgeräte Unterflurgeräte
Flexible Anschlussschläuche
7
51
