Wartung und Reinigung
Wartungsarbeiten > Wärmerückgewinner reinigen

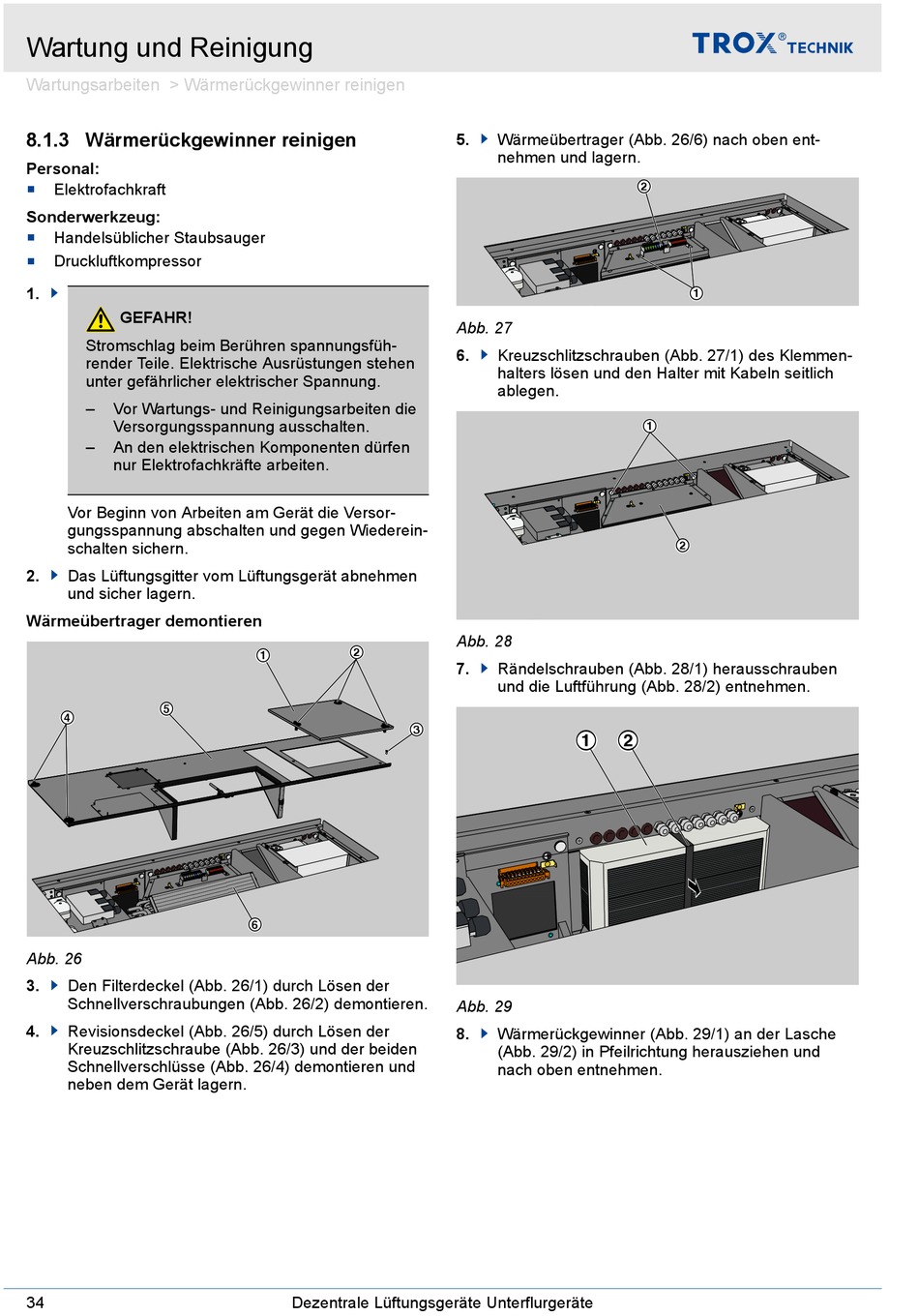

8.1.3 Wärmerückgewinner reinigen
Personal:
Elektrofachkraft
Sonderwerkzeug:
Handelsüblicher Staubsauger
Druckluftkompressor
1.
GEFAHR!
Stromschlag beim Berühren spannungsfüh-
render Teile. Elektrische Ausrüstungen stehen
unter gefährlicher elektrischer Spannung.
–
Vor Wartungs- und Reinigungsarbeiten die
Versorgungsspannung ausschalten.
–
An den elektrischen Komponenten dürfen
nur Elektrofachkräfte arbeiten.
Vor Beginn von Arbeiten am Gerät die Versor-
gungsspannung abschalten und gegen Wiederein-
schalten sichern.
2.
Das Lüftungsgitter vom Lüftungsgerät abnehmen
und sicher lagern.
Wärmeübertrager demontieren
⑤
④
Abb. 26
3.
Den Filterdeckel (Abb. 26/1) durch Lösen der
Schnellverschraubungen (Abb. 26/2) demontieren.
4.
Revisionsdeckel (Abb. 26/5) durch Lösen der
Kreuzschlitzschraube (Abb. 26/3) und der beiden
Schnellverschlüsse (Abb. 26/4) demontieren und
neben dem Gerät lagern.
34
②
①
③
⑥
Dezentrale Lüftungsgeräte Unterflurgeräte
5.
Wärmeübertrager (Abb. 26/6) nach oben ent-
nehmen und lagern.
Abb. 27
6.
Kreuzschlitzschrauben (Abb. 27/1) des Klemmen-
halters lösen und den Halter mit Kabeln seitlich
ablegen.
Abb. 28
7.
Rändelschrauben (Abb. 28/1) herausschrauben
und die Luftführung (Abb. 28/2) entnehmen.
①
②
Abb. 29
8.
Wärmerückgewinner (Abb. 29/1) an der Lasche
(Abb. 29/2) in Pfeilrichtung herausziehen und
nach oben entnehmen.
②
①
①
②
