Einbau und Installation
Elektrische Anschlüsse herstellen > Verdrahtung
Verdrahtungsbeispiel mit analogen Raumbediengerät

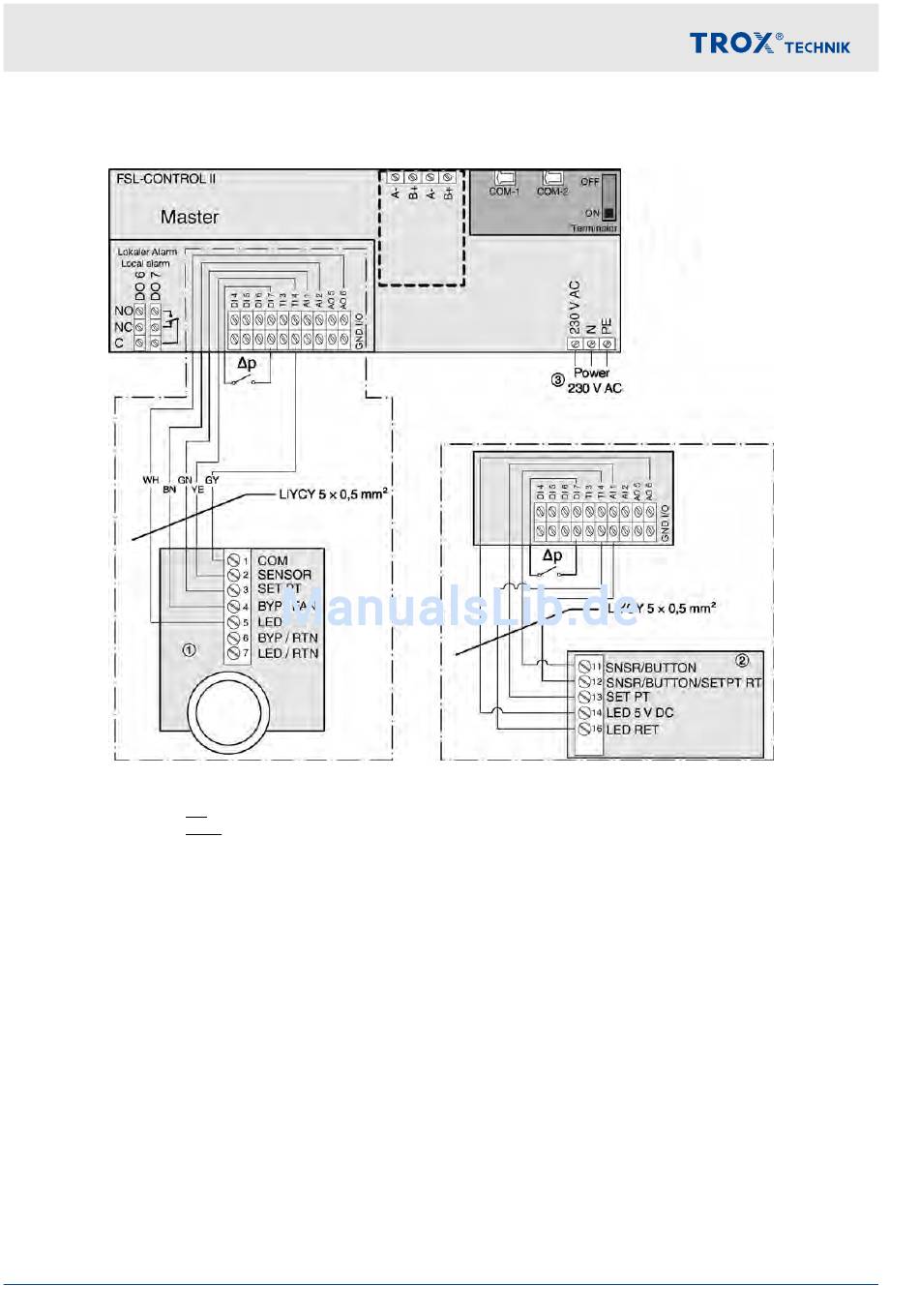

Abb. 12: Schaltplan analoge Raumbediengeräte
① Raumbediengerät mit Stufenschalter 0-1-2-3-AUTO
② Raumbediengerät ohne Stufenschalter
③ Anschlussleitung 3 × 0,75 mm² (L, N, PE)
