2 Bestimmungsgemäße
Verwendung
Bestimmungsgemäße Verwendung
• Die Anschlussschläuche sind für alle raumluft-
technischen TROX-Komponenten z.B. Kühl-
decken, Kühlbalken, Induktionsdurchlässe und
dezentralen Lüftungsgeräte geeignet.
• Mit dem Anschlussschlauch wird eine flexible,
wasserseitige Verbindung zwischen bauseitigem
Rohrleitungssystem bestehend aus Kupferrohren
nach DIN EN 1057 zum Heizen und/oder Kühlen
und dem Wärmeübertrager hergestellt.
• Anschlussschläuche können die Entnahme oder
das Herausschwenken der Wärmeübertrager zu
Reinigungs- und Wartungszwecken ermögli-
chen, ohne dass das System entleert werden
muss.
Unzulässige Anwendungen
• Belastungen durch Zug.
• Belastungen oder Abknicken des Schlauches
durch zu enge Biegeradien
• Anliegen an scharfen Kanten
• Unzulässige Betriebsdrücke oder Betriebs-
temperaturen, zulässige Drücke und Tempera-
turen siehe Tabelle Technische Daten.
Zulässige Medien
Zur Befüllung sauberes Trinkwasser
(pH-Wert 6,5 - 9,5) oder Wasser-Glykol-Gemisch
(max. 30% Glykol) verwenden.
Artikel-Nr. A00000032652 (03/2013)

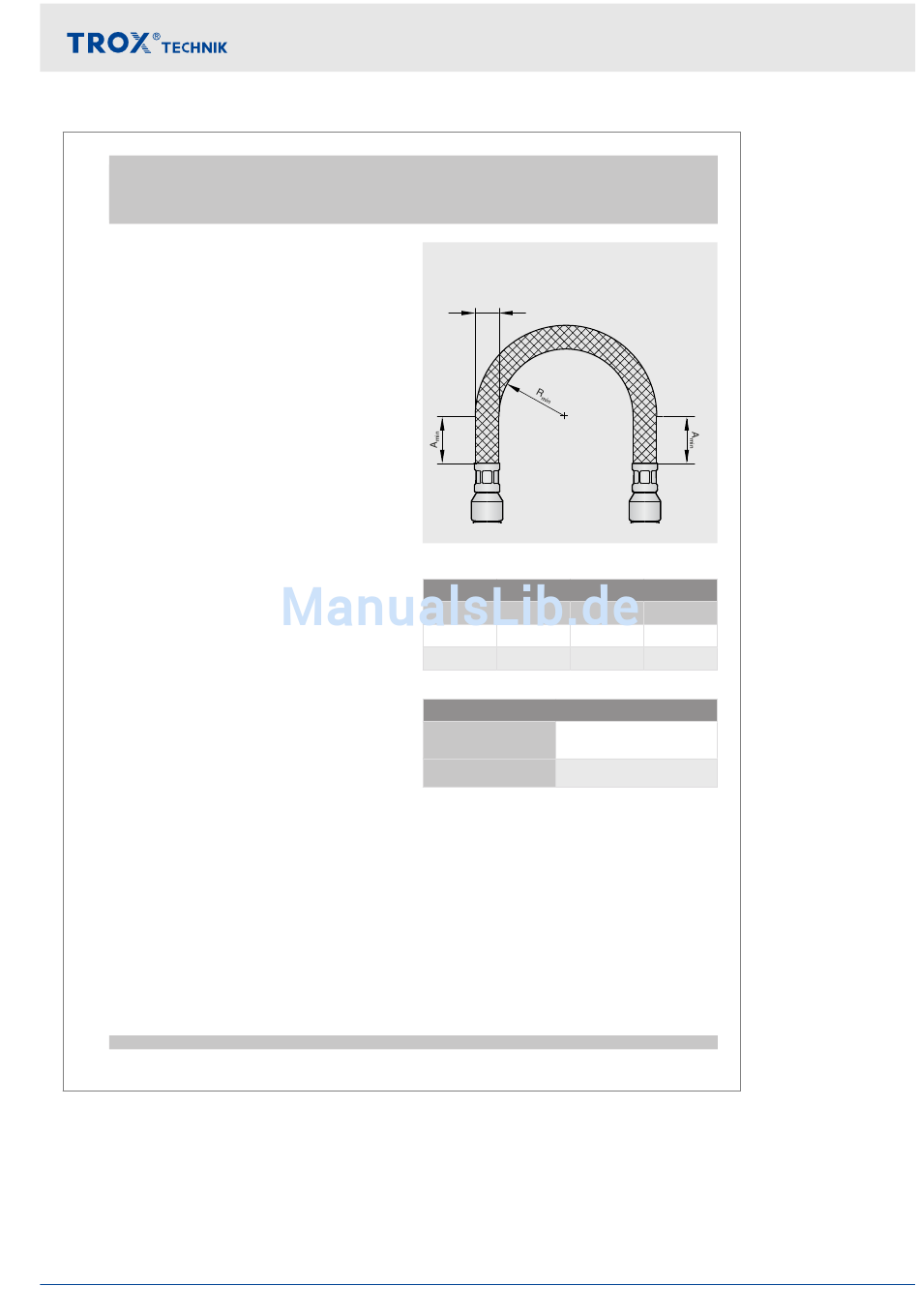

3 Technische Daten
Abmessungen minimaler Biegeradius
∅DA
Abmessungen in mm
∅D
Nennweite
10
13
Betriebsdruck
Medientemperatur
Dezentrale Lüftungsgeräte Unterflurgeräte
Flexible Anschlussschläuche
A
R
A
min
min
12,5
12,5
62,5
17
17
85
Technische Daten
maximale Betriebsdruck
beträgt 6 bar
zwischen -20 °C und + 55 °C
3
47
