4.4.1 Verdrahtung

Personal:
Elektrofachkraft

GEFAHR!
Stromschlag beim Berühren spannungsführender
Teile. Elektrische Ausrüstungen stehen unter gefähr-
licher elektrischer Spannung.
– An den elektrischen Komponenten dürfen nur
Elektrofachkräfte arbeiten.
– Vor Arbeiten an der Elektrik die Versorgungs-
spannung ausschalten.
Es wird empfohlen, den elektrischen Anschluss vor Ver-
legung des Zwischenbodens herzustellen. Ist dies nicht
möglich, kann die Regelungsbox durch die Demontage
der Seitenwand mit der Servicebuchse (
lich gemacht werden. Bei Verlegung von Leitungen
darauf achten, das die Regelungsbox auch nach der
Installation durch das Lüftungsgerät zugänglich bleibt
(Kabelreserve anlegen).

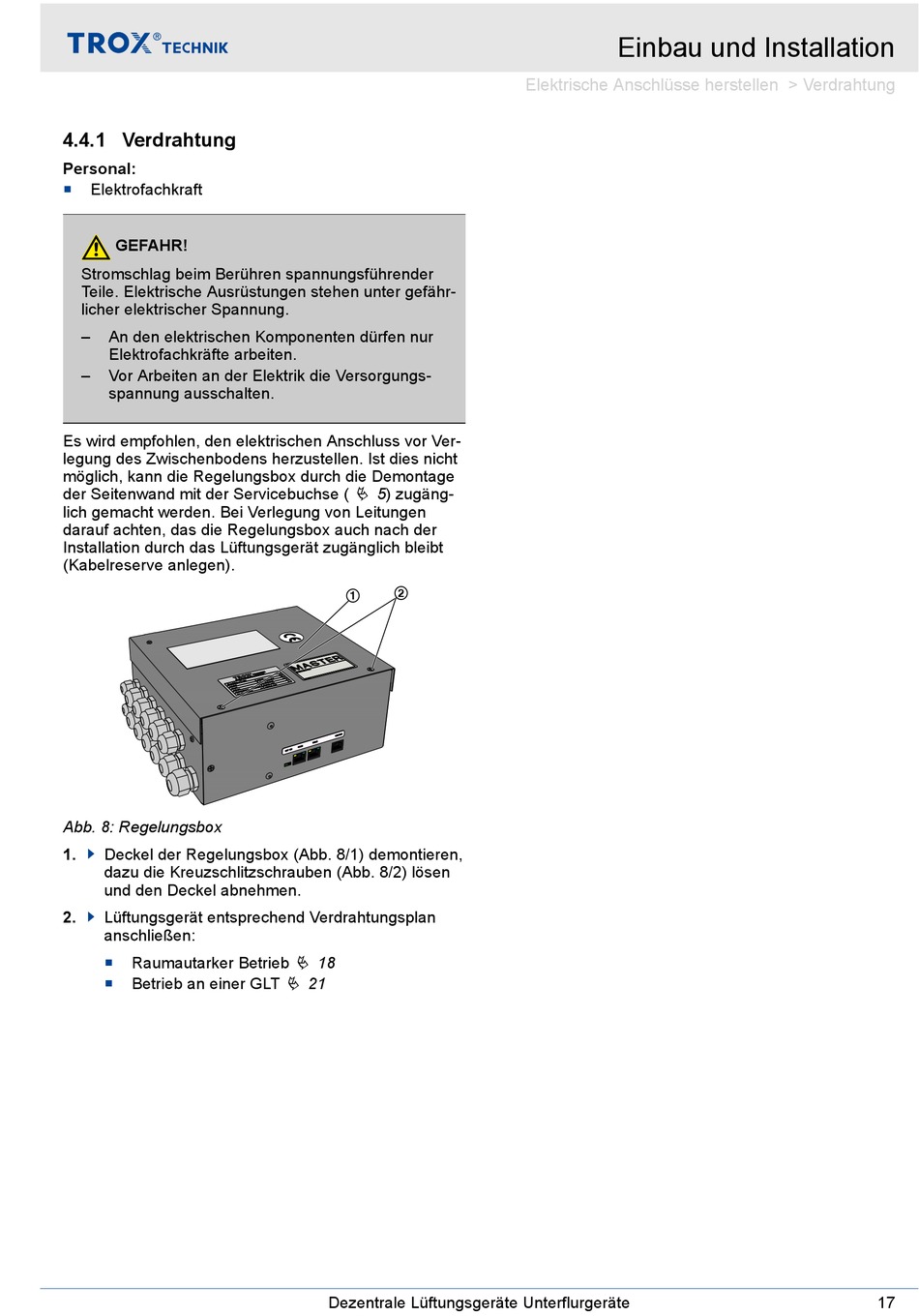

Abb. 8: Regelungsbox
1. Deckel der Regelungsbox (Abb. 8/1) demontieren,
dazu die Kreuzschlitzschrauben (Abb. 8/2) lösen
und den Deckel abnehmen.
2. Lüftungsgerät entsprechend Verdrahtungsplan
anschließen:
Raumautarker Betrieb

Betrieb an einer GLT

Ä 5) zugäng-
②
①
Ä 18
Ä 21
Dezentrale Lüftungsgeräte Unterflurgeräte
Einbau und Installation
Elektrische Anschlüsse herstellen > Verdrahtung
