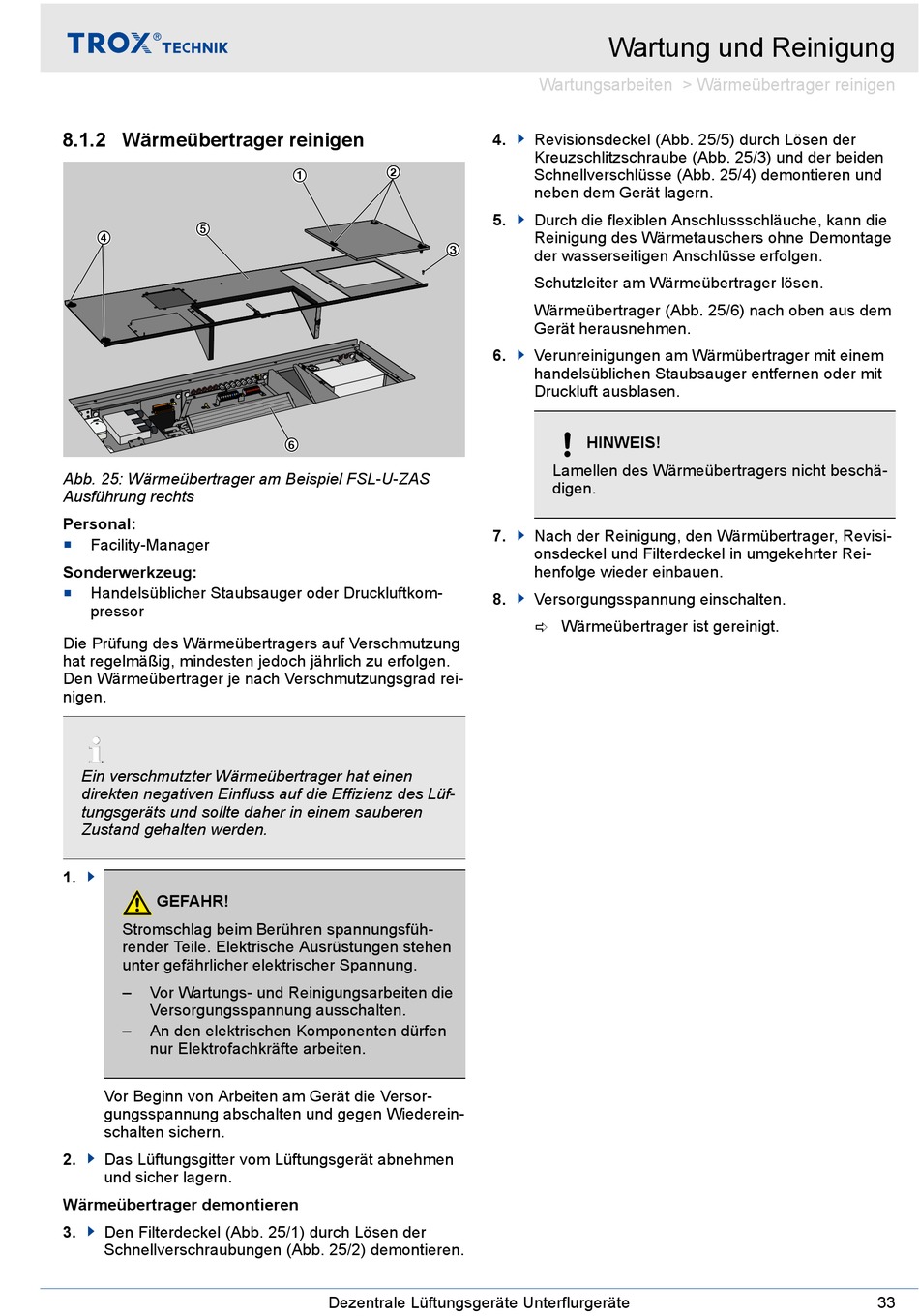

8.1.2 Wärmeübertrager reinigen
⑤
④
Abb. 25: Wärmeübertrager am Beispiel FSL-U-ZAS
Ausführung rechts
Personal:
Facility-Manager
Sonderwerkzeug:
Handelsüblicher Staubsauger oder Druckluftkom-
pressor
Die Prüfung des Wärmeübertragers auf Verschmutzung
hat regelmäßig, mindesten jedoch jährlich zu erfolgen.
Den Wärmeübertrager je nach Verschmutzungsgrad rei-
nigen.
Ein verschmutzter Wärmeübertrager hat einen
direkten negativen Einfluss auf die Effizienz des Lüf-
tungsgeräts und sollte daher in einem sauberen
Zustand gehalten werden.
1.
GEFAHR!
Stromschlag beim Berühren spannungsfüh-
render Teile. Elektrische Ausrüstungen stehen
unter gefährlicher elektrischer Spannung.
–
Vor Wartungs- und Reinigungsarbeiten die
Versorgungsspannung ausschalten.
–
An den elektrischen Komponenten dürfen
nur Elektrofachkräfte arbeiten.
Vor Beginn von Arbeiten am Gerät die Versor-
gungsspannung abschalten und gegen Wiederein-
schalten sichern.
2.
Das Lüftungsgitter vom Lüftungsgerät abnehmen
und sicher lagern.
Wärmeübertrager demontieren
3.
Den Filterdeckel (Abb. 25/1) durch Lösen der
Schnellverschraubungen (Abb. 25/2) demontieren.
②
①
③
⑥
Dezentrale Lüftungsgeräte Unterflurgeräte
Wartung und Reinigung
Wartungsarbeiten > Wärmeübertrager reinigen
4.
Revisionsdeckel (Abb. 25/5) durch Lösen der
Kreuzschlitzschraube (Abb. 25/3) und der beiden
Schnellverschlüsse (Abb. 25/4) demontieren und
neben dem Gerät lagern.
5.
Durch die flexiblen Anschlussschläuche, kann die
Reinigung des Wärmetauschers ohne Demontage
der wasserseitigen Anschlüsse erfolgen.
Schutzleiter am Wärmeübertrager lösen.
Wärmeübertrager (Abb. 25/6) nach oben aus dem
Gerät herausnehmen.
6.
Verunreinigungen am Wärmübertrager mit einem
handelsüblichen Staubsauger entfernen oder mit
Druckluft ausblasen.
HINWEIS!
Lamellen des Wärmeübertragers nicht beschä-
digen.
7.
Nach der Reinigung, den Wärmübertrager, Revisi-
onsdeckel und Filterdeckel in umgekehrter Rei-
henfolge wieder einbauen.
8.
Versorgungsspannung einschalten.
ð Wärmeübertrager ist gereinigt.
33
