Einbau und Installation
Elektrische Anschlüsse herstellen > Kommunikation FSL-CONTROL II

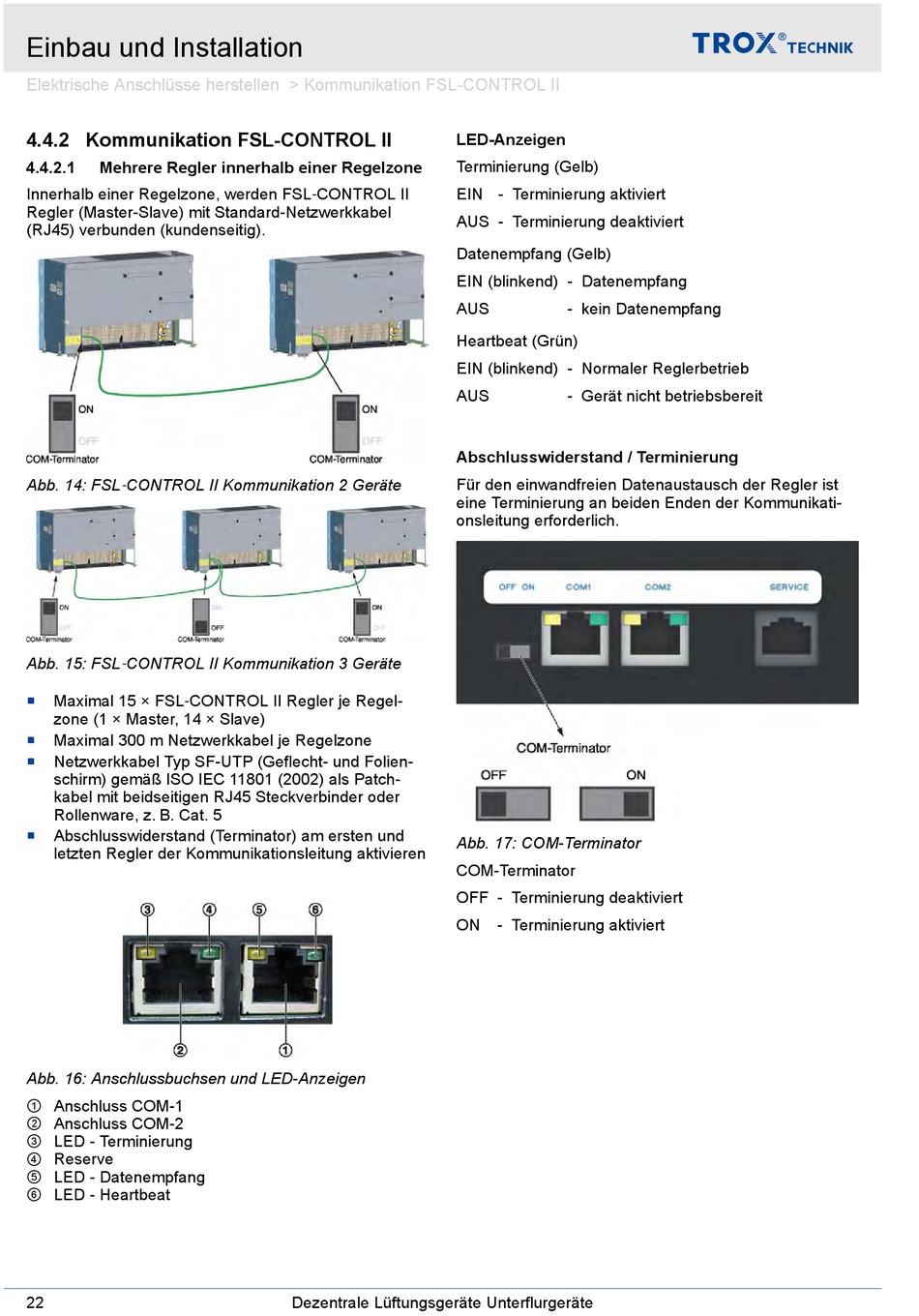

4.4.2 Kommunikation FSL-CONTROL II

4.4.2.1

Mehrere Regler innerhalb einer Regelzone

Innerhalb einer Regelzone, werden FSL‑CONTROL II
Regler (Master-Slave) mit Standard-Netzwerkkabel
(RJ45) verbunden (kundenseitig).
‑ CONTROL II Kommunikation 2 Geräte
Abb. 14: FSL
‑ CONTROL II Kommunikation 3 Geräte
Abb. 15: FSL
Maximal 15 × FSL‑CONTROL II Regler je Regel-

zone (1 × Master, 14 × Slave)
Maximal 300 m Netzwerkkabel je Regelzone

Netzwerkkabel Typ SF-UTP (Geflecht- und Folien-

schirm) gemäß ISO IEC 11801 (2002) als Patch-
kabel mit beidseitigen RJ45 Steckverbinder oder
Rollenware, z. B. Cat. 5
Abschlusswiderstand (Terminator) am ersten und

letzten Regler der Kommunikationsleitung aktivieren
Abb. 16: Anschlussbuchsen und LED-Anzeigen
① Anschluss COM-1
② Anschluss COM-2
③ LED - Terminierung
④ Reserve
⑤ LED - Datenempfang
⑥ LED - Heartbeat
22
LED-Anzeigen
Terminierung (Gelb)
EIN - Terminierung aktiviert
AUS - Terminierung deaktiviert
Datenempfang (Gelb)
EIN (blinkend) - Datenempfang
AUS
Heartbeat (Grün)
EIN (blinkend) - Normaler Reglerbetrieb
AUS
Abschlusswiderstand / Terminierung
Für den einwandfreien Datenaustausch der Regler ist
eine Terminierung an beiden Enden der Kommunikati-
onsleitung erforderlich.
Abb. 17: COM-Terminator
COM-Terminator
OFF - Terminierung deaktiviert
ON - Terminierung aktiviert
Dezentrale Lüftungsgeräte Unterflurgeräte
- kein Datenempfang
- Gerät nicht betriebsbereit
