Flexible Anschlussschläuche

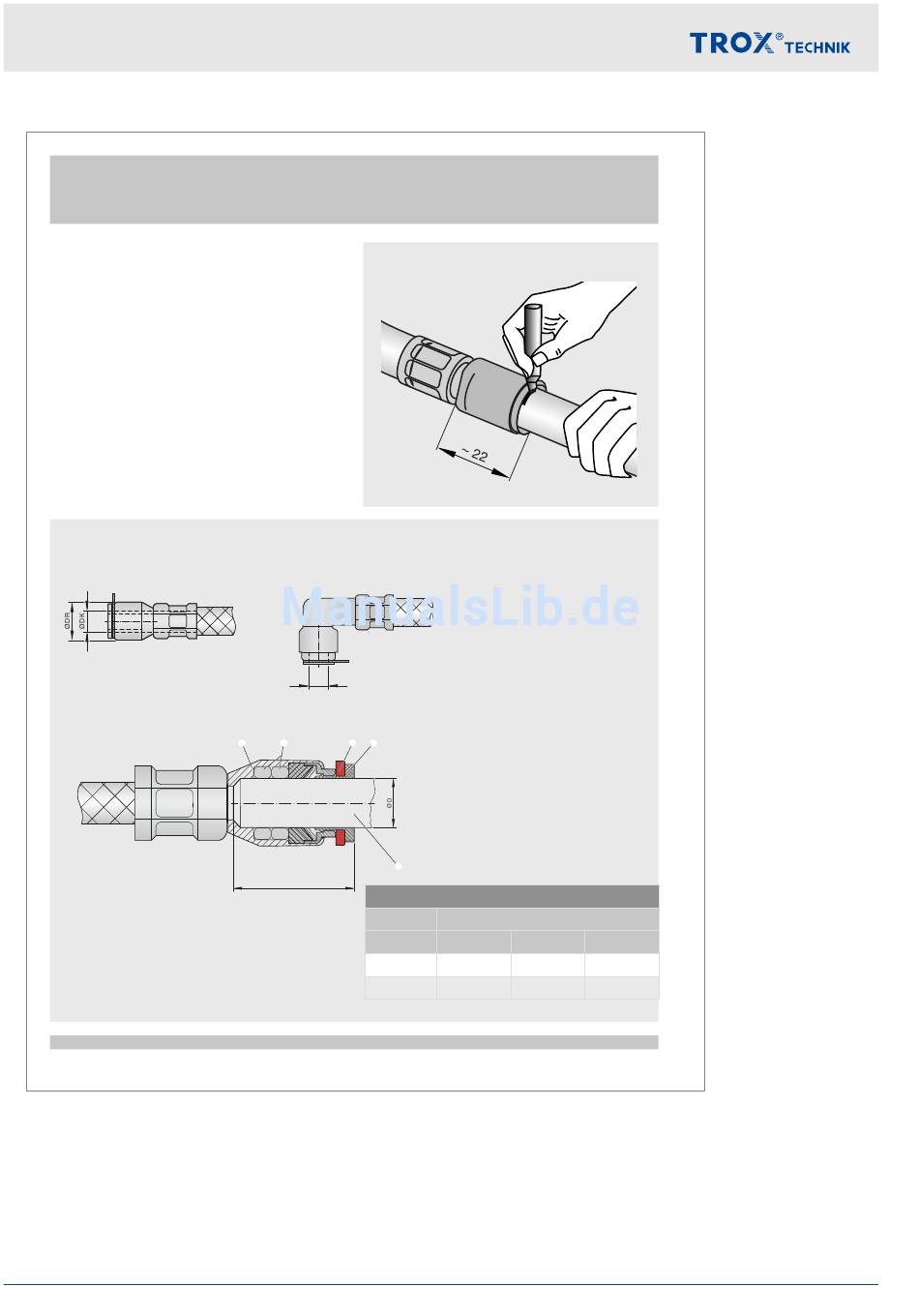

4 Montage
Steckfittinge
Steckfittinge
• Unrunde oder verformte Rohrenden müssen vor
der Montage der Steckfittinge mit Kalibrierring
und Kalibrierdorn kalibriert werden.
• Die Einstecktiefe ( ∼ 22 mm) ist auf dem Rohr zu
markieren. ③
• Der Sicherungsring (rot) sollte bereits während
der Montage, muss jedoch vor der Inbetrieb-
nahme eingesteckt sein.
• Beim Aufstecken dürfen die Fittinge nicht
verkantet werden.
• Die Steckfittinge müssen bis an den hierfür
vorgesehenen Anschlag aufgeschoben werden.
• Nach dem Aufstecken muss durch einen Kon-
trollgriff (ziehen am montierten Steckfitting in
Abzugrichtung) das ordnungsgemäße Einrasten
der Haltekralle überprüft werden.
Anschlussausführungen
①
Einbau der Steckfittinge
6
50
③
②
ØD
①
②
③
④
⑤
22
Schlauch
DN
10
13
Dezentrale Lüftungsgeräte Unterflurgeräte
① SG 10 / SG 12, Steckfitting gerade
② SW 10 / SW12, Steckfitting 90°
① Fittingkörper
② Dichtungsringe
③ Sicherungsring
④ Öffnungsring
⑤ Anschlussrohr
Abmessungen in mm
Anschluss
Ø D
Ø DK
10
6,6
12
10
Artikel-Nr. A00000032652 (03/2013)
