Digitales Raumbediengerät

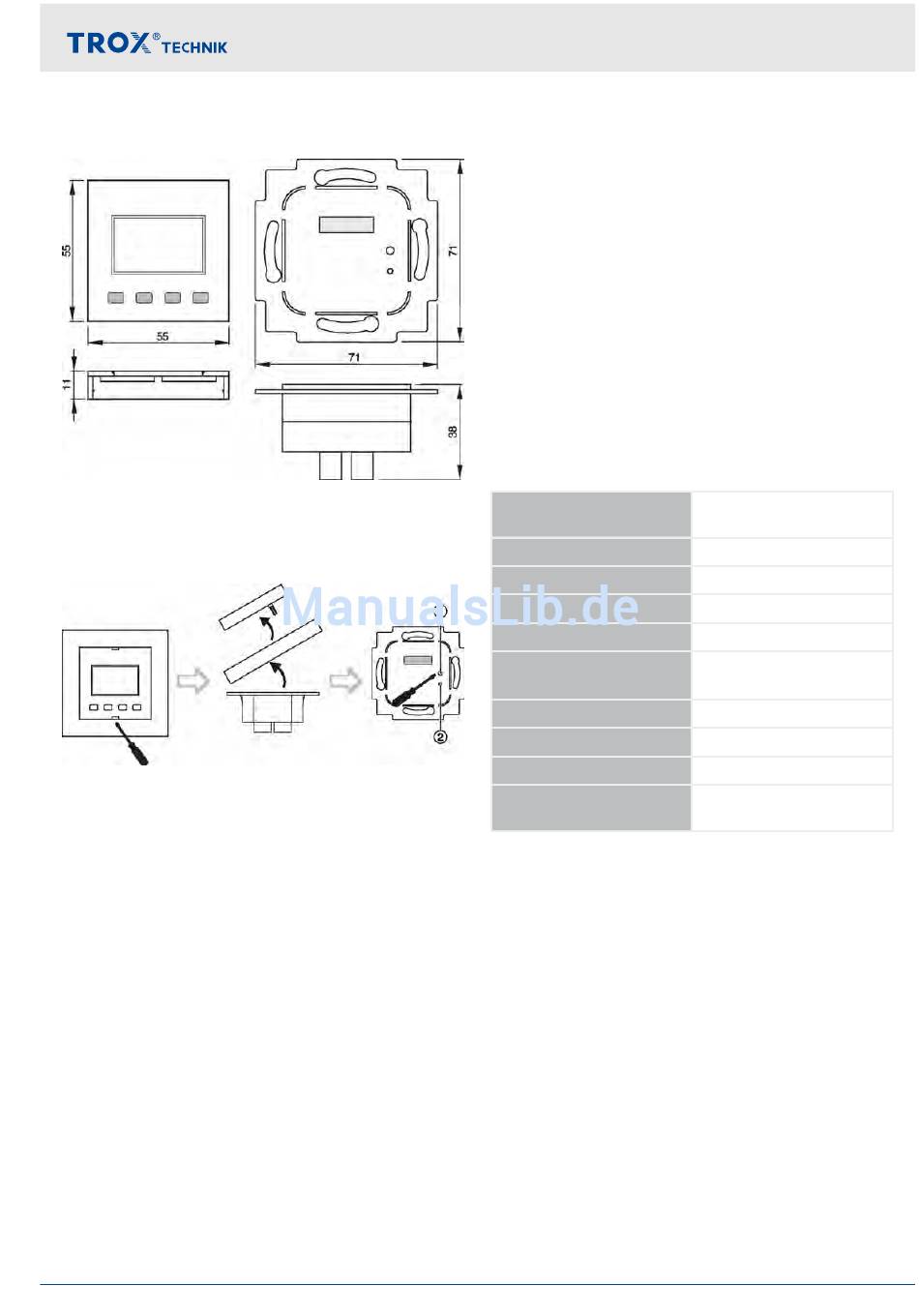

Abb. 10: Abmessungen
Bemerkung: Außenabmessungen abhängig vom ver-
wendeten Rahmen aus dem jeweiligen Schalterpro-
gramm
Abb. 11
1
Service Taster
2
Service LED
Montagehinweise
Das Gerät ist für die Montage auf einer Unterputzdose
konzipiert. Das Buskabel wird über eine Schraub-
klemme an das Gerät angeschlossen. Zum Vorverd-
rahten kann die Schraubklemme vom Gerät abgezogen
werden.
Die Verwendung von tiefen Installationsdosen wird auf
Grund des größeren Stauraumes für die Verkabelung
empfohlen.
Die Befestigung des LON-Interfaces erfolgt an die bau-
seits vorhandenen Schrauben der Installationsdose
(max. Drehmoment der Schrauben 0,8 Nm). Der Trag-
ring des LON-Interfaces muss eben auf der Wand auf-
liegen und darf nicht überlackiert oder übertapeziert
werden.
Technische Daten
Versorgungsspannung
Leistungsaufnahme
Schnittstelle
Messbereich
Genauigkeit (21 °C)
Ansprechzeit
Schraubklemmen
Schutzart
Umgebungstemperatur
Transport
Dezentrale Lüftungsgeräte Unterflurgeräte
Einbau und Installation
Elektrische Anschlüsse herstellen > Verdrahtung
15...24 V= (±10%) oder
24 V~ (±10%)
1,3 W / 1,5 VA
FTT, free topology
0...+50 °C
±0,5 K
Zeitkonstante t
Minuten
max. 1,5 mm²
IP30 nach EN60529
0...50 °C
-10...50 °C / max. 85%rF,
nicht kond.
15
63
19
