Figura 7-17. Montaje Posterior De La Placa De Circuitos Principal, Los Flejes, La Junta Tórica Y; Figura 7-18. Montaje Posterior De La Placa De Circuitos Principal, De Los Flejes, De La Junta Tórica - Motorola P100 Serie Servicehandbuch

7-16
5. Ajuste los seis tornillos que sujetan la placa de circuitos principal con un par motor para
destornilladores Phillips aplicando hasta 2,2kgf - 2,5kgf. (consulte la tabla 7-3 en la página 7-18
para obtener información acerca del par motor en otras unidades).
6. Ajuste el tornillo de soporte RF (19) con un par motor para destornilladores de cabeza plana
aplicando hasta 2,2kgf - 2,5kgf. (consulte la tabla 7-3 en la página 7-18 para obtener información
acerca del par motor en otras unidades).

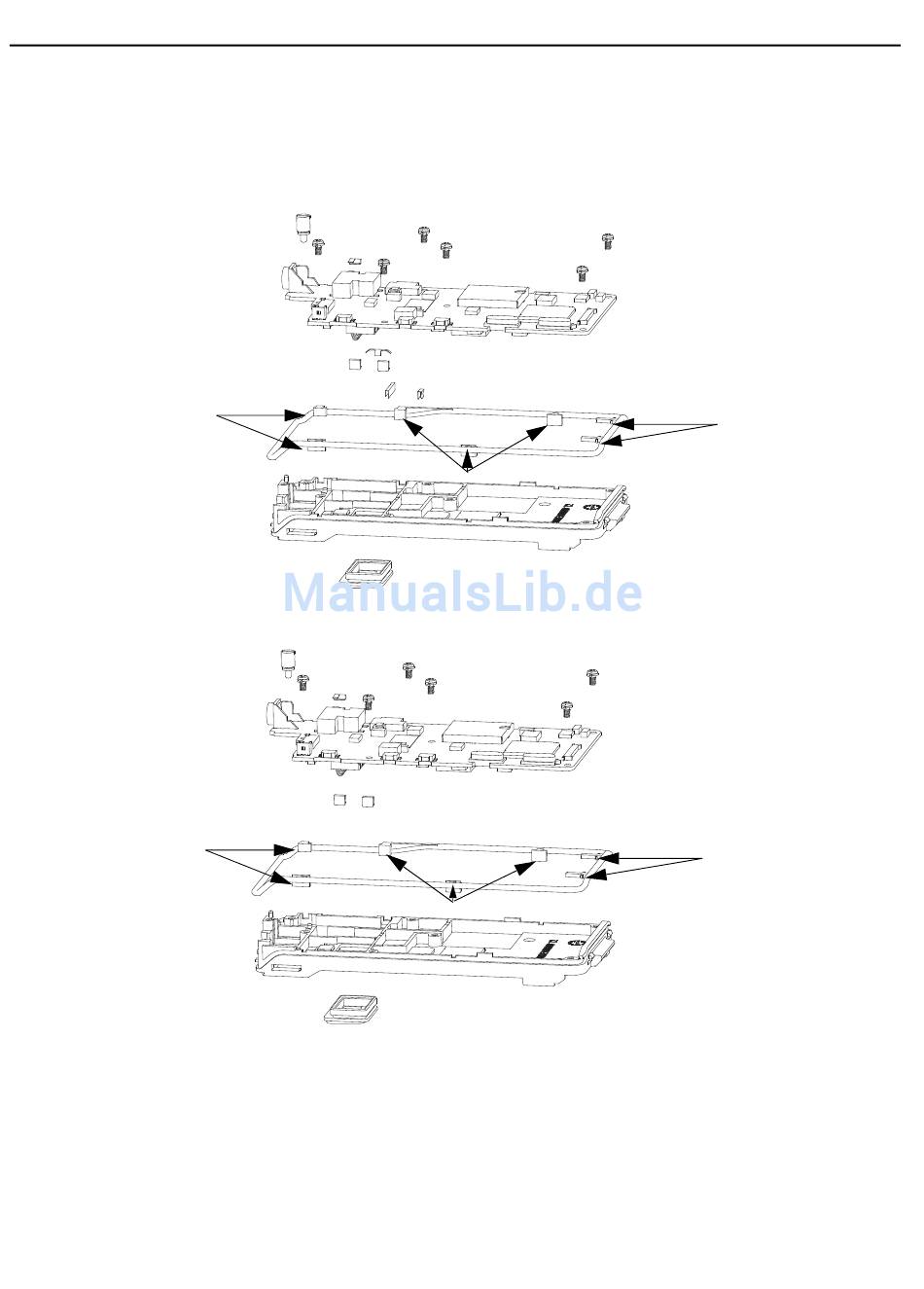

Figura 7-17. Montaje posterior de la placa de circuitos principal, los flejes, la junta tórica y la junta de contacto
Figura 7-18. Montaje posterior de la placa de circuitos principal, de los flejes, de la junta tórica y de la junta de
7. Introduzca el cable flexible de la placa de subcircuitos (11) en los respectivos conectores en la
parte superior de la placa de circuitos principal.
8. Coloque los pestillos en los conectores.
9. Coloque la placa de subcircuitos hacia abajo por encima del chasis.
10. Apriete el tornillo que sujeta el subcircuito con un par motor para destornilladores Phillips
aplicando hasta 2,2 kgf-2,5 kgf (consulte la tabla 7-3 en la página 7-18 for torque in other units).
11. Con ayuda del abridor de tuercas, apriete la tuerca del eje del botón de volumen de activación/
desactivación.
B
B
contacto de la batería (UHF2)
Mantenimiento: P160/P165: Desmontaje y montaje del transceptor:
