Teoria del funzionamento: Componenti principali
L'APC (Auto Power Control) mantiene costante l'erogazione della corrente al PA finale (Q403). Per
la rilevazione della corrente viene utilizzato il resistore R417. Il rapporto della differenza di tensione
tra R423 e R417 viene amplificato attraverso U401 e passato a Q404 e Q405 per generare una
potenza di uscita costante all'antenna. Non superare la tensione di polarizzazione massima
permessa per il dispositivo.
eseguire nuovamente la taratura della potenza TX quando si sostituisce il PA finale (Q403).
Nota:
Si rinvia al Capitolo 5.5: Opzioni di taratura del trasmettitore a pagina 5-4.
2.2.3

Sintetizzatore PLL (anello ad aggancio di fase)

Il sottosistema sintetizzatore mediante anello ad aggancio di fase (PLL) è composto da: oscillatore di
riferimento (VCTCXO), VCO, IC PLL, pompa di carica e un filtro di loop.
FL701
FL701
Modulating
Segnale di
Signal
modulazione
Osc. di rif.
12.8MHz
12,8 MHz
Ref.OSC.
La frequenza di riferimento (12,8 MHz) del VCTCXO (Voltage Controlled Temperature Compensated
crystal Oscillator) funge da riferimento per l'IC PLL, con una stabilità di +/-2,5 PPM a -30° - +60°C.
L'IC PLL suddivide questa frequenza di riferimento in 6,25 kHz o 5 kHz. L'IC PLL invia due segnali in
uscita (P e R) a seconda della differenza di fase. Una pompa di carica viene utilizzata per caricare
questi segnali in uscita da 0 – 3,3 V fino a 0 – 10 V, tensione richiesta per controllare il VCO. Il
duplicatore di tensione (U507) converte 5 V in 10 V per erogare la tensione necessaria per una
risoluzione in frequenza più elevata nel VCO. Il filtro di loop è un filtro passa basso (C751 – C754,
R726 – R728) che riduce il rumore residuo della banda laterale della frequenza di riferimento del
VCO per ottenere il rapporto ottimale segnale-rumore. Il modulo VCO contiene entrambi i VCO RX e
TX, configurati come oscillatori Collpits e collega la potenza in corrente continua mediante una
cascata di buffer. Q705 e Q305 attivano il VCO RX quando RX_EN è alto. Q706 e Q503 attivano il
VCO TX quando TX_EN1 è alto.
Il segnale audio in entrata per il VCO TX proveniente da U501-B viene applicato a un diodo varicap
(CR703) nel VCO TX per essere modulato nel segnale RF TX.
Sintetizzatore
Pompa
Synthesizer Charge
U701
di carica
U701 Pump
Duplicatore
Dati PLL da µP
Voltage
PLL Data
di tensione
Doubler
from μP

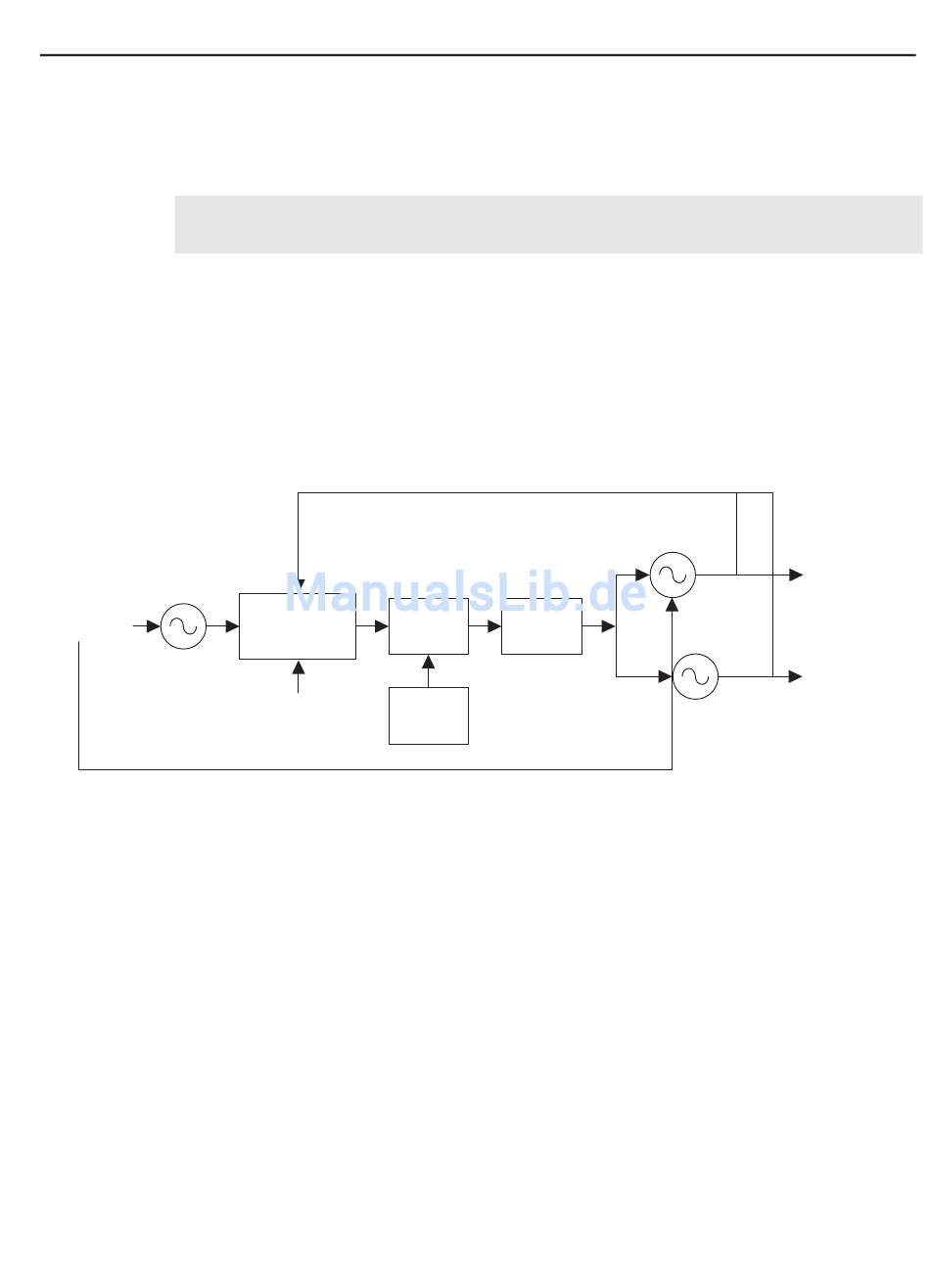

Figura 2-3. Schema a blocchi del sintetizzatore PLL
Circuito
TX VCO
VCO TX
Circuit
Filtro di
Loop
loop
Filter
Circuito
RX VCO
VCO RX
Circuit
Al driver PA
To PA Driver
Uscita TX
TX Out
Al mixer
To Mixer
Uscita RX
RX Out
