Wyciszanie Szumów W Odbiorniku; Nadajnik - Motorola P100 Serie Servicehandbuch

2-4
2.2.1.3 Wyciszanie szumów w odbiorniku
W momencie, gdy wykrywany jest brak sygnałów akustycznych z odzyskanego sygnału audio, obwody
wyciszania (szumów) wyłączają wzmacniacz sygnału akustycznego. Głównymi elementami składowymi
obwodów wyciszania szumów są U202 i U201.
U202 pozwala wyregulować czułość obwodu wyciszania szumów w zależności od poziomu szumów z
odzyskanego sygnału audio. Poziom szumów jest wzmacniany przez wzmacniacz zewnętrzny U201, w celu
dopomożenia U202 w rozstrzygnięciu dot. poziomu czułości obwodu wyciszania szumów. Jeżeli poziom
szumów przekroczy zadany próg, mikroprocesor wyciszy radiotelefon.
Uwaga Po wymianie któregokolwiek z elementów w odbiorniku, należy dostroić układ wyciszania szumów.
Patrz: rozdział "5.6 Strojenie modulacji Systemu sygnalizacji Tx MDC" na stronach 5-11
2.2.2

Nadajnik

System wzmacniacza mocy nadajnika radiotelefonu jest trójstopniowym wzmacniaczem, który jest w stanie
wzmocnić sygnał wyjściowy VCO do maksymalnych dozwolonych poziomów mocy (UHF: 4W, VHF: 5W).
Z VCO
(oscylator
Obwód
Attenuator
sterowany
From VCO
tłumienia
Circuit
napięciem)
Sygnał wyjściowy VCO (oscylatora sterowanego napięciem) przed przejściem na stopień mocy nadajnika
przechodzi przez rezystor, tłumik 3 dB, działając jako odcięcie pomiędzy sygnałem niskiej mocy VCO a
wzmacniaczami wysokiej mocy. Następny stopień składa się ze wzmacniacza przed driverem (Q401) oraz
wzmacniacza drivera (Q402). Sygnał radiowy nadajnika (UHF1: -4 dBm, UHF2: -4 dBm, VHF: -3 dBm) z tlumika
jest przy pomocy wzmacniacza przed driverem oraz wzmacniacza drivera wzmacniany do +25 dBm (UHF1),
+25 dBm (UHF2) lub +28 dBm (VHF). Po tym następuje końcowy wzmacniacz mocy, który w trybie
udoskonalenia kanału N tranzystora MOSFET (Q403), zapewnia wzmocnienie 12 dB.
Końcowy wzmacniacz mocy pobiera prąd bezpośrednio z wejścia zasilania od akumulatora, poprzez L413.
Sieć dopasowująca wzmacniacza mocy składa się z C416, C417, C418, C419, C420, C421, C422 (UHF1 i
UHF2) lub C417, C418, C420, C455 (VHF) oraz linii paskowej, która dopasowuje impedancję zasilacza
nadajnika, tak, aby w przybliżeniu wynosiła 50 omów. Przełącznik antenowy jest dzielony pomiędzy obwody
nadajnika oraz odbiornika. W trybie pracy nadajnikowej, diody PIN (CR401, CR301) otrzymują wstępne
obciążenie, co umożliwia przejście sygnału radiowego wysokiej mocy przez antenę. W trybie pracy odbiorowej,
obie diody są wyłączone. Sygnał przyłożony do gniazda antenowego jest prowadzony poprzez
dolnoprzepustowy filtr obcinający niepożądane częstotliwości harmoniczne do obwodów nadajnika. Sygnał
radiowy wysokiej mocy przechodzi przez filtr dolnoprzepustowy nadajnika do filtra Czebyszewa 7-ego rzędu
(C426, C427, C428, C429, C445, C446, L409, L410 i L411).
SWB+
Sterowanie
Power Control
Current Detect
zasilaniem
Driver
Pre Driver
Wzmacniacz
Wzmacniacz
Amp
drivera
Amp
przed
driverem

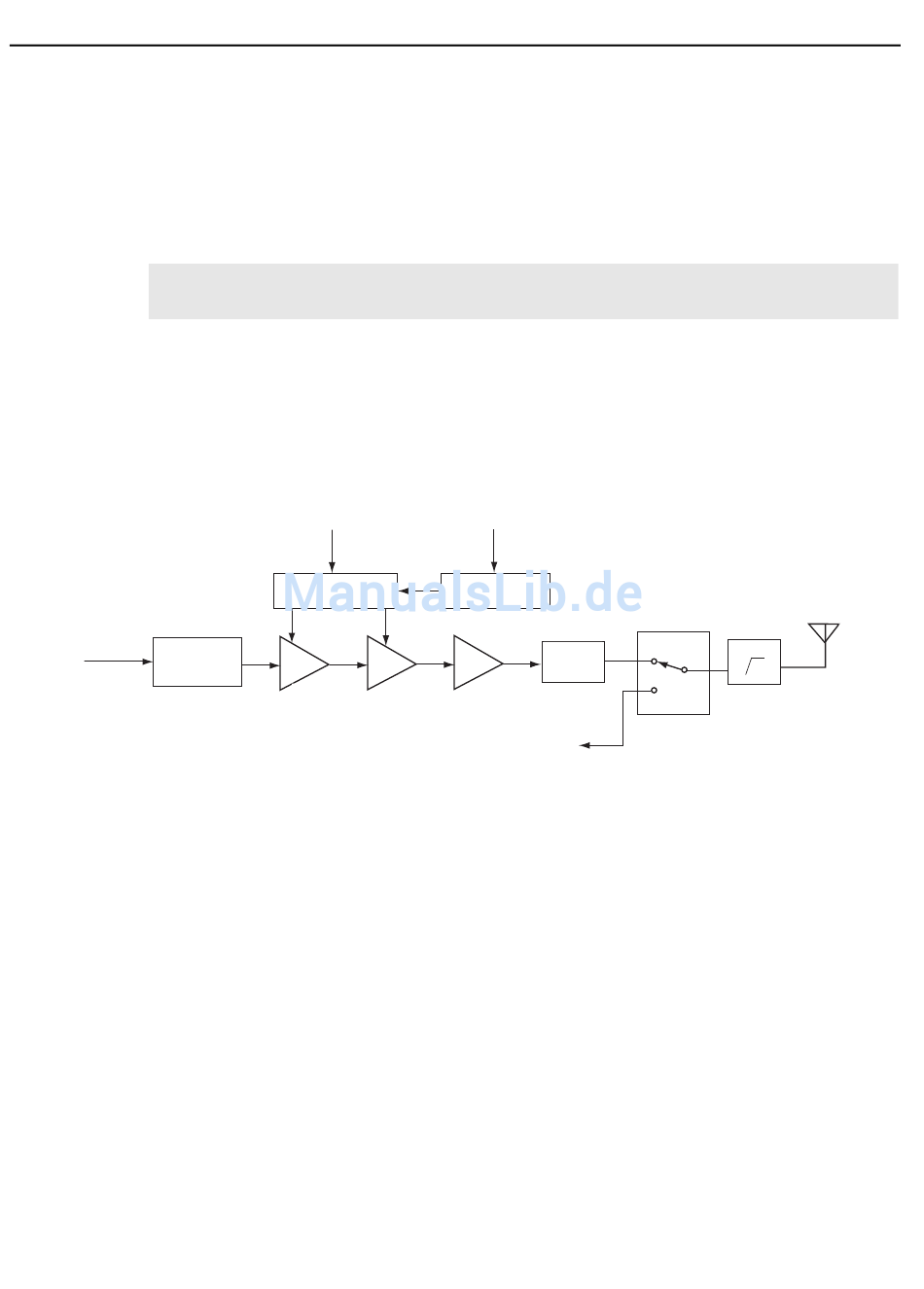

Ilustracja 2-2. Schemat blokowy nadajnika
BAT+
Detekcja prądu
Linia
Strip Line
paskowa
Wzmacniacz Final
końcowy
Amp
Do odbiornika
To Receiver
Teoria funkcjonowania: Główne zespoły
CR401
Filtr
Harmonic
niepożądanych
Filter
częstotliwości
Przełącznik
Antenna
harmonicznych
antenowy
Switch
Antena
Antenna
