Integrierter gps-empfänger; mitarbeiter können
bei bedarf über das funkgerät ausfindig gemacht
werden. dies erhöht den schutz der
anwender und verbessert gleichzeitig das
ressourcenmanagement.
ICNIRP RF energy exposure requirements. Before using the products, read the RF energy awareness information and operating instructions in the Product Safety and RF Exposure booklet (Motorola Publication part number Safety Leaflet 6866588D20/6866588D45/6864117B25) to ensure compliance with RF energy exposure limits.
Motorola. Furthermore, the purchase of Motorola products shall not be deemed to grant either directly or by implication, estoppel, or otherwise, any license under the copyrights, patents or patent applications of Motorola, except for the normal non-exclusive license to use that arises by operation of law in the sale of a product.
Icon Conventions The document set is designed to give the reader more visual cues. The following graphic icons are used throughout the documentation set. These icons and their associated meanings are described below. The signal word Warning with the associated safety icon implies information that, if disregarded, could result in death or serious injury, or serious product damage.

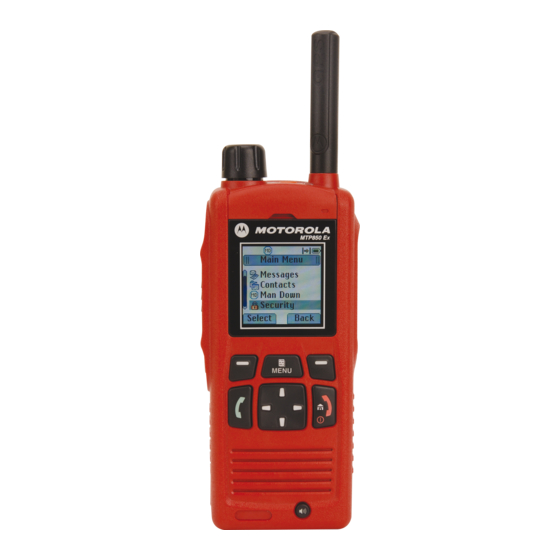

Getting Started Congratulations on your purchase of the Motorola MTP850 Ex/MTP810 Ex. Enhanced TETRA features and state-of-the- art technology help to keep you in constant touch with all of your work and personal contacts. You can operate your MTP850 Ex/MTP810 Ex in English, German, French, Spanish, Dutch, Swedish, Russian, or in a language defined by your Service Provider.
Example Description Indicates an optional feature that may be offered by some Service Providers. Check with your Service Provider for more information. Indicates a prompt or message <User Defined> configured by your Service Provider. Installing the Battery 1. Remove the battery from its protective clear plastic case. 2.
Charging the Battery Motorola approved chargers provide optimum performance. Other chargers may not fully charge your Motorola Lithium- Ion battery or may reduce the life of the battery. Battery charging must occur ONLY in non-haz- ardous areas. After charging, the radio must be left to rest for at least 3 minutes.
The performance of the rechargeable battery delivered with your terminal depends on the way the battery is treated. Therefore, to comply with the Motorola warranty for batteries and to assure high performance and a long life cycle of your Motorola rechargeable battery, please read and follow the maintenance rules stated below.
Seite 17
2 months should be recharged overnight (14- 16 hours) before use. Extending Battery Life A battery is an expendable part and may need replacing during the life of the terminal.To ensure maximum service life of your handset, always replace the battery with a genuine Motorola replacement.
In order to ensure maximum life from your battery, do not place the handset and/or battery in the charger, unless you really want to charge the battery. Battery Charging Temperature Your charger will only charge your battery when it is at temperature range of 1°C to 37 °C.
• Do NOT disassemble. • Do NOT throw in fire. • Do NOT dispose of battery in household waste. Attaching the Antenna Turn the MTP850 Ex/MTP810 Ex Off before installing or removing the antenna. Insert the bottom of the antenna into the screw-in base on the top of the MTP850 Ex/MTP810 Ex.
Seite 21
Item Description Antenna Top Microphone Activated during simplex, high-audio calls such as Group Calls. Side Connector Used to connect accessories and for programming. Color Display Provides alphanumeric text and images within 65,536 colors and 130 x 130 pixels with backlight, scalable fonts, and contrast.
Seite 22
Item Description Push-To-Talk Button (PTT) Press and hold this side button to talk in simplex calls, release it to listen. Press to send status and text messages. Programmable Side Keys 1 and 2 Default programming: upper Side key activates/ deactivates Backlight; lower Side key activates Screen Saver.
Powering On/Off (On-Off/End/Home Key) To power On, press and hold . Your MTP850 Ex/MTP810 Ex performs a self-check and registration routine. After successful registration, the MTP850 Ex/MTP810 Ex is in service. To power Off press and hold . You will hear a beep and the Powering Off message is displayed.
Press the Yes key to deactivate the TXI Mode. If the MTP850 Ex/MTP810 Ex was previously used in Trunked Mode, it will register to the network. If the MTP850 Ex/MTP810 Ex was previously used in Direct Mode, it will remain in Direct Mode. Press No in Trunked Mode and the MTP850 Ex/MTP810 Ex powers down;...
Seite 25
Phone, PABX, and duplex Private Calls are placed in low audio. The speakerphone feature allows to hold Phone, PABX, and duplex Private Calls via the MTP850 Ex/MTP810 Ex internal speaker. Use in Low Audio (Phone, PABX, and duplex Private Calls) When placing or receiving a call and while speaking, hold your MTP850 Ex/MTP810 Ex as you would a telephone.
Looking after your MTP850 Ex/MTP810 Ex Never leave your MTP850 Ex/MTP810 Ex or battery in extreme temperatures (over 60 °C) – for example, behind windscreen in very hot, direct sunlight. Do not immerse your MTP850 Ex/MTP810 Ex in water. Do not use a dry or electrostatically charged cloth. Do not rub or clean the radio with solvents to avoid any risk of ignition due to the build up of electrostatic charges.
Seite 27
Status Icon Description Scan Indicates scanning is activated in the MTP850 Ex/ MTP810 Ex. Data Connected Displayed when the MTP850 Ex/MTP810 Ex is successfully connected to an external device and ready for data transfer. Data Transmit/Receive Displayed when the MTP850 Ex/MTP810 Ex is transferring data to/receiving data from the external device (laptop or desktop PC).
Seite 28
Status Icon Description DMO Repeater Displayed when the repeater option in DMO is selected. This icon has three states: – while the terminal has detected the Solid repeater (i.e., when the terminal receives a presence signal). – while the terminal has not detected the Blinking repeater or during attachment.
Status Icon Description Unread (New) WAP Message Indicates that new page was loaded to the browser. Man Down Active (Blue) Indicates that the Man Down feature is active. Man Down Alert (Red) Displayed when the Man Down feature is active. This icon has two states: –...
Key, Knob, and Button Overview Soft Keys Press to select the option that Network 1 Folder 1 appears in the screen directly above the left Talkgroup 1 or right soft key. In this example, Contcs is Hello displayed above the key. Pressing enters Optns Contcs...
Seite 31
This example shows the screen when editing a contact Contacts Contacts Menu Delete number listed in the contact list. From David Delete contact the Home display, press Capacity Contcs. Scroll to the name 2255 Select Back Select Back you wish to edit. Press The context MENU...
Function Keys For information on the function assigned to each Side or Numeric key, please refer to your Service Provider. The required time you need to press the Side or Numeric keys to activate a one-touch function is set as default to 1 second. This time may be set, however, by your Service Provider.
Feature Description Status Message Sends a dedicated status message to a dedicated address Text Message Template Sends a predefined/user defined template to a dedicated address Call Dial (Private, Initiates a call to a predefined entry in Phone, PABX) the contact list (TMO only) Vertical Flip Display Toggles on/off vertical flip Transmit Inhibit (TXI)
Aliases (Names) Aliases are optional names that you can assign to stored phone and private numbers (or IDs). Aliases can be up to 12 characters in length and may consist of letters, numbers, and spaces. Aliases are displayed during contact list scrolling or during an incoming call.
Home Display Text Message Your MTP850 Ex/MTP810 Ex is provided with a feature that allows your Service <Home display Provider to send special text messages to text> your MTP850 Ex/MTP810 Ex display. Optns Contcs The message is displayed when your MTP850 Ex/MTP810 Ex is idle.
If your MTP850 Ex/MTP810 Ex is found, your Service Provider can re-enable it. After your MTP850 Ex/MTP810 Ex is re-enabled, you may resume normal operation. Terminal Permanent Disable Your MTP850 Ex/MTP810 Ex is provided with a feature that allows your Service Provider to disable it permanently in case it is stolen or lost.
Selecting TMO or DMO Operation General In Trunked Mode Operation (TMO) the MTP850 Ex/MTP810 Ex is used with the infrastructure services within system coverage. In Direct Mode Operation (DMO) the MTP850 Ex/MTP810 Ex is used without infrastructure services required. While operating in DMO the propagation travels directly from the transmitting terminal antenna to the receiving terminal antenna, with no assistance from any base station or tower.
Mode if the is in TMO. MTP850 Ex/MTP810 Ex • Press the TMO/DMO one-touch button (if programmed by your Service Provider). Your terminal can alert you of an incoming call. Select the alert settings in the Tones menu items. TMO Calls You can make and receive the following types of calls when the MTP850 Ex/MTP810 Ex operates in Trunked Mode: •...
After D-PTT tone is sent keeping PTT pressed will result in permission to talk. D-PTT tone is not audible on sending radio. Modifying the Type of Call The infrastructure can modify the type of call you started. For example, you might start a simplex Private Call, and the infrastructure could modify the call to a Group Call.
Pre-emptive Calling Pre-emptive calling is particularly useful when you need to speak urgently with a user whose terminal is busy in a non- emergency voice call. A pre-emptive priority call (PPC) is either an Emergency Group Call or a Private PPC (simplex or duplex call). The feature allows to disconnect the on-going lower priority call and to connect to the incoming higher priority call.
A PPC Call with Emergency Call priority will be displayed on the screen as Emergency (instead of Priority). simplex Private PPC Received Call Preempted Priority Priority <Any> in Use Private Call Prvt In Use Press David David 2234 2234 Duplex Private PPC Received Call Preempted <animation>...
Ambience Listening (AL) This feature, if enabled by your Service Provider, allows a console operator (or dispatcher) to establish a special call with a specific terminal to monitor voice activity in the local vicinity. The call is setup without any indication to the affected terminal, and any lower priority ongoing voice call or packet data transfer may be pre-empted.
Using In-call Features Muting/Unmuting the Bottom Microphone During a Phone, PABX, or Duplex Private <animation> Call, use the mute feature to: Phone In Use David • hold conversation without being heard by 06754321 the caller Mute • silence possible background noise in your area 1.
When the MTP850 Ex/MTP810 Ex receives a Local Area Service indication from the system, the following occurs: • The MTP850 Ex/MTP810 Ex sounds a tone. • The display shows the “Local Area Service” message. • Display icons and soft keys turn brown. •...
Seite 45
If set up by your Service Provider it is possible to accelerate the transmission by using the Multi Slot Packet Data (MSPD) Service (refer to “Packet Data” on page 138).
TMO Group Call General A Group Call is an instant communication between you and others in a talkgroup that you select. Participants may join (late entry) and leave an on-going Group Call. A talkgroup is a pre-defined set of subscribers enabled to participate in and/ or invoke a Group Call, that is set up by your Service Provider.
Pressing PTT on selection screen switches to a new group and starts a call. Each talkgroup may have one associated Announcement Talkgroup (ATG) that it monitors (if set up by your Service Provider). An ATG is a special group which is linked to a number of talkgroups and has the highest priority level, thus enabling broadcast of the call to all these talkgroups.
For group scrolling configuration, see page 43. When you navigate in the “My Groups” folder and select a DMO group, your terminal will switch between TMO and DMO (and vice-versa). Using the Rotary Knob (If configured by your Service Provider) From the Home display, press shortly on the Rotary knob and rotate until the requested group appears.
During the selection you cannot see calling party information. Press Cancel when using Navigation Keys and Back when using Alphabetic/Folder Search, and then calling party information display appears, if you are still in the call. When an Emergency Call is received, then selecting is aborted and Emgcy In Use display appears.
Group Scrolling Configuration Your Service Provider can configure scrolling via rotary knob or navigation key as follows: • Scroll to next folder – when the folder end is reached during group scrolling, further scrolling switches to the group list in the next folder. For example: Folder 1 has Group11 and Group12.
When you start a call, all members of the selected group who have their units turned on, will receive the Group Call. Group In Use Folder 1 Optns Folder If you are in an on-going Group Call and wish to make a new call, press to ignore the current call.
Any incoming Group call is ALWAYS received through the main speaker. If configured by your Service Provider, the Audio menu item allows to setup the audio of the incoming Group Call. If the setup is Speaker Control, you can direct the audio of an active group to the earpiece (low audio) or the main speaker (high audio).
• The terminal sounds a tone as explained in the note below. • When receiving a High Priority Group Call, you will hear a “High Priority Group Call” tone (if configured by your Service Provider). • When receiving a Group Call from your scan list, which is not from a high priority group, you will hear a “New Group Call”...
Seite 55
In TXI Mode the MTP850 Ex/MTP810 Ex will not transmit under any circumstances, except for the Emergency Call, which can be initiated even if the MTP850 Ex/MTP810 Ex is in TXI Mode. All MTP850 Ex/MTP810 Ex functions and keys which cause transmission, e.g.
Dynamic Group Number Assignment (DGNA) DGNA provides the ability for a network operator or authorised user to dynamically allocate new, or update existing talkgroups to selected terminals over the air interface. Using supplementary services messages (SS- DGNA), the network operator can command your terminal to add talkgroups or to update the existing talkgroups, or to delete talkgroups from the list.
Seite 57
If the DGNA message is received to delete all Talkgroups, your MTP850 Ex/MTP810 Ex will display the following: All Talkgroups Deleted Back DGNA Reception without Notification Message If DGNA notification was not configured by your Service Provider, you will get a tone indication and notification message only and only if a selected group was changed by the DGNA.
DMO Group Call General In DMO, the MTP850 Ex/MTP810 Ex can be used without your Service Provider’s infrastructure. Direct Mode allows communication with other terminals also operating in Direct Mode, which are on the same frequency and talkgroup as your MTP850 Ex/MTP810 Ex. In DMO it is only possible to place Group Calls, Emergency Group Calls and Private simplex Calls.
Dual Microphone Feature See “How to Hold Your MTP850 Ex/MTP810 Ex” on page 16. “My Groups” Folder You can organise your favourite groups into one folder called “My Groups”. Selecting the My Groups Folder From the Home display, press to quickly access the folder.
Seite 61
DMO Options sub-menu Folder TG by Folder TG by abc Trunked Mode 1 Automatic 1 MS - MS Config 2 Specific 2 Gateway 3 Repeater 1 Automatic 4 GW + Rep 2 Specific 2. Scroll to Config, and press Select. DMO Options Folder TG by Folder...
Seite 62
Specific the MTP850 Ex/MTP810 Ex will use only the – gateway with the specified Gateway address for that talkgroup. Upon selecting “Specific”, you will see one of the following displays: • The selected gateway address (e.g.: 1022), pre-programmed by your Serv- ice Provider.
Seite 63
When the MTP850 Ex/MTP810 Ex detects the proper repeater presence signal, the Repeater icon will turn solid. DMO Folder 1 Police Hello Optns Contcs Selecting DMO Group Call via Gateway and Repeater While in DMO, proceed as follows to choose the Gateway and Repeater option to set up a call via Gateway or Repeater (Gateway preferred) for the selected talkgroup.
Making a DMO Group Call (MS to MS) 1. Enter Direct Mode by pressing Optns and selecting Direct Mode 2. Make sure that you have selected the DMO Folder 1 Police required group. Press and hold the PTT Hello button. Optns Contcs 3.
• If you press PTT while the selected repeater is available, but the call is MS - MS rejected by the repeater your MTP850 Call Ex/MTP810 Ex will sound a tone and display the following screen, informing you that the call will be setup without gateway. The Repeater icon will disappear.
> If synchronising with a gateway is not successful a repeater call will be attempted. > If it is successful your MTP850 Ex/MTP810 Ex will display the message Repeater Call and a repeater call will proceed. The Gateway icon will disappear and the Repeater icons will be solid.
Seite 67
Group In Use Group In Use ID: David ID:...1234 Open Group Optns Folder Optns Network Open Group Call InterMNI Call When an InterMNI call is received, you can press Network to see the Network alias and/or number. Receiving a Group Call (via Gateway / Repeater) Group In Use Group In Use Group In Use...
DMO Private Call If configured by your Service Provider it is possible to make and receive a Private Call in DMO. However the Gateway and/or Repeater options are activated they are not used for a DMO Private Call. The DMO Private Call will be a direct communication between two TETRA terminals (MS - MS).
Private Call General A Private Call, also called Point-to-Point or individual call, is a call between two individuals. No other terminal can hear the conversation. This call can be a • duplex call (if the system allows) in TMO, or •...
Recent Calls List Select the number from the recent call list. See “Recent Calls” on page 132. One-touch Dial See “Side Keys” on page 24. Calling a Number in a Message See “Calling a Number in a Message” on page 146. Receiving a Private Call in TMO 1.
tone (if configured) before talking, and release the PTT when listening. 3. The call ends after a pre-programmed time, or if you press There is no presence check for Private Calls in DMO. This means you don’t know whether the called party is available when you start the call.
Making a Private PPC (Pre-emptive Priority Call) This feature is only available if set up by your Service Provider. 1. Dial a private number and press PTT or David 2. If the display shows the called user is Busy Interrupt? busy, press Yes to interrupt the on-going call.
Phone and PABX Calls General The Phone Call allows you to call a landline telephone number or a cellular mobile phone number. The Private Automatic Branch Exchange (PABX) Call allows you to call local (office) extension numbers. This type of call needs to be activated by your Service Provider.
Dialing via the Contact List Use the contact list to select a number that has been previously stored. Press Contcs and search the stored number by scrolling ( ). If the contact has more than one number, use to select the number If the contact has more than one number stored, pickers surround the contact icon to select the...
Seite 75
If the called person or the infrastructure end the call, the Call Ended message is displayed. For call alert, see settings in the Tones menu option (page 118)
Emergency Operation General Emergency Operation is available in TMO and in DMO, if the MTP850 Ex/MTP810 Ex is in service. Emergency Mode indication (alert tones) can be disabled by your Service Provider. Dual Microphone Feature See “How to Hold Your MTP850 Ex/MTP810 Ex” on page 16. Entering TMO or DMO See “Selecting TMO or DMO Operation”...
An Emergency Group Call is configured as non-tactical or tactical: • A non-tactical call initiates on a talkgroup designated by your Service Provider. The group might be different than the one displayed on the terminal screen when starting the call. After exiting from non-tactical emergency mode the terminal will be attached to the group that was selected before initiating the non-tactical call.
Seite 79
The Emergency Alarm is a special Status message sent to the infrastructure before the Emergency Group Call starts. The terminal may wait for infrastructure acknowledge for this Alarm and attempt retries. Each time you press the Emergency button, the terminal will send an Emergency Alarm.
The terminal exits Emergency Mode and switches to the Home display: • If you press and hold the Exit soft key during an Emergency Group Call • If the infrastructure ends the Emergency Group Call. Sending an Emergency Alarm Your MTP850 Ex/MTP810 Ex will send an Emergency Alarm to the dispatcher (if configured by your Service Provider): •...
Seite 81
Making an Emergency Group Call While in an Emergency Group Call, you can still perform group operations (such as changing group/folder, searching for a group, or entering the My Groups folder). To initiate or answer a call while in Emergency Mode: •...
If talk permit is granted to another member of the group, an “Emergency call received” tone will be heard. If configured by your Service Emgcy In Use Provider, your MTP850 Ex/MTP810 Ex will ID:David Wait For Mic automatically attempt to get talk permit again Optns and the Wait For Mic message will be displayed.
Receiving an Emergency Private Call 1. The talker’s identity is displayed when the terminal receives the simplex call. 2. When the terminal receives the call, the display will show Emergency Prvt In Use and the caller’s identity. If configured by your Service Provider, the screen background will be red.
Seite 84
Exiting the Silent Emergency Mode To exit the Silent Emergency mode: • user initiates it by pressing Menu and then # key within 3 seconds. • the Silent Emergency alarm is not successful or it is rejected Count of the efforts and duration that your terminal waits for the reply of the alarm are set by the Service Provider.
Power off in Silent Emergency mode If user initiates the power off while in Silent Emergency mode the terminal goes to pseudo power off state. In this state audio and visible indications are turned off but the terminal is still on in the Silent Emergency mode as before. If the terminal exits the Silent Emergency mode after powering off in it, the terminal shuts down without any indication.
Seite 86
4. Release PTT to listen. Your MTP850 Ex/MTP810 Ex enters TMO by pressing the Emergency button (if configured by your Service Provider). The terminal attaches to the predefined talkgroup and starts the Emergency Group Call. If the predefined talkgroup is invalid the terminal attaches to the last selected talkgroup.
Using the Browser The WAP (Wireless Application Protocol) browser provides services (such as database access) to the terminal. Check with your Service Provider for the availability of this feature. Icons Icon Description Browsing via Wireless Transport Security (WTLS) to https://... site In non-secure browser session, the Packet Data icons are displayed.
Information on the last page is recovered from the cache if the page time did not expire and if the browser has enough memory to restore it from the cache at that time. • browser menu, if Packet Data is not available. See “Disabled Packet Data Service”...
Seite 89
Or select Menu and select an option: • Save - confirms the bookmark creation. • Edit - allows to edit the title, folder choice, and URL of the created bookmark. • Cancel - cancels the operation. Creating a Bookmark via Bookmarks Pane > New Book- mark 1.
Using a Hotkey 1. Enter the browser. 2. Press and hold a hotkey to download the corresponding bookmark from the web. Saving a Page Save a page (snapshot) for off-line browsing. 1. Enter the browser and browse to the required page. 2.
Disabled Browser Entry Browser entry is disabled: • during any type of voice call, except ambience listening call • in DMO mode • during Emergency mode • during PIN lock • if the Service Provider has not configured this feature •...
Keys Usage When the browser is active, the usage described below occurs inside or outside the editor. Key Press Action Press: • In the editor: enters a digit and/or character depending on the text entry mode selected. wxyz • Outside the editor: in a numbered list, selects the required item list.
Key Press Action Moves to the next pane. In the editor: moves cursor to the right and inserts space if at the end of the word. Press and hold Functions as Forward. Press and hold at the centre Auto-repeat Brings up the browser menu. MENU Press to de-activate the browser.
The following panes are displayed according to the context: Displayed only when there are additional Options options for the pane or page. Displayed only when an image is selected. Image Provides access to image details, storage, and display use. Displayed only in text entry mode. Provides Input Text access to text entry mode (e.g.: symbol) Navigate Pane...
Seite 96
• Scroll Mode - for setting the scrolling mode and speed. • Key Press Timeout - for setting key press timeout. This timeout is used for text entry. • Set Proxy - Select the WAP Proxy (1, 2, 3). The browser connects to the web via the selected proxy or gateway.
• Authentication - for turning ON/OFF the caching of HTTP Authentication credentials. HTTP Authentication protects access to content on the server. If you try to access a protected content, you will be asked for your credentials (user name or password). Clear...
4. Select an option: • Back - for displaying the page associated with the bookmark (page is downloaded if not available in cache). • Details - for modifying the bookmark title and URL. • Delete - for deleting the bookmark. •...
History Pane This pane displays the list of recently-visited pages (up to nine history entries can be listed). Each history entry shows its title, if present. (Otherwise, “No Title” is displayed.) To navigate to a recently visited URL: 1. Select the URL. 2.
Image Pane This pane appears in the browser menu if you enabled the download of images via Navigate pane > Advanced... > Settings... The following items are available: • Save - for saving the image in the terminal. • [Send] - for sending the image to the destination of your choice.
WAP Box This feature needs to be enabled by your Service Provider and it is unavailable in DMO. MTP850 Ex/MTP810 Ex is able to receive the notifications sent from your Service WAP Box Low Priority Provider. It contains the URL to the service, Urgent Normal which can be loaded immediately or stored...
Seite 102
Submenu of the WAP Box includes: • Select Open Link and press Select to open it in the browser. Wap Box Menu Open Link • Select Delete and press Yes to delete the Delete Delete All WAP message. When the display shows Refresh “Deleted: Message ”, the current...
Seite 103
> Low - the icon is displayed with the New WAP Message tone Browser does not open if the user is in a call, or in Emergency mode, or in Call Out, or in message editor, or PIN lock state, or switching to DMO.
GPS Location Services Your terminal’s GPS Location feature uses information from Global Positioning System (GPS) satellites orbiting the Earth to determine the approximate geographical location of your terminal. The availability and accuracy of this location information (and the amount of time that it takes to calculate it) will vary depending on the environment in which you are using the terminal.
• When your GPS antenna is covered (for example, by your hand or other object) or facing the ground • In temperature extremes outside the operating limits of your terminal Even where location information can be calculated in such situations, it may take longer to do so. Therefore, in any emergency situation, always report your location to your dispatcher.
• Stand still. If possible, stand still until your terminal is finished determining your location. Moving your terminal at a walking pace while your terminal is calculating your approximate location may substantially decrease GPS performance. • In a car. When using the GPS feature in a car, position your terminal so that the GPS antenna has good access to GPS signals.
Entering GPS Location Service To enter the GPS sub-menu, press MENU Location and select More...> Location: Position Interface • Position provides the actual position Accuracy information. • Interface allows you to enable/disable the Select Back GPS location service. • Setting Accuracy allows you to select high location accuracy or the energy optimised mode for GPS location service if the MTP850 Ex/MTP810 Ex is not connected to a charging device (Digital Car Kit or charger etc.).
Seite 109
• The number of satellites used to calculate the location. In general, more satellites make for better accuracy. The maximum is twelve satellites. To calculate your location again, press Rfrsh. It may take your terminal several minutes to complete the process of determining your location.
Seite 110
The MTP850 Ex/MTP810 Ex works automatically in the high accuracy mode if connected to a charging device (Digital Car Kit or charger and so forth). This feature is only available if set up by your Service Provider.
The Menu To Enter the Menu Items You can enter the menu items during a call. If you are viewing a menu when a new call starts, the terminal will exit the menu. 1. Press MENU 2. Scroll to the required item, press Select or to select.
Menu Icons The following icons make it easy to identify the menu items at first glance. Menu Icon Description Main Menu Items/Context Sensitive Menu Appears above if the main menu items/ MENU context sensitive menu are active. Messages • Send status messages, •...
List of Menu Items Messages Inbox CO Box Templates Predefined Send Status Contacts <New Contact> <Name 1> <Name 2> Security Keylock Lock Keypad Auto. Lock Delay Start Locked Air Encrypt K Validity TMSCK Validity DMSCK Validity DMO SCK Covert Mode Remote Ctrl Man Down More...
Seite 114
Setup Tones Keypad Tone All Tones Talk Permit No Tone Short Tone Normal Tone Clear to Send Tone On Tone Off D-PTT D-PTT Tone Style Single Double Triple Display Flip Display Text Size Extra Zoom Zoom Standard Screen Saver Auto Disabled Backlight Auto...
Seite 115
More... Group Setup Scan Scanning On/Off Select List Active List Scan Lists <40 lists> Group Setup My Groups [New Folder] <FolderName> <FolderName> My Info My Private Num My Phone Num Service Page Recent Calls Dialed Received Missed Networks Networks Sel Home Only Select Net Trunked Mode...
Messages Refer to “Messages” on page 141 for details. Contacts General Contacts stores Private, Phone, and PABX numbers. Each Contacts entry can store several numbers. A Contacts entry contains: • A name – A name is required if you are storing more than one number to the entry;...
Seite 117
Contact Icon Description PABX Number Other Phone Number Pickers Indicate more than one number stored with the contact. Creating a Contact Contacts 1. From the recent calls list, scroll to the David number you want to store. 2. Press Store. 2255 Select Back...
Deleting a Contact 1. From the contact list, scroll to the entry you want to delete. 2. Press MENU 3. To delete the entire entry, select Delete Contact. 4. Press Yes to confirm. Checking Capacity To see how many numbers are stored in Contacts: 1.
Seite 119
Automatic Keylock This feature locks the keypad automatically after not using it for predefined minutes. To turn it on/off highlight Auto. Lock and press Select then choose the On/Off. To change the delay of the key lock highlight Delay and press Select. Adjust the time by pressing and press Done.
Air Encryption Key Deletion Please check with your Service Provider whether the terminal is provided with air interface encryption keys. You can delete the air interface encryption keys from the terminal by entering the following sequence from the keypad: Side Button 1, Side Button 1, Side Button 1, Side Button 2, Side Button 2, Side Button 2 It takes a minute for this feature to delete all the enryption keys from the radio.
Seite 121
MTP850 Ex/MTP810 Ex and the system. Your MTP850 Ex/ MTP810 Ex should be provided with a set of SCKs. To verify SCK validity for TMO, press Select. The display will show one of the following messages: • TMSCK is Valid – your MTP850 Ex/MTP810 Ex can work encrypted in TMO.
To change the key, if not in a call, select Next. The display will show the following message: Change to version... • Select Yes to change the key. Key version changed display will appear. • Select No to leave the key. Key version display will appear.
Setup From the main menu, select Setup Setup This sub-menu allows you to change your Ring Style MTP850 Ex/MTP810 Ex configuration: ring Set Volume Language style, volume, language, data setup, speaker, Data Setup Audio tones, time, date, and display. Select Back Setting the Ring Style This sub-menu allows you to set the incoming...
Seite 124
Setting the Display’s Working Language From the main menu, select Setup Language > Language English The display shows the current language Deutsch Français used. You can customize your MTP850 Ex/ Español Nederlands MTP810 Ex to operate in English, German, Select Back French, Spanish, Dutch, or in a language defined by your Service Provider.
Seite 125
In Data Only and in Voice & Data, the Data Connected icon is displayed after you have connected the MTP850 Ex/MTP810 Ex to the external device and the MTP850 Ex/MTP810 Ex is ready for data transfer. The Data Transmit/Receive icon is displayed to indicate data is being transferred to/received from the external device.
Seite 126
You can also define via the menu to have all Group calls in high audio or controlled by the Speaker Control key. 1. From the main menu, select Setup > Audio > Audio Toggle. 2. The display shows the current audio setting. When set to Always Loud, the audio sounds from the speaker (high audio).
Seite 127
When all tones are disabled, your MTP850 Ex/MTP810 Ex switches into covert mode, and all audio is routed to the earpiece, instead of the speaker for low audio operation. Remember to disable this feature, when your covert operation is complete, to return your MTP850 Ex/MTP810 Ex to high audio operation.
Seite 128
Setting D-PTT Tones To activate/deactivate the D-PTT Tone: 1. From the main menu, select Setup > Tones > D-PTT Tones > D-PTT Mode. 2. Choose required setting, and press Select. Press Back to exit. To choose the tone: 1. From the main menu, select Setup > Tones > D-PTT Tones >...
Seite 129
Setting Time Format To change displayed time format between 24-hour scale and 12-hour scale: 1. From the main menu, select Setup > Time&Date > Format > Format Time. 2. Scroll through the settings. 3. Choose required setting, and press Select. Press Back to exit.
Setting Offset To set local time offset: 1. From the main menu, select Setup > Time&Date > Set > Time Offset. 2. Enter time offset using navigation key, and press Done. 3. Press Cancel to exit. You can adjust the offset value, with 15 minute steps, up to 14 hours ahead or behind.
Seite 131
From the main menu, select Setup > Display > Flip Display > On. Or press and hold the pre-programmed one-touch button (if configured by your Service Provider). Please note the position of the soft keys in the vertical display Display Flip Display: Off Text Size: Stand..
Seite 132
To exit display flip: From the main menu, select Setup > Display > Flip Display > Off. Setting the Text Size 1. From the main menu, select Setup > Display > Text Size. 2. Press Change. Select Standard, Zoomed, or Extra Zoomed to see the text on the display in different sizes.
Seite 133
Setting the Wallpaper 1. From the main menu, select Setup > Display > Wallpaper 2. Press Change. 3. Select required setting (On/Off). 4. Press Done to exit. Setting the Contrast 1. From the main menu, select Setup > Display > Contrast. 2.
Entering More... From the main menu, select More... This sub-menu Contains more customisable menu Main Menu Messages items. Contacts Security Setup More... Select Back Entering Group Setup From the main menu, select More... > Group Group Setup Setup. This sub-menu allows you to set the Scan Scan and My Groups features.
Seite 135
Set Scanning to On Scanning is Off. Select A message may Scanning indicate that all scan lists are empty. Select Scan Lists to fill the scan list(s). SelectList The display shows the following state: Then, the display shows (for example) the Select Back Scanning Scan List 1 message.
Seite 136
• In some cases part of the groups in the scan list could be invalid for specific sites. In this case, when the terminal tries attachment to the list, the infrastructure might partially reject attachments. The terminal’s display shows: “List partially attached”.
Seite 137
Editing Scan Lists 1. From the main menu, Scan Lists List Optns select More... > Group Scan List 1 Capacity Setup > Scan > Scan Scan List 2 Clear List Add Group Network List Lists Edit 2. Scroll to the required View Back Select...
A call from a low priority group will not interrupt any on-going call. • Edit the scan list groups. > Scroll to the group you wish to remove from the selected scan list, and press Delete You will be prompted to remove the selected group. After a few seconds, the display shows the updated scan list.
2. Select My Private Number or My Phone Select Back Number. The displayed private and phone numbers cannot be modified. Service Page stores information about: Service Page • Manufacturer Motorola MTH800 • Product Type ISSI: • ISSI 8582: • TEI Back More...
• OPTA (information available only if the BSI feature is anabled). This feature is available only if the Service Provider enables it. Recent Calls You can view the history of all calls: Recent Calls • Dialed Calls Dialed Received • Received Calls – calls you answered Missed •...
Seite 141
Viewing Recent Calls 1. From the main menu, select More... > Recent Calls 2. Scroll to the desired list (dialed, received, or missed) and press Select. To get more information on a recent call: From the recent calls list, select the call you want information on.
Seite 142
1. From the recent calls list, press MENU 2. Select Delete All. Press Yes to confirm.
Calling from Recent Calls 1. You can make a Phone, PABX, or Private Call from the entry, depending on the entry you are selecting in the list. A call that was missed or received without a calling number, will be stored in the list as “unknown”. You cannot start a call to such a number.
Seite 144
Using the Select Net Registration If configured by your Service Provider, this sub-menu allows you to select manually the network from the allowed network list you want your MTP850 Ex/MTP810 Ex to be registered 1. From the main menu, select More... > Networks >...
To set up your operating mode: 1. From the main menu, select More... > Networks > Direct Mode 2. The MTP850 Ex/MTP810 Ex switches to Direct Mode. It is not possible to switch from Direct Mode to Trunked Mode, if the MTP850 Ex/MTP810 Ex is in Transmit Inhibit Mode.
Packet Data This menu item allows to display statistical Packet Data values related to a packet data connection. If Sent Data Multi Slot Packet Data Service is enabled by Received Data Bandwidth your Service Provider the screens present Encryption information about Select Back •...
Viewing Bandwidth Status The bandwidth percentage represents the number of allocated time slots (“channels”) during the data session. 1. Select Banfwidth in the Packet Data sub-menu. 2. The bandwidth percentage is shown 75% (e.g.) – active packet data session, N.A. – standby packet data session. Bandwidth Back Your Service Provider has set the maximal number of time slots...
Messages General The messaging feature lets you: • Send short text messages (according to user defined or predefined templates). • Send status messages. • Receive messages. A status is a number corresponding to a pre-programmed message in a list your group recognises. A text message is a short text containing up to 140 characters.
In DMO text messages are sent on frequency attached to the current talkgroup. Make sure you selected desired talkgroup before sending a message. For selecting group details see “Selecting a Group” on page 40. Receiving Messages If there is no on-going activity in your MTP850 Ex/MTP810 will enter the Inbox automatically.
Sending the Message 1. From the main menu select Messages and choose the template type (Template or Predefined) – for details see “User Defined Templates” on page 146 and “Predefined Templates” on page 147. 2. Press Send • If set up by your Service Provider you Target selection have the option to send the message to Private...
Using the Inbox The inbox list contains new or old incoming text messages. The inbox list can contain 20 messages at any time. Inbox Icons The following icons indicate the status of messages in the Inbox. Inbox Icon Description Unread (New) Message Indicates that you have not read the message yet.
Seite 153
New Message Received If you press Back, you dismiss the message. <animation> You can access the message later from the 1 New Message inbox. 1. Select Read to read the entire message. Read Back Reading a new text message changes its state from The read message is kept in the Old.
Calling a Number in a Message You can return a voice call to the sender of a message or to any number that is embedded Message 1 Call me at 15.00 in the message text. Your Service Provider num 6743 or should configure this feature.
• Delete and press Yes to delete the template. When the display shows “Deleted: Template ”, the current tem- plate is deleted from the Inbox. The display shows the next template (if any) or the templates list. 3. Send the template. See “Sending the Message” on page 143.
• Message Delivered – to indicate that the message was successfully sent and received. • Message Failed – the message was not received. 3. After sending the message, your MTP850 Ex/MTP810 Ex will return to the predefined template list or to the message editor screen.
• Sts Failed – the screen returns within a few seconds to the previous display. Wait for the delivery report before sending a new status. If you enter the status menu from a busy talkgroup, audio is momentarily suspended to allow transmission of your status message.
Seite 158
Interactions when the user is in other mode: • TXI Mode - users can read the message but they can not respond to it. They have an option to leave the TXI Mode by pressing soft key or reject the Call-Out message. •...
What to do if... Your MTP850 Ex/MTP810 Ex flashes the following messages: Messages Message Description ...-Rcvd Call received but not answered, or rejected. Attachment The MTP850 Ex/MTP810 Ex could not perform Failed talkgroup attachment. The MTP850 Ex/MTP810 Ex keeps on trying. If it does not succeed, try another talkgroup.
Seite 162
Messages Message Description Faulty Unit Self-test failed. An operational fault has been detected Error... with your MTP850 Ex/MTP810 Ex. Record the error number. Turn your MTP850 Ex/MTP810 Ex off and contact service. Group already The group you are attempting to add already exists in exists the My Groups folder.
Seite 163
Messages Message Description Network Network problems. Please try again later. Trouble No Answer The called party does not answer. No Entries This message is displayed when accessing an empty list. No Group Attachment failed. MTP850 Ex/MTP810 Ex detached from current talkgroup. Please wait until the MTP850 Ex/MTP810 Ex attaches again to the current talkgroup.
Seite 164
Messages Message Description Party Not • The called MTP850 Ex/MTP810 Ex is out-of-range. Please try again later. Available • The called MTP850 Ex/MTP810 Ex is turned off. Please try again later. Please Try The MTP850 Ex/MTP810 Ex could not place the call. Again Please Wait A message during startup.
Seite 165
Messages Message Description Unit is OK Self-test error. A minor fault has been detected with Warn... your MTP850 Ex/MTP810 Ex. The MTP850 Ex/MTP810 Ex is still fully operative. Should this error recur, note the error code and contact service. Unit The MTP850 Ex/MTP810 Ex could not attach to the Not Attached system.
Tones = High Tone; = Low Tone Description Type Repeated Idle • Back to Home display Once • Back to rotary volume use when rotary scroll timer expires • Back to coverage • Back to full service Clear-to-send Once Bad key press Once •...
Seite 168
= High Tone; = Low Tone Description Type Repeated • Talk prohibit Until you release • System busy the PTT. • Time-out timer expire • Called MTP850 Ex/ MTP810 Ex not available or busy • Call disconnected or Once failed due to network •...
Seite 169
= High Tone; = Low Tone Description Type Repeated Emergency Alarm Four times failed Emergency Call Once received Phone ring, duplex According to the Ring Style Until you answer Private Call (reception sub-menu setting. or the call is rejected. Private Call received Until the call is answered.
Seite 170
= High Tone; = Low Tone Description Type Repeated Rotary knob tone Once, when toggling from list control to volume control. Low battery alert Repeated Man Down feature is Once Man Down feature is Once or Repeated Man Down pre-alert Once Man Down device Until you disable...
Index calls full-duplex adjusting volume half-duplex air encryption certificate authority (CA) key deletion cleaning your unit AL (ambience listening) contact list alias contacts sub-menu ambience listening (AL) contrast setup announcement talkgroup (ATG) covert mode antenna attaching/detaching covert mode, one-touch ATG (announcement talkgroup ) audio high/low data setup...
Seite 172
dynamic group number assignment GW (gateway) (DGNA) half-duplex call EE (energy economy) half-duplex private call emergency alarm high/low audio sending in TMO history emergency button dialed call emergency group call missed call making in DMO received call making in TMO home display receiving in DMO home revert, one-touch...
Seite 173
inbox use top microphone InterMNI call missed call history internet protocol (IP) more... sub-menu IP (internet protocol) MSPD (multi slot packet data) multi slot packed data (MSPD) service K (key) mute/unmute bottom key deletion microphone keypad my info sub-menu locking/unlocking keys menu network list...
Seite 174
PD (packet data) SCK (static cipher key) phone call screen saver phone number screen saver setup phone/PABX call screen saver text answering screen saver, one-touch dialing via contact list scrolling making end-stop rotary knob powering on/off security sub-menu side key making a private PPC side key programming PPC (pre-emptive priority call)
Seite 175
TMO group call making receiving TMO/DMO one-touch tones setting ’clear to send’ setting all tones setting keypad tone setting talk permit tone tones setup top microphone transmit inhibit (TXI) mode one-touch trunked mode operation (TMO) TXI (transmit inhibit) unmute/mute bottom microphone user defined template vertical flip display, one-touch...
Turning MTP850 Ex/MTP810 Ex Making a TMO Group Call On/Off From the Home display MTP850 Ex/MTP810 Ex navigate to the desired group. To power the MTP850 Ex/ Press Select soft key (if MTP810 Ex on/off, press and Quick Reference Guide configured).
Seite 178
Making TMO simplex Private Sending Status Message • Text Size Call Select the desired group, then You can see the text on the press and select display in three sizes: From the Home display dial a MENU Messages > Send Status. Standard, Zoomed, or number.
Seite 179
Inhaltsverzeichnis Allgemeine Informationen ..... . Sicherheitsinformationen ......Informationen zur Entsorgung .
Seite 180
Ruftyp ändern ........Rufe empfangen ........Bevorzugter Ruf mit Gesprächsunterbrechung .
Seite 181
DMO-Gruppenrufe über Repeater tätigen ....DMO-Gruppenrufe über Gateway und Repeater tätigen ..DMO-Gruppenrufe empfangen ......DMO-Einzelruf .
Gebrauch bestimmt. Um die Einhaltung der Belastungsgrenzen im Umgang mit Funkfrequenzstrahlung zu gewährleisten, lesen Sie die im Heft über Produktsicherheit und Funkfrequenzstrahlung (Motorola-Veröffentlichung Teile- Nr. Sicherheitsheft 6866588D20/6866588D45/6864117B25) enthaltenen Hinweise über Funkfrequenzstrahlung und Betriebsinformationen, bevor Sie das Funkgerät in Betrieb nehmen.
Genehmigung von Motorola vorliegt. Darüber hinaus werden mit dem Kauf von Produkten von Motorola weder ausdrücklich noch stillschweigend, durch Rechtsverwirkung oder auf andere Weise Lizenzen unter dem Copyright, dem Patent oder den Patentanwendungen von Software von Motorola ausgegeben, außer der Nutzung von normalen, nicht...
Produktspezifische Informationen • Max. Spannung 7,9 V • Max. Stromleistung 1,2 A • Max. RF-Leistung 1 Watt • Max. Lautsprecherleistung 1 Watt bei 20 Ohm • Antennenimpedanz 75 Ohm • Betriebstemperaturbereich -10 °C bis +50 °C • Betriebszeit Ununterbrochen/Mit Unterbrechungen Im Allgemeinen wird die Sende- und Empfangszeit des Funkgeräts (Betriebszykluszeit) vom Kommunikationssystem bestimmt.
Seite 188
Das Signalwort „Vorsicht“ kann auch ohne das Sicherheitssymbol verwendet werden, um Sie über potenzielle Schäden oder Verletzungsgefahren zu informieren, die nicht mit dem Produkt in Zusammenhang stehen. Anmerkungen enthalten Informationen, die wichtiger sind als der umgebende Text, wie beispielsweise Ausnahmen und Voraussetzungen. In Anmerkungen wird der Benutzer zudem auf zusätzliche Informationen hingewiesen, dem Benutzer die Durchführung eines Vorgangs in Erinnerung gerufen...
Erste Schritte Wir bedanken uns bei Ihnen für den Kauf des Motorola MTP850 Ex/MTP810 Ex. Durch erweiterte TETRA-Funktionen und modernste Technologie können Sie mit allen Ihren geschäftlichen und privaten Gesprächspartnern in ständigem Kontakt bleiben. Sie können das MTP850 Ex/MTP810 Ex in Englisch, Deutsch, Französisch, Spanisch, Niederländisch, Schwedisch,...
Beispiel Beschreibung Mehr... > Netze Gibt die Navigation in Menüelementen an. > Sendesperre > Aktivieren Markierter Text zeigt die Auswahl an. Kontakte Zeigt die aktive Einstellung an. Status Zugestellt Informationen, die auf dem MTP850 Ex/ MTP810 Ex-Display angezeigt werden, sind durch eine besondere Darstellung gekennzeichnet.
Umgebung gewechselt werden. Der Akku darf NUR in ungefährlichen Bereichen gewechselt werden. Akku laden Die von Motorola zugelassenen Ladegeräte sorgen für eine optimale Leistung. Andere Ladegeräte laden möglicherweise den Motorola-Lithium-Ionen-Akku nicht vollständig auf oder verkürzen die Lebensdauer des Akkus.
Die Leistung des aufladbaren Akkus, den Sie zusammen mit dem Funkgerät erhalten, hängt von der Behandlung des Akkus ab. Um die Motorola-Garantiebedingungen zu erfüllen und eine hohe Leistung sowie einen langen Lebensdauerzyklus des aufladbaren Akkus von Motorola zu gewährleisten, lesen...
Seite 193
• Im Rahmen des jährlichen Akkuwartungsprogramms oder wie erforderlich (wenn die Akkukontakte verschmutzt sind oder Verschleißerscheinungen aufweisen), sollten die Akkukontakte des Funkgeräts und die Kontakte des Ladegeräts mit dem Reiniger/Schmiermittel DeoxIT®GOLD gereinigt werden. Der Reinigungs-/ Schmiermittelstift DeoxIT®GOLD (Hersteller CAIG Labs, Art.-Nr.
Akkus sind dem Verschleiß unterworfen und müssen ggf. während der Lebensdauer des Funkgeräts ersetzt werden. Um eine maximale Lebensdauer des Handsets zu gewährleisten, ist der Akku stets durch ein Originalsersatzteil von Motorola zu ersetzen. Damit der Akku seine optimale Lebensdauer erreicht, ist das Handset und/oder der Akku nur dann mit dem Ladegerät zu...
Akku-Ladetemperatur Das Ladegerät lädt Akkus nur in einem Temperaturbereich von 1 °C bis 37 °C. Dies liegt daran, dass die interne Akkuzelle im Temperaturbereich von 0 °C bis 45 °C geladen werden kann. Bei niedrigeren Temperaturen (nahe 0 °C) verringert sich die im Akku gespeicherte Kapazität.
Weitere Warnhinweise/Vorsichtsmaßnahmen für Akkus • Lagern des Akkus über 60 °C • Zur Vermeidung von Verletzungen dürfen keine Metallobjekte mit den Akkupolen in Kontakt kommen. • Demontieren Sie den Akku NICHT. • Werfen Sie ihn NICHT in ein Feuer. • Entsorgen Sie den Akku NICHT im Haushaltsmüll. Antenne anbringen Schalten Sie das MTP850 Ex/MTP810 Ex aus, bevor Sie die Antenne anbringen oder entfernen.
Seite 198
Element Beschreibung Antenne Oberes Mikrofon Während Simplexsprechverkehr im Laut-Modus (z. B. bei Gruppenrufen) aktiviert. Seitlicher Anschluss Zum Anschließen von Zubehör und zum Programmieren. Farbanzeige Bietet alphanumerischen Text und Bilder in 65.536 Farben und 130 x 130 Pixel; Hintergrundbeleuchtung, skalierbare Schriftzeichen und Kontrasteinstellungen. Ein-Aus-/Beenden-/Ausgangsmodus-Taste Halten Sie diese Taste gedrückt, um das MTP850 Ex/ MTP810 Ex ein- oder auszuschalten.
Seite 199
Element Beschreibung Sprechtaste (Push-to-Talk, PTT) Diese Seitentaste zum Sprechen bei Rufen im Simplex- Sprechverkehr drücken und halten; zum Hören wieder loslassen. Zum Senden von Status- und Textnachrichten drücken. Programmierbare Seitentasten 1 und 2 Standardprogrammierung: Obere Seitentaste aktiviert/ deaktiviert Hintergrundbeleuchtung; untere Seitentaste aktiviert Bildschirmschoner.
Ein-/Ausschalten (Ein-Aus-/Beenden-/ Ausgangsmodus-Taste) Zum Einschalten des Funkgeräts halten Sie gedrückt. Das MTP850 Ex/MTP810 Ex führt einen Selbsttest und die Registrierungsroutine durch. Nach der erfolgreichen Anmeldung ist das MTP850 Ex/MTP810 Ex betriebsbereit. Zum Ausschalten halten Sie die Taste gedrückt. des Geräts Es ertönt ein Signalton und die Nachricht Schaltet aus wird angezeigt.
Der TXI-Modus bleibt beim Einschalten aktiv. Sie werden gefragt, ob der TXI-Modus eingeschaltet bleiben soll oder nicht. Stellen Sie sicher, dass Sie den funkempfindlichen Bereich verlassen haben, bevor Sie die Übertragungssperre deaktivieren. Drücken Sie die Taste Ja, um die Sendesperre zu deaktivieren.
So halten Sie das MTP850 Ex/MTP810 Ex Das Funkgerät ist mit zwei Mikrofonen ausgestattet: einem oberen Mikrofon für Simplex-Rufe über die Funkzentrale und einem unteren Mikrofon für telefonähnliche Duplex-Rufe. Ein Ruf kann bei hoher oder geringer Lautstärke durchgeführt werden. Wie Sie die geringe oder hohe Lautstärke aktivieren, ist auf Seite 28 beschrieben.
Hohe Lautstärke (Gruppen-, Telefon- und Simplex- Einzelrufe) Halten Sie das MTP850 Ex/MTP810 Ex in aufrechter Position, wobei das obere Mikrofon 5 bis 10 cm von Ihrem Mund entfernt ist. Sprechen Sie in das obere Mikrofon. Hören Sie über den internen Lautsprecher des Funkgeräts. Halten Sie die Antenne mindestens 2,5 cm von Ihrem Kopf und Körper entfernt.
Display Ausgangsanzeige (Standby-Bildschirm) Bei eingeschaltetem Gerät mit Standardtextgröße (siehe „Schriftgröße einstellen“ auf Seite 138) wird im Ruhezustand je nach Modus die folgende Ausgangsanzeige angezeigt: Ausgangsanzeige im Trunking-Modus Ausgangsanzeige im Direkt-Modus Bereich für Statussymbole Netz 1 Ordner 1 DMO-Ordner 1 Textanzeigebereich Gesprächsgruppe 1 Gesprächsgruppe 1 Hallo...
Seite 205
Statussymbol Beschreibung Daten senden/empfangen Wird angezeigt, wenn das MTP850 Ex/MTP810 Ex Daten an ein externes Gerät (Laptop oder Desktop-PC) sendet oder von diesem empfängt. – Standby-Paketdatensitzung. Keine Nummer – zeigt aktive Datensession mit Ziffer 1, 2, 3, or 4 25 %, 50 %, 75 % oder 100 % Bandbreite an. Betrieb im Direkt-Modus Signalstärke (DMO) Zeigt einen ankommenden Gruppenruf im Direkt-...
Statussymbol Beschreibung Lautsp. Aus (geringe Lautstärke) Zeigt an, dass die Audioausgabe nicht über den Ohrhörer erfolgt. (Weitere Informationen finden Sie in der detaillierten Beschreibung der Steuerungstaste für Lautsprecher.) Akkustärke Zeigt den Ladezustand des Akkus an. Wenn das Symbol vollständig angezeigt wird, ist der Akku vollständig geladen.
Statussymbol Beschreibung Man. Abschalten-Signal (rot) Wird angezeigt, wenn die Funktion „Man. Abschalten“ aktiv ist. Dieses Symbol hat zwei Zustände: – frühes Signal; das Funkgerät zeigt die Blinkt Man. Abschalten-Bedingungen an. Um das frühe Signal zu beenden, ändern Sie die Bedingungen, oder drücken Sie die Sprechtaste (PTT).
Überblick über Tasten und Knöpfe Softkeys Drücken Sie , um die Option oder Netz 1 Ordner 1 auszuwählen, die auf dem Bildschirm direkt Gesprächsgruppe 1 über dem linken oder rechten Softkey Hallo angezeigt wird. Im diesem Beispiel wird über Option Kontkt dem Softkey Kontkt angezeigt.
Seite 209
Beispiel für ein kontextsensitives Menü Dieses Beispiel zeigt die Anzeige während der Kontakte Menü „Kontakte“ Bearbeitung eines in der Nummer löschen David Kontakt löschen Kontaktliste aufgeführten Kapazität Kontakts. Drücken Sie in der 2255 Ausgangsanzeige Kontkt. Wählen Zurück Wählen Zurück Blättern Sie zu dem Namen, MENU den Sie bearbeiten möchten.
Funktionstasten Die den Seitentasten oder numerischen Tasten zugewiesenen Funktionen erfragen Sie bitte bei Ihrem Diensteanbieter. Die werkseitige Einstellung der Dauer, wie lange Sie eine der seitlichen oder numerischen Tasten gedrückt halten müssen, um eines dieser Eintasten- Leistungsmerkmale zu benutzen ist benutzen 1 Sekunde.
Seite 211
Funktion Beschreibung Gesprächsgruppenschalter Wechsel zu einer bestimmten Gesprächsgruppe Gesprächsgruppen-Scan Aktiviert/deaktiviert die Funktion „Gesprächsgruppen-Scan“ (nur TMO) Zurück zur Ruft die Ausgangsanzeige des Ausgangsanzeige MTP850 Ex/MTP810 Ex auf Direkt/Normal Wechselt zwischen DMO- und TMO-Modus Statusnachricht Sendet eine dedizierte Statusnachricht an eine dedizierte Adresse Muster für Textnachricht Sendet ein vordefiniertes oder benutzerdefiniertes Muster an eine...
Steuerungstaste für Lautsprecher Drücken Sie , um den Ohrhörer (geringe Lautstärke) oder den Lautsprecher (hohe Lautstärke) zu aktivieren, je nach den Menüeinstellungen. Ruftyp Menüeinstellung Tastenverwendung Menü Lautsprecher für > Einstellungen Gruppen- und Einzelrufe Simplex-Ruf > Audio ein/aus (Gruppe*/Einzelruf) > Audio umschalten >...
Die folgenden Bildschirme zeigen Beispiele für die Anzeige der Einzelruf-Nummer des Rufenden. oder Einzelruf-ID Einzelruf-ID Einzelruf aktiv Einzelruf aktiv ohne Alias mit Alias Simon Bildschirmschoner Sofern vom Diensteanbieter konfiguriert, wird der Bildschirmschoner automatisch auf der Anzeige des MTP850 Ex/MTP810 Ex eingeblendet, sobald sich das MTP850 Ex/ MTP810 Ex für eine vorprogrammierte Zeit im Ruhezustand befindet.
Die Nachricht wird so lange auf der Anzeige des MTP850 Ex/ MTP810 Ex angezeigt, bis eine neue Nachricht empfangen wird. Falls vom Diensteanbieter konfiguriert, zeigt das MTP850 Ex/ MTP810 Ex eine interne Ausgangsanzeige an, bis eine weitere Nachricht empfangen wird. Zeit und Datum Falls vom Diensteanbieter konfiguriert, werden auf der Ausgangsanzeige des MTP850 Ex/MTP810 Ex das Datum...
Funkgerät dauerhaft deaktivieren Ihr MTP850 Ex/MTP810 Ex verfügt über eine Funktion, mit der Ihr Diensteanbieter das Funkgerät dauerhaft deaktivieren kann (z. B. bei Diebstahl oder Verlust). Wenn das MTP850 Ex/MTP810 Ex dauerhaft deaktiviert wurde, kann es nicht mehr betrieben werden. Nach einer dauerhaften Deaktivieren kann das MTP850 Ex/ MTP810 Ex von Ihrem Diensteanbieter nicht erneut aktiviert werden.
TMO- oder DMO-Modus auswählen Allgemein Im Trunking-Modus (TMO-Modus) wird das MTP850 Ex/ MTP810 Ex mit den innerhalb des Systemempfangsbereichs verfügbaren Infrastrukturdiensten betrieben. Im Direkt-Modus (DMO) sind zum Betrieb des MTP850 Ex/ MTP810 Ex keine Infrastrukturdienste erforderlich. Im DMO-Modus erfolgt die Übermittlung direkt von der Antenne des sendenden Funkgeräts zur Antenne des empfangenden Funkgeräts, ohne dass eine Basisstation bzw.
In den TMO- oder DMO-Modus wechseln Sie haben folgende Möglichkeiten, in den TMO- oder DMO-Modus zu wechseln: • Drücken Sie in der Ausgangsanzeige Option, und wählen Sie Direkt-Modus aus, wenn sich das MTP850 Ex/ MTP810 Ex im Normal-Modus befindet • Drücken Sie in der Ausgangsanzeige Option, und wählen Sie Trunk-Modus aus, wenn sich das MTP850 Ex/MTP810 im Direkt-Modus befindet...
Rufe tätigen Weitere Informationen finden Sie in den entsprechenden Abschnitten in der Bedienungsanleitung. Zweifaches Drücken der Sprechtaste (PTT) Wenn diese Funktion von Ihrem Diensteanbieter aktiviert wurde, können Sie den Ton senden, wenn sich das Funkgerät im Ruhezustand oder Gruppenruf-Modus befindet, indem Sie die Sprechtaste (PTT) zweimal drücken.
Rufe empfangen Das MTP850 Ex/MTP810 Ex empfängt einen ankommenden Ruf automatisch. Wenn der Modus „Rückkehr bei Inaktivität“ aktiviert ist, kehrt das MTP850 Ex/MTP810 Ex bei Beendigung des Rufs automatisch zur Ausgangsanzeige zurück. Der Modus „Rückkehr bei Inaktivität“ wird vom Diensteanbieter konfiguriert. Das MTP850 Ex/MTP810 Ex benachrichtigt Sie entsprechend der in der Menüoption „Töne“...
Das Empfangen eines PPC wird in den folgenden Abschnitten erläutert. Auf den Bildschirmen bezieht sich <Beliebiger> aktiver Ruf auf jeden der folgenden Sprachrufe, sofern es sich nicht um einen Notruf handelt: Gruppenruf, Einzelruf, Telefonruf oder Nebenstellenruf. Gruppennotruf während eines Rufs empfangen Das MTP850 Ex/MTP810 Ex empfängt den Gruppennotruf, beendet den laufenden Sprachruf (kein Notruf) und stellt eine Verbindung zum Gruppennotruf her.
Empfangener Simplex-Einzelruf-PPC Bevorzugt Priorität Priorität <Beliebiger> Einzelruf Einzelruf aktiv Drücken Sie aktiver Ruf David David die Sprechtaste (PTT) 2234 2234 Empfangener Duplex-Einzelruf-PPC Bevorzugt <Animation> <Animation> <Beliebiger> Drücken Sie Priorität Einzelr. Priorit. aktiver Ruf eine beliebige Taste Einzelruf aktiv David David 2234 Stumm Stumm...
Fernaktivierung mit Mikrofonfreischaltung (Ambience Listening, AL) Falls diese Funktion von Ihrem Diensteanbieter aktiviert wurde, erlaubt sie einem Konsolenbediener (oder der Funkzentrale) den Aufbau eines speziellen Rufs mit einem bestimmten Funkgerät, um die Sprachaktivitäten in der Nähe zu überwachen. Der Ruf wird ohne Information an das betroffene Funkgerät aufgebaut und gegenüber jedem laufenden Sprachruf mit niedriger Priorität oder einer Paketdatenübertragung bevorzugt.
Ruffunktionen verwenden Mikrofon stummschalten/Stummschaltung des unteren Mikrofons aufheben <Animation> Während eines Telefon-, Nebenstellen- Telefonanruf oder Duplex-Einzelrufs können Sie die David 06754321 Stummschaltung für folgende Zwecke Stumm verwenden: • Um ein Gespräch zu führen, ohne von der Gegenseite gehört zu werden •...
Lokaler Service Dieser Modus, auch als Fallback-Modus bezeichnet, ermöglicht die Kommunikation zwischen mehreren Funkgeräten am selben Standort, wenn die Verbindung zwischen Standort und zentralem Netzcontroller unterbrochen ist. Das Aufrufen und Beenden des lokalen Service (d. h. die Rückkehr zu den systemweiten Diensten) erfolgt automatisch.
Modus „Lokaler Service“ beenden Wenn die Verbindung zum zentralen Netzcontroller wieder hergestellt wird, beendet das MTP850 Ex/MTP810 Ex den Modus „Lokaler Service“, und es geschieht Folgendes: • Das MTP850 Ex/MTP810 Ex gibt einen Ton aus. • Ein stattfindender Ruf während des Modus „Lokaler Service“...
TMO-Gruppenruf Allgemein Ein Gruppenruf ist eine sofortige Kommunikation zwischen Ihnen und anderen in einer von Ihnen ausgewählten Gesprächsgruppe. Teilnehmer können zu einem Gruppenruf dazustoßen und sich aus dem Gruppenruf ausklinken. Eine Gesprächsgruppe ist eine vordefinierte Gruppe von Teilnehmern, die an einem vom Diensteanbieter aufgebauten Gruppenruf teilnehmen oder diesen starten können.
Seite 228
Wenn Sie gleichzeitig einen Ruf tätigen und eine andere Gruppe wählen, gehen Sie wie folgt vor, um beim aktiven Ruf zu sprechen: 1. Schließen Sie den Auswahlbildschirm. 2. Drücken Sie die Sprechtaste (PTT), und beginnen Sie zu sprechen. Wenn Sie die Sprechtaste (PTT) in einem Auswahlbildschirm drücken, wird zu einer neuen Gruppe gewechselt und ein Ruf gestartet.
Dual-Mikrofon-Funktion Siehe „So halten Sie das MTP850 Ex/MTP810 Ex“ auf Seite 18. Gruppen wählen Sie können auf eine der folgenden Weisen eine Gesprächsgruppe wählen. Verwenden Sie dazu: • Drehknopf • Navigationstaste • Alphabetische Suchfunktion • Ordnersuche • Numerische Tastatureingabe bzw. Kurzwahl (falls vom Diensteanbieter entsprechend konfiguriert) Informationen zur Scrollkonfiguration für Gruppen finden Sie auf Seite 48.
Alphabetische Suche verwenden Drücken Sie in der Ausgangsanzeige auf Option Wählen Sie eine Gruppe mittels der alphabetischen Suche aus („Grp. n. Namen“). Wählen Sie die Gruppe. Verwendung der Suche nach Ordner Drücken Sie in der Ausgangsanzeige auf Option Wählen Sie eine Gruppe mittels der Ordnersuche aus („Grp.
Gruppe während eines Rufs auswählen Wenn Sie während eines Rufs beginnen, eine Gruppe auszuwählen, wird die Anzeige Gruppe aktiv oder Notruf aktiv ausgeblendet. Während der Auswahl können Sie keine Informationen zum Rufenden sehen. Drücken Sie Abbre, wenn Sie die Navigationstaste verwenden, und Zurück, wenn Sie die alphabetische oder die Ordnersuche verwenden, um die Informationen zum Rufenden erneut anzuzeigen, während Sie sich im Gespräch befinden.
Scrollkonfiguration für Gruppen Das Blättern mittels Drehknopf oder Navigationstaste kann von Ihrem Diensteanbieter wie folgt konfiguriert sein: • Zum nächsten Ordner blättern: Wenn das Ordnerende beim Blättern durch die Gruppen erreicht wird, beginnt der Scrollvorgang mit der Gruppenliste des nächsten Ordners. Beispiel: Ordner 1 enthält Gruppe11 und Gruppe12.
Gruppenruf tätigen 1. Wenn Sie die gewünschte Gruppe Netz 1 Ordner 1 ausgewählt haben, halten Sie in der Polizei Ausgangsanzeige die Sprechtaste (PTT) Hallo gedrückt. Option Kontkt 2. Warten Sie auf den Ton für die Sprecherlaubnis (falls konfiguriert) und sprechen Sie dann in das Mikrofon.
Seite 234
Die folgenden Bildschirme zeigen Beispiele dafür, wie die Einzelruf-Nummer (ID 124) des Rufenden angezeigt wird. Gruppe aktiv Gruppe aktiv ODER ID:124 Ordner 1 Option Ordner Option Ordner Einzelruf-ID Einzelruf-ID ohne Alias mit Alias Zu ankommenden Rufsignalen sehen Sie sich die Einstellungen im Menü...
Gruppenruf auf dem Standby-Bildschirm bei deaktiviertem Scan empfangen Sie können einen Gruppenruf nur von der ausgewählten Gesprächsgruppe oder der verbundenen ATG empfangen. Gruppe aktiv Das MTP850 Ex/MTP810 Ex empfängt den ID: David Gruppenruf. Option Ordner Gruppenruf auf dem Standby-Bildschirm bei aktiviertem Scan empfangen Mit aktiviertem Scan können Sie einen Gruppenruf aus der eingerichteten Scan-Liste...
Gruppenruf während eines stattfindenden Gruppenrufs empfangen Je nachdem, wie Ihr Diensteanbieter ankommende Rufe konfiguriert hat, geschieht Folgendes: • Der ankommende Ruf wird erzwungen und unterbricht den stattfindenden Ruf (wenn der ankommende Ruf eine höhere Priorität hat als der stattfindende Ruf). ODER •...
Alle Funktionen und Tasten des MTP850 Ex/MTP810 Ex, die eine Übertragung verursachen, z. B. Anmeldung beim Netz, Änderung der Gesprächsgruppe oder des Ordners, Senden von Nachrichten, Drücken der Sprechtaste (PTT) usw., werden deaktiviert. In diesem Fall wird auf der Anzeige „Im TXP-Mod.
Ihr Diensteanbieter kann einige Gesprächsgruppen unter einer übergeordneten Gruppe sammeln und als DGNA an Ihr MTP850 Ex/MTP810 Ex übertragen. In diesem Fall können Sie an Rufen an/von alle(n) Gruppen in der übergeordneten Gruppe teilnehmen. DGNA-Empfang mit Benachrichtigung Wenn eine DGNA-Nachricht empfangen wird und eine DGNA-Benachrichtigung von Ihrem Gesprächsgruppe Liste...
Falls eine DGNA-Nachricht eingeht, die das Löschen aller Gesprächsgruppen fordert, zeigt das MTP850 Ex/MTP810 Ex folgenden Alle Gruppen gelöscht Bildschirm an: Zurück DGNA-Empfang ohne Benachrichtigung Wenn von Ihrem Diensteanbieter keine DGNA- Benachrichtigung konfiguriert wurde, erhalten Sie lediglich ein Tonsignal und eine Benachrichtigung, und zwar nur dann, wenn eine ausgewählte Gruppe durch DGNA geändert wurde.
DMO-Gruppenruf Allgemein Im Direkt-Modus (DMO-Modus) kann das MTP850 Ex/ MTP810 Ex ohne die Infrastruktur des Diensteanbieters verwendet werden. Der Direkt-Modus erlaubt die Kommunikation mit Funkgeräten, die ebenfalls im Direkt-Modus betrieben werden und auf die gleiche Frequenz und Gesprächsgruppe eingestellt sind wie Ihr MTP850 Ex/MTP810 Ex. Im DMO-Modus können nur Gruppenrufe, Gruppennotrufe und Simplex-Einzelrufe getätigt werden.
Wenn die Übertragungssperre aktiviert wird, während sich das Funkgerät im DMO-Modus befindet, ist die Sprechtaste (PTT) deaktiviert. Sie können nur hören. Weitere Informationen zur Übertragungssperre finden Sie auf Seite 52. Die DMO- Gesprächsgruppenauswahl ist erlaubt, wenn die Übertragungssperre aktiviert ist. Dual-Mikrofon-Funktion Siehe „So halten Sie das MTP850 Ex/MTP810 Ex“...
Scrollkonfiguration für Gruppen Siehe „Scrollkonfiguration für Gruppen“ auf Seite 48. Gateway/Repeater-Auswahl Verwenden Sie das DMO-Konfig.-Untermenü, um die Gateway- und Repeater-Optionen einzustellen. DMO-Ordner 1 Polizei 1. Drücken Sie Option, um das Menü mit den Hallo Optionen im Direkt-Modus zu öffnen: Option Kontkt Untermenü...
DMO-Gruppenrufe über Gateway wählen Gehen Sie im DMO-Modus zum Wählen eines Gateways wie folgt vor, um einen Ruf über das Gateway für die gewählte Gesprächsgruppe aufzubauen: 1. Drücken Sie Option, blättern Sie zu Konfig., und drücken Sie Wählen. 2. Blättern Sie zu Gateway, und drücken Sie Wählen. 3.
Wenn das MTP850 Ex/MTP810 Ex ein geeignetes Gateway erkennt, wird das Gateway-Symbol durchgängig angezeigt. DMO-Ordner 1 Polizei Hallo Option Kontkt DMO-Gruppenrufe über Repeater wählen Gehen Sie im DMO-Modus zum Wählen der Repeater- Option wie folgt vor, um einen Ruf über den Repeater für die gewählte Gesprächsgruppe aufzubauen: 1.
3. Auf der Anzeige wird die letzte „GW + Rep.“-Typ-Auswahl angezeigt. Blättern GW-Optionen: Automatisch Sie mit der Navigationstaste zur Auswahl, Spezifisch und drücken Sie Wählen: Automatisch Das MTP850 Ex/MTP810 Ex – Wählen Zurück verwendet das erste verfügbare Gateway für die Gesprächsgruppe. Das Gateway-Symbol und das Repeater-Symbol blinken beim Auswählen der Option.
DMO-Gruppenrufe über Gateway tätigen 1. Wählen Sie im DMO ein Gateway, wie unter „DMO-Gruppenrufe über Gateway wählen“ auf Seite 60 beschrieben. 2. Tätigen Sie den Ruf für die gewählte Gesprächsgruppe: • Wenn Sie die Sprechtaste (PTT) drücken, während das Gateway nicht verfügbar ist, starten Sie einen DMO-Ruf ohne Gateway.
• Wenn Sie die Sprechtaste (PTT) drücken, während der gewählte Repeater MS – MS verfügbar ist, der Ruf vom Repeater jedoch abgewiesen wird, gibt das MTP850 Ex/MTP810 Ex einen Ton aus und zeigt den folgenden Bildschirm an, um Sie darüber zu informieren, dass der Ruf ohne Gateway aufgebaut wird.
• Wenn Sie die Sprechtaste (PTT) drücken, während sowohl Gateway als auch Repeater verfügbar sind, wird versucht, einen Ruf über das Gateway zu starten. > Wenn dieser Versuch erfolgreich ist, startet das MTP850 Ex/MTP810 Ex einen DMO-Ruf mit Gateway. Das Gateway-Symbol wird durchgängig angezeigt.
Die folgenden Bildschirme zeigen Beispiele dafür, wie die Identität des Rufenden angezeigt werden kann. Zu Rufsignalen sehen Sie sich die Einstellungen in der Menüoption „Töne“ an (Seite 131) DMO-Gruppenrufe empfangen (MS – MS) Gruppe aktiv Gruppe aktiv Gruppe aktiv DMO-Ordner 1 ID:124 ODER ODER...
Das Gateway (plus DMO)- oder Repeater-Symbol wird je nach stattfindendem Ruftyp angezeigt (Gateway oder Repeater). • Wenn der Modus „MS – MS“ gewählt ist und das Funkgerät einen Ruf über Repeater empfängt, wird das Repeater-Symbol angezeigt (wenn der Repeater-Modus vom Diensteanbieter aktiviert ist, andernfalls wird der Ruf nicht angenommen).
Einzelruf Allgemein Ein Einzelruf, auch End-End-Ruf oder einzelner Ruf genannt, ist ein Ruf zwischen zwei Personen. Mit einem anderen Funkgerät kann das Gespräch nicht gehört werden. Die folgenden Rufe sind möglich: • Duplex-Ruf (wenn vom System zugelassen), im TMO- Modus oder •...
Über die Kontaktliste wählen Über die Kontaktliste können Sie eine zuvor gespeicherte Nummer wählen. Drücken Sie Kontkt, und suchen Sie die gespeicherte Nummer ( oder Solange die Sendesperre aktiviert ist, werden eingehende Einzelrufe zwar angezeigt, können aber nicht beantwortet werden. Liste „Letzte Rufe“...
Einzelruf im DMO-Modus Falls vom Diensteanbieter entsprechend konfiguriert, können im DMO-Modus Einzelrufe empfangen und getätigt werden. Sie können nur dann einen DMO-Einzelruf empfangen und tätigen, wenn sich das MTP850 Ex/MTP810 Ex im DMO- Modus befindet. Einzelrufe über DMO-Repeater und/oder DMO- Gateway werden nicht unterstützt.
1. Drücken Sie die Sprechtaste (PTT), um antworten zu können, und beginnen Sie zu sprechen. 2. Der Ruf wird nach einer vorprogrammierten Zeitspanne oder Drücken von beendet. Drückt der gerufene Teilnehmer , wird der DMO- Einzelruf für eine bestimmte Zeit unterbrochen; falls der rufende Teilnehmer den Ruf noch überträgt, wird dieser wieder aufgenommen.
Rufwarteschlange Ein Ruf kann aus zwei Gründen zur Warteschlange hinzugefügt werden: wenn während des Rufaufbaus keine Informationen zur Infrastruktur verfügbar sind, oder wenn die erneute Funkauswahl während eines aktiven Rufs erfolgt. Das MTP850 Ex/MTP810 Ex bleibt für einen vorprogrammierten Zeitraum in der Warteschlange. Sobald die Informationen verfügbar sind, wird der Ruf fortgesetzt.
Telefon- und Nebenstellenrufe Allgemein Mit der Funktion Telefon Anruf können Sie Anrufe ins Festnetz oder ins Mobilfunknetz tätigen. Mit der Funktion Nebenstellenruf können Sie lokale (Büro-) Nebenstellen anrufen. Diese Art Ruf muss vom Diensteanbieter aktiviert werden. In diesem Dokument bezieht sich der Begriff „Telefonnummer“...
Über die Kontaktliste wählen Über die Kontaktliste können Sie eine zuvor gespeicherte Nummer wählen. Drücken Sie Kontkt, und suchen Sie die gespeicherte Nummer ( oder ). Wenn für einen Kontakt mehrere Nummern gespeichert sind, verwenden , um die Nummer zu wählen. Wenn für einen Kontakt mehrere Nummern gespeichert sind, werden um das Kontaktsymbol Auswahltasten angezeigt Verwenden Sie zum Auswählen der Nummern die...
Telefon- oder Nebenstellenrufe entgegennehmen 1. Das MTP850 Ex/MTP810 Ex wechselt zum ankommenden Telefon-/Nebenstellenruf. 2. Um den ankommenden Ruf entgegenzunehmen, drücken oder eine beliebige andere Taste, sofern programmiert (außer Ausgangsmodus-/Ende-/Ein-/Aus-Taste). 3. Um den Ruf zu beenden, drücken Sie Wenn das Gespräch vom gerufenen Teilnehmer oder durch eine Verbindungsstörung beendet wird, sehen Sie auf der Anzeige die Nachricht Anruf beendet.
Notrufbetrieb Allgemein Der Notrufbetrieb ist im TMO-Modus und im DMO-Modus verfügbar, wenn das MTP850 Ex/MTP810 Ex betriebsbereit ist. Die Notrufmodus-Anzeige (Signale) kann von Ihrem Diensteanbieter deaktiviert werden. Dual-Mikrofon-Funktion Siehe „So halten Sie das MTP850 Ex/MTP810 Ex“ auf Seite 18. In den TMO- oder DMO-Modus wechseln Siehe „TMO- oder DMO-Modus auswählen“...
Ein Gruppennotruf ist als nicht-taktischer oder taktischer Ruf konfiguriert. • Ein nicht-taktischer Ruf wird in einer Gesprächsgruppe initiiert, die von Ihrem Diensteanbieter bestimmt wird. Die Gruppe kann sich von der unterscheiden, die auf dem Funkgerätbildschirm angezeigt wird, wenn der Ruf gestartet wird.
Das Notrufsignal ist eine spezielle Statusmeldung, die an die Infrastruktur gesendet wird, bevor der Gruppennotruf gestartet wird. Das Funkgerät wartet möglicherweise auf eine Infrastrukturanerkennung für diesen Alarm und wiederholt den Versuch. Bei jedem Drücken der Notruftaste sendet das Funkgerät ein Notrufsignal. Über das Notrufmikrofon können Sie sprechen, ohne die Sprechtaste (PTT) zu drücken.
Halten Sie die Notruftaste gedrückt, um in den Notrufmodus zu wechseln. Notruf Ordner 1 Wenn das MTP850 Ex/MTP810 Ex Gesprächsgruppe 1 ausgeschaltet ist, drücken Sie diese Taste, Hallo um das MTP850 Ex/MTP810 Ex im Option Zurück Notrufmodus einzuschalten (falls konfiguriert). Das Funkgerät beendet den Notrufmodus und wechselt in die Ausgangsanzeige: •...
Oder – falls entsprechend vom Diensteanbieter konfiguriert – sendet das MTP850 Ex/MTP810 Ex ein Notrufsignal: • Wenn Sie die Notruftaste betätigen, ohne zuvor in den Notrufmodus zu wechseln. - Andere Notrufdienste, wie z. B. das Starten des TMO- Notrufmodus oder das Initiieren des privaten Notrufs, sind nicht verfügbar.
Seite 268
Beim Wechsel in den Notrufmodus passiert Folgendes: 1. Das MTP850 Ex/MTP810 Ex sendet automatisch ein Notrufsignal an die Funkzentrale (falls von Ihrem Diensteanbieter entsprechend konfiguriert). 2. Sie hören einen Sprecherlaubniston. 3. Die folgende typische Anzeige erscheint: Das Mikrofon bleibt für die Länge einer von Ihrem Diensteanbieter festgelegten und Notrufmikrofon ein programmierten Zeitdauer aktiviert.
Wenn das MTP850 Ex/MTP810 Ex den Ruf empfängt, wird auf der Anzeige Notruf aktiv und die Identität des Rufenden angezeigt. Wenn das MTP850 Ex/MTP810 Ex beim Wechsel in den Notrufmodus einen Notruf empfängt und das Notrufmikrofon vom Diensteanbieter aktiviert war, wird die Nachricht „Warte auf Mikro“...
Ruftyp ändern Die Infrastruktur kann laufende Gespräche wie folgt ändern: • Gruppennotruf in privaten Notruf und umgekehrt. • Einen der obigen Rufe in einen „Telefon Anruf“. Wenn das Notrufmikrofon während der Änderung unterbrochen wird, wird die Nachricht Notrufmikro Aus angezeigt. Führen Sie den geänderten Ruf abhängig vom Ruftyp fort.
Stillen Notrufmodus beenden Der stille Notrufmodus wird beendet: • wenn Sie zunächst Menü und anschließend innerhalb von 3 Sekunden die Taste # drücken. • wenn das stille Notrufsignal nicht erfolgreich ist oder abgelehnt wird Berücksichtigen Sie die Zeit, während der das Funkgerät auf die Antwort auf das Alarmsignal wartet.
Ausschalten im stillen Notrufmodus Wenn Sie das Funkgerät im stillen Notrufmodus ausschalten, wird das Gerät nur scheinbar ausgeschaltet. Audio- und Sichtanzeigen werden in diesem Fall deaktiviert, das Gerät ist jedoch nach wie vor eingeschaltet und befindet sich im stillen Notrufmodus. Wenn der stille Notrufmodus beendet wird, nachdem das Funkgerät in diesem Modus ausgeschaltet wurde, wird das Gerät ohne entsprechenden Hinweis...
Gruppennotrufe tätigen So initiieren Sie einen Ruf oder nehmen ihn an: 1. Wechseln Sie in den Notrufmodus, indem Sie die Notruftaste drücken. 2. Halten Sie die Sprechtaste (PTT) gedrückt. 3. Warten Sie auf den Sprecherlaubniston (falls konfiguriert), und sprechen Sie. 4.
Browser verwenden Der WAP (Wireless Application Protocol)-Browser bietet verschiedene Dienste auf dem Funkgerät, wie z. B. Datenbankzugriff. Fragen Sie Ihren Diensteanbieter nach der Verfügbarkeit dieser Funktion. Symbole Symbol Beschreibung Über Wireless Transport Security (WTLS) zur Website https://... navigieren In unsicheren Browsersitzungen werden die Paketdaten-Symbole angezeigt.
Seite 276
• Die zuletzt geöffnete Seite, falls Sie den Browser erneut aktivieren oder die Arbeit mit dem Browser wieder aufnehmen. Die Informationen zur letzten Seite werden aus dem Cache abgerufen, falls die Seitenzeit nicht abgelaufen ist und der Browser genügend Speicher zur Verfügung hat, um die Informationen zu diesem Zeitpunkt aus dem Cache wiederherzustellen.
Tipps zum Browsen Führen Sie die nachfolgenden Schritte aus, um das Browsen zu vereinfachen. Lesezeichen über das Fenster „Navigieren > Seite markieren“ erstellen Markieren Sie eine Webseite, um diese schnell herunterzuladen. 1. Starten Sie den Browser, und navigieren Sie zur erforderlichen Seite.
Lesezeichen verwenden 1. Starten Sie den Browser. 2. Blättern Sie zum Fenster „Lesezeichen“. 3. Blättern Sie zum gewünschten Lesezeichen, und wählen Sie GehZu aus. Das Lesezeichen lädt die ausgewählte Seite aus dem Web herunter. Zugriffstasten erstellen Wenn Sie einer Zugriffstaste ein Lesezeichen zuweisen (Tasten ), können Sie die jeweilige Webseite wxyz...
Gespeicherte Seiten auswählen 1. Starten Sie den Browser. 2. Blättern Sie zum Fenster „Lesezeichen“. 3. Wählen Sie Organisieren aus, falls keine gespeicherten Lesezeichen vorhanden sind, oder wählen Sie Mehr... 4. Wählen Sie GehZu aus, um den Ordner „Gespeicherte Seiten“ zu öffnen. 5.
• Die Browsereingabe ist während der Fernaktivierung mit Mikrofon-Freischaltung (Ambience Listening, AL) aktiviert. Wenn Sie zu vorher gespeicherten Seiten navigieren, bleibt der AL-Zustand erhalten. • Wenn Sie „Packet Data“ zum ersten Mal aktivieren, wird AL getrennt, und es ist wieder der gleiche Zustand wie vor der Aktivierung vorhanden.
Tastenverwendung Wenn der Browser aktiv ist, erfolgt die unten beschriebene Aktion innerhalb oder außerhalb des Editors. Tastendruck Aktion Drücken: • Im Editor: Zum Eingeben einer Ziffer oder eines Zeichens, je nach ausgewähltem Eingabemodus. • Außerhalb des Editors: Zum Auswählen der wxyz erforderlichen Objektliste in einer nummerierten Liste.
Tastendruck Aktion Wechselt zum vorherigen Fenster. Im Editor: Wechselt nach links. Fungiert als „Rückwärts“-Funktion. gedrückt halten Wechselt zum nächsten Fenster. Im Editor: Verschiebt den Cursor nach rechts und gibt am Ende des Worts ein Leerzeichen ein. Fungiert als „Vorwärts“-Funktion. gedrückt halten Gedrückt halten in der Mitte Automatische Wiederholung...
Menüfenster Beschreibung Bietet Zugriff auf zuletzt geöffnete Seiten Verlauf und zeigt die Position der derzeit geladenen Seite im Verlaufsstapel an. Extras Bietet Zugriff auf Anwendungen und Dienstprogramme. Die folgenden Fenster werden gemäß dem Kontext angezeigt: Wird nur angezeigt, wenn zusätzliche Optionen Optionen für das Fenster oder die Seite verfügbar sind.
Seite 284
Erweitert... 1. Wählen Sie im Fenster „Navigieren“ die Option „Erweitert...“ aus. 2. Auf dem Bildschirm wird eine Liste der Objekte für den Zugriff auf erweiterte Browserfunktionen und -einstellungen angezeigt. Wählen Sie das erforderliche Objekt aus. Einstellungen... 1. Wählen Sie im Fenster „Navigieren“ Erweitert... >...
Seite 285
Sicherheit... 1. Wählen Sie im Fenster „Navigieren“ Erweitert... > Sicherheit... aus. 2. Wählen Sie das erforderliche Objekt aus. • Sicherer Prompt – Zum Aktivieren/Deaktivieren der Browsermeldung, dass eine ungesicherte Verbindung durch eine sichere Verbindung ersetzt wurde und umgekehrt. • Akt. Zertifikate – Zum Anzeigen des digitalen Zertifikats, das den Server identifiziert, der das aktuelle Dokument sendet.
Browser neu starten 1. Wählen Sie im Fenster „Navigieren“ Erweitert... > Browser neu starten aus. 2. Der Browser wird neu gestartet, wobei der Verlauf gelöscht wird. Informationen … 1. Wählen Sie im Fenster „Navigieren“ Erweitert... > Info... aus. 2. Auf dem Display werden Informationen zur aktuellen Version des Handy-Browsers „Openwave“...
Seite 287
• Löschen – Zum Löschen des Lesezeichens. • Neues Lesezeichen – Zum Erstellen eines neuen Lesezeichens. • Neuer Ordner – Zum Erstellen eines neuen Ordners. • Versch. – Zum Verschieben dieses Lesezeichens in einen neuen Ordner (oder in den Ordner „Lesezeichen“). •...
Fenster „Verlauf“ In diesem Fenster wird eine Liste (bis zu neun Verlaufseinträge) der zuletzt besuchten Seiten angezeigt. Jeder Verlaufseintrag zeigt einen Titel an, falls vorhanden. (Andernfalls wird Kein Titel angezeigt.) So navigieren Sie zu einer kürzlich besuchten URL: 1. Wählen Sie die URL aus. 2.
Fenster „Optionen“ Dieses Fenster wird der jeweiligen Seite angepasst. Fenster „Bild“ Dieses Fenster wird im Browsermenü angezeigt, wenn Sie das Herunterladen von Bildern über das Fenster Navigieren > Erweitert... > Einstellungen... Folgende Objekte sind verfügbar: • Speich – Zum Speichern des Bildes auf dem Funkgerät. •...
Modus Softkey Aktion – Text in Alphabetische Zeichen Kleinbuchstaben Kleinbuchstaben eingeben – Text in Alphabetische Zeichen Großbuchstaben Großbuchstaben eingeben Symbole Symbole eingeben Ziffern eingeben. Numerisch http-Modus Eingabetaste WAP-Box Diese Funktion muss von Ihrem Diensteanbieter aktiviert werden und ist im DMO-Modus nicht verfügbar.
Titel: Ablaufdatum der Nachricht an. Sie haben 4 neue Nachrichten Drücken Sie Link aufrufen, um den Link im URL: http://www.motorola Browser zu öffnen. Link aufrufen Zurück Das Untermenü WAP-Box umfasst folgende Optionen: • Wählen Sie Link öffnen aus, und drücken Sie auf Wählen, um den Browser zu öffnen.
Seite 292
> Hoch – Animation und Symbol (blinkend) werden angezeigt, und der Ton für „Neue WAP-Nachricht“ wird ausgegeben. > Mittel – Animation und Symbol werden angezeigt, und der Ton für „Neue WAP-Nachricht“ wird ausgegeben. > Niedrig – Symbol wird angezeigt, und der Ton für „Neue WAP-Nachricht“...
GPS-Ortungsdienste Die GPS-Standortfunktion verwendet Informationen von Satelliten des Globalen Positionsbestimmungssystems (GPS), die die Erde umkreisen, um die ungefähre geografische Position Ihres Funkgeräts zu bestimmen. Die Verfügbarkeit und Genauigkeit dieser Standortdaten (und die Zeit, die zur Berechnung der Daten benötigt wird) hängt von der Umgebung ab, in der Sie das Funkgerät einsetzen.
• Unter Metall- oder Betondächern oder Gerüsten • Neben leistungsstarken Funk- oder Fernsehtürmen • Wenn Ihre GPS-Antenne verdeckt ist (zum Beispiel von Ihrer Hand oder anderen Objekten) oder auf den Boden zeigt • In extremen Temperaturbereichen außerhalb der Funktionsbereiche Ihres Funkgeräts Auch wenn in solchen Situationen die Berechnung der Standortdaten funktioniert, kann dies länger als in anderen Situationen dauern.
• Positionieren Sie das Funkgerät, um den Empfang zu verbessern. Die Signale der GPS-Satelliten werden auf Ihre GPS-Antenne übertragen, die sich in der Antenne Ihres Funkgeräts befindet. Halten Sie das Funkgerät von Ihrem Körper entfernt, damit die Antenne Satellitensignale optimal empfangen kann. Decken Sie die Antenne daher weder mit den Händen noch auf andere Weise ab.
GPS aktivieren/deaktivieren 1.Wählen Sie im Hauptmenü Weiter... Schnittstelle > Standort > Schnittstelle aus. Die aktuelle Auswahl (Ein/Aus) ist hervorgehoben. 2. Wählen Sie die gewünschte Einstellung Wählen Zurück aus. Auf der Anzeige wird Folgendes angezeigt: • GPS-Service ein • GPS-Service aus Zum GPS-Ortungsdienst wechseln Drücken Sie zum Aufrufen des GPS- Standort...
Seite 297
Position anzeigen 1. Wählen Sie im Hauptmenü Weiter... > Standort > Position aus. Position <Zeit> 2. Blättern Sie, um den Inhalt des gesamten <Breitengrad> <Längengrad> Bildschirms zu sehen. <Verfolgte Satelliten> Es werden folgende Informationen zum Auffr. Zurück Zeitpunkt der letzten Standortberechnung angezeigt (falls verfügbar): •...
Wenn Sie einen Ruf oder ein Signal auf dem Funkgerät empfangen haben, während Sie versucht haben, Ihren Standort zu bestimmen, wird der Bildschirm Position ausgeblendet; das Funkgerät versucht jedoch weiterhin, den Standort zu bestimmen. Wenn die Standortbestimmung erfolgreich war, werden die neuen Standortdaten angezeigt, wenn Sie den Bildschirm Position das nächste Mal anzeigen.
Das Menü So rufen Sie die Menüpunkte auf: Sie können die Menüpunkte während eines Rufs öffnen. Wenn Sie ein Menü anzeigen, während ein neuer Ruf startet, schließt das Funkgerät das Menü. 1. Drücken Sie MENU 2. Blättern Sie zum gewünschten Menüpunkt, drücken Sie dann zum Auswählen Wählen oder Wenn der Menüpunkt einen weiteren Satz Menüpunkte enthält (wie im Beispiel unten), wiederholen Sie Schritt 2.
So verlassen Sie die Menüpunkte: Drücken Sie Das MTP850 Ex/MTP810 Ex wird möglicherweise beendet, wenn nach einer bestimmten Wartezeit kein Tastendruck erkannt wurde. Menüsymbole Über die nachfolgenden Symbole können Sie Menüpunkte auf den ersten Blick erkennen. Menüsymbol Beschreibung Hauptmenüpunkte/Kontextsensitives Menü Dieses Symbol wird über angezeigt, wenn MENU...
Seite 302
Einstellungen Töne Tastaturton Alle Töne Sprecherlaubnis Kein Ton Kurzer Ton Normaler Ton Senden-OK Ton An Ton Aus D-PTT D-PTT Tontyp Einfach Zweifach Dreifach Anzeige Anzeige drehen Textgröße Extra Zoom Zoom Standard Bildschirmschoner Auto Deaktiviert Beleuchtung Auto Deaktiviert Hgrdmuster Kontrast Zeit & Datum Anzeige Zeit &...
Seite 303
Mehr... Gruppen-Einst. Scan Scannen Ein/Aus Liste wählen Aktive Liste Scan-Listen <40 Listen> Gruppen-Einst. Meine Gruppen [Neuer Ordner] <Ordnername> <Ordnername> Meine Infos Meine Einzelr.Nr. Meine Tel.-Nr. Letzte Rufe Gewählt Empfangen Verpasst Netze Netzauswahl Nur Heimatnetz Netz wählen Trunk-Modus Direkt-Modus TXI-Modus Aktivieren Deaktivieren Standort Position...
Nachrichten Weitere Informationen finden Sie unter „Nachrichten“ auf Seite 157. Kontakte Allgemein Das Untermenü „Kontakte“ speichert Einzelrufnummern, Telefonnummern und Nebenstellennummern. Sie können jedem Kontakteintrag mehrere Nummern zuweisen. Ein Kontakteintrag umfasst Folgendes: • Name – Ein Name ist erforderlich, wenn Sie dem Eintrag mehrere Nummern zuweisen;...
Kontaktsymbole In der Kontaktliste werden möglicherweise folgende Symbole neben den Kontaktnummern angezeigt. Diese geben den Typ der gespeicherten Nummer an. Kontaktsymbol Beschreibung Einzelruf-ID-Nummer Mobiltelefonnummer Private Telefonnummer Büro-Telefonnummer Nebenstellennummer Andere Telefonnummer Auswahltasten Zeigen an, dass für den Kontakt mehrere Nummern gespeichert sind. Kontakte erstellen Kontakte 1.
Nummern löschen 1. Blättern Sie in der Kontaktliste zu dem Eintrag mit der Nummer, die Sie löschen möchten. 2. Blättern Sie nach links oder rechts, um den Kontakttyp der zu löschenden Nummer anzuzeigen. 3. Drücken Sie MENU 4. Wählen Sie Nummer löschen aus. 5.
Tastatur sperren/entsperren So verhindern Sie ein versehentliches Drücken der Tasten: 1. Drücken Sie MENU Tastensp. Einst. Tastatur sperren ODER Autom. Sperre: EIN Verzögerung: 5 min Starten Wählen Sie im Hauptmenü Sicherheit Gesperrt:Aus > Tastensperre aus. Die gesamte Tastatur Wählen Zurück mit Ausnahme der Taste ist nun gesperrt.
Luftschnittstellen-Verschlüsselung Ein/Aus Wählen Sie im Hauptmenü Sicherheit > Verschlüsselung aus. Dieses Untermenü erlaubt Ihnen, den Status der Luftschnittstellen-Verschlüsselung (Ein/Aus) anzuzeigen. Die Rufverschlüsselung sorgt für eine vertrauliche Verarbeitung zwischen Ihnen und dem System. Wenn die Verschlüsselung eingeschaltet ist und Sie einen unverschlüsselten Ruf empfangen, zeigt das MTP850 Ex/MTP810 Ex die Nachricht „Sprache &...
K-Prüfung Wählen Sie im Hauptmenü Sicherheit > K-Prüfung aus. K (Key) ist ein geheimer Schlüssel, den die Infrastruktur nutzt, um das MTP850 Ex/MTP810 Ex im System zu authentifizieren. Er ist Teil der Authentifizierung, die eine vertrauliche Verarbeitung zwischen Ihrem MTP850 Ex/ MTP810 Ex und dem System sicherstellt.
DMSCK-Prüfung Wählen Sie im Hauptmenü Sicherheit > DMSCK Prüfung aus. SCK (Static Cipher Key) ist ein geheimer Schlüssel, den die Infrastruktur zur Ruf- und Datenverschlüsselung im System nutzt. Die Luftschnittstellen-Verschlüsselung sorgt für eine vertrauliche Verarbeitung zwischen dem MTP850 Ex/ MTP810 Ex und dem System. Ihr MTP850 Ex/MTP810 Ex sollte über eine Reihe SCKs verfügen.
Verdeckter Modus Wählen Sie im Hauptmenü Sicherheit > Verdeckter Modus aus. Verdeckter Modus Verdeckten Modus aktivieren Wählen Sie Ein aus. Alle Töne sind ausgeschaltet, und die Wählen Zurück Hintergrundbeleuchtung und LED werden sofort deaktiviert. Gruppen-Audio wird über den Ohrhörer ausgegeben. Verdeckten Modus deaktivieren Wählen Sie Aus aus.
Einstellungen Wählen Sie im Hauptmenü Einstellungen aus. Einstellungen Dieses Untermenü erlaubt Ihnen, Ruftonart die Konfiguration des MTP850 Ex/MTP810 Lautstk. einst. Sprache Ex zu ändern: Ruftonart, Lautstärke, Daten einst. Audio Sprache, Dateneinstellung, Lautsprecher, Wählen Zurück Töne, Zeit, Datum und Anzeige. Ruftonart einstellen Im Untermenü...
4. Stellen Sie die Lautstärke ein. Sie hören einen Feedback- Ton, und die Lautstärkeleiste wird eingeblendet. 5. Drücken Sie Zurück, um diese Funktion zu beenden. Die Lautstärke von Vorfallmeldungen kann nicht eingestellt werden. Arbeitssprache der Anzeige einstellen Wählen Sie im Hauptmenü Einstellungen >...
Seite 314
• Nur Daten – Das MTP850 Ex/MTP810 Ex dient als Modem. Das MTP850 Ex/MTP810 Ex weist ankommende und abgehende Sprachanrufe (mit Ausnahme von Notrufen) sowie Status- und Textnachrichten ab. • Daten&Gespräch – Das MTP850 Ex/MTP810 Ex dient als Modem; Sprachrufe haben jedoch Priorität vor Datenrufen und unterbrechen diese.
Audioprofile einstellen Das Audioprofil ist ein Profil, über das die Audioparameter des Funkgeräts an die aktuelle Betriebsumgebung angepasst werden. Zum Einstellen eines Audioprofils wählen Sie im Hauptmenü Einstellungen > Audio > Audioprofil aus. Blättern Sie zum gewünschten Muster, und wählen Sie es aus. Einstellung Audio Die Tonausgabe (Lautsprecher/Ohrhörer) für Einzel- und Gruppenrufe kann anhand der vorgesehenen...
Tastaturton einstellen So aktivieren/deaktivieren Sie den Tastaturton, der bei jedem Tastendruck ertönt: 1. Wählen Sie im Hauptmenü Einstellungen > Töne > Tastenton aus. 2. Blättern Sie durch die Einstellungen (Ein/Aus). 3. Wählen Sie die gewünschte Einstellung, und drücken Sie Wählen oder Zurück, um die Anzeige zu verlassen. Alle Töne einstellen So aktivieren/deaktivieren Sie alle Töne (Tastaturton und andere Töne Ihres MTP850 Ex/MTP810 Ex, die Aktivität...
Seite 317
So ändern Sie den Sprecherlaubniston: 1. Wählen Sie im Hauptmenü Einstellungen > Töne > Freiton aus. 2. Blättern Sie durch die Einstellungen. 3. Wählen Sie die gewünschte Einstellung aus, und drücken Sie Wählen. Drücken Sie Zurück, um diese Funktion zu beenden. Ton für „Senden-OK“...
Zeit- und Datumsfunktionen Im Menü „Zeit und Datum“ wird Datum und Uhrzeit der Anzeige eingestellt. Wählen Sie im Hauptmenü Einstellungen > Zeit & Datum aus. Zeit- und Datum-Anzeigeeinstellungen Wählen Sie im Hauptmenü Einstellungen > Zeit & Datum > Anzeige aus. Auf der Anzeige wird die aktuelle Einstellung angezeigt: 1.
Datumsformat einstellen So ändern Sie das angezeigte Datumsformat (TT/MM/JJ, MM/TT/JJ oder TT-MON-JJ): 1. Wählen Sie im Hauptmenü Einstellungen > Zeit & Datum > Format > Datumsformat aus. 2. Blättern Sie durch die Einstellungen. 3. Wählen Sie die gewünschte Einstellung aus, und drücken Sie Wählen.
Zeitabweichung einstellen So stellen Sie die lokale Zeitabweichung ein: 1. Wählen Sie im Hauptmenü Einstellungen > Zeit & Datum > Set > Zeitabweichung aus. 2. Geben Sie die Zeitabweichung mit der Navigationstaste ein, und drücken Sie Fertig. 3. Drücken Sie Abbre, um diese Funktion zu beenden. Die Zeitabweichung kann in 15-Minuten-Schritten bis zu 14 Stunden nach vorne oder nach hinten eingestellt werden.
Vertikales Drehen der Anzeige Wenn diese Funktion aktiviert ist, wird der Inhalt auf der Anzeige um 180° Grad gedreht. Diese Funktion ist insbesondere für Benutzer nützlich, die das MTP850 Ex/ MTP810 Ex an der Schulter, an einem Gurt oder an der Kleidung befestigt tragen müssen.
Nach links und rechts blättern mit der Navigationstaste: MENU MENU MENU So beenden Sie die gedrehte Anzeige: Wählen Sie im Hauptmenü Einstellungen > Anzeige > Anzeige drehen > Aus aus. Schriftgröße einstellen 1. Wählen Sie im Hauptmenü Einstellungen > Anzeige >...
Hintergrundbeleuchtung einstellen Das MTP850 Ex/MTP810 Ex verfügt über zwei Einstellungen für die Hintergrundbeleuchtung: Auto: Die Hintergrundbeleuchtung wird durch einen beliebigen Tastendruck aktiviert. Die Hintergrundbeleuchtung bleibt eingeschaltet, bis der vorprogrammierte Timer abgelaufen ist. Deaktivieren: Die Hintergrundbeleuchtungs-Funktion ist deaktiviert. So ändern Sie die Einstellung der Hintergrundbeleuchtung: 1.
Energieeinsparung Die Energieeinsparung (EE) ist ein Energieeinsparung Betriebsmodus zur Schonung des Akkus. EE-Status In diesem Modus überwacht das MTP850 Ex/ EE-Auswahl MTP810 Ex nicht alle Downlink-Zeitschlitze des Hauptorganisationskanals. Wenn das Wählen Zurück Funkgerät an das Ladegerät angeschlossen ist, wird der Energieeinsparmodus nicht benötigt. Wählen Sie im Hauptmenü...
Menü „Gruppen-Einst.“ aufrufen Wählen Sie im Hauptmenü Weiter... > Grup.Setup aus. In diesem Untermenü Grup. Setup Scan können Sie die Funktionen „Scan“ und Meine Gruppen „Meine Gruppen“ einstellen. Wählen Zurück „Scan“ aufrufen Wählen Sie im Hauptmenü Weiter... > Grup. Setup > Scan Scan Scannen Liste wählen...
Auf der Anzeige wird folgender Status angezeigt: Danach wird auf der Anzeige zum Beispiel die Nachricht Scan-Liste 1 scannen angezeigt. Das Funkgerät versucht nun, eine Verbindung zu dieser Liste herzustellen. Scannen ausschalten Scannen ist eingeschaltet. Wählen Sie Aus aus. Auf der Anzeige wird folgender Status Scannen angezeigt: Liste wählen...
Seite 327
• Unter Umständen sind Teile der Gruppen in der Scan-Liste für bestimmte Standorte ungültig. Wenn das Funkgerät versucht, eine Verbindung zur Liste herzustellen, weist die Infrastruktur in diesem Fall unter Umständen einige Verbindungen ab. In diesem Fall wird auf der Anzeige des Funkgeräts die folgende Nachricht angezeigt: „Liste teilw.
Seite 328
4. Drücken Sie Zurück, um zur vorherigen Anzeige zurückzukehren. Drücken Sie danach gegebenenfalls Sie können die Gruppe aus MENU der Scan-Liste löschen oder ihre Priorität ändern. Wenn die Netzliste leer ist, wird sie nicht angezeigt. Scan-Listen bearbeiten 1. Wählen Sie im Hauptmenü...
> Zum Auswählen eines Ordners blättern Sie durch die Ordnerliste. Ordner, deren Gruppen bereits vollständig in der gewählten Scan-Liste enthalten sind, werden in der Liste nicht angezeigt. Drücken Sie OK, um einen Ordner auszuwählen. > Zum Auswählen einer Gruppe blättern Sie durch die Gruppenliste des gewählten Ordners.
Gruppe aus „Meine Gruppen“ auswählen 1. Wählen Sie im Hauptmenü Weiter... > Grup. Setup > Meine Gruppen > Wählen aus. (Wenn der Ordner leer ist, fügen Sie Gruppen hinzu.) 2. Der Bildschirm kehrt zur Ausgangsanzeige zurück. „Meine Gruppen“ wird als erster markierter Ordner in der Ordnerliste angezeigt.
Wählen Zurück 2. Wählen Sie Meine Einzelnr. oder Meine Tel.-Nr. aus. Die angezeigten Einzelruf- und Telefonnummern können nicht geändert werden. Die Serviceseite speichert Informationen über: Serviceseite Motorola • Hersteller MTH800 ISSI: • Produkttyp 8582: • ISSI Zurück Weiter • TEI •...
Seite 332
Wenn die Nummer eines zuletzt gewählten Rufs in der Kontaktliste gespeichert ist, wird der mit der Nummer verknüpfte Name in der Liste „Letzte Rufe“ angezeigt. Neben dem Namen oder der Nummer wird ein Symbol angezeigt, das den Kontakttyp der für den Ruf verwendeten Nummer anzeigt.
Wählen Sie den Ruf aus der Liste „Letzte Rufe“ aus, zu dem Sie weitere Informationen anzeigen möchten. Drücken Sie Zeigen. Daraufhin werden Informationen, wie der mit dem Ruf verknüpfte Name, die Rufnummersowie Uhrzeit und Dauer des Rufs, angezeigt. Informationen zur Uhrzeit des Rufs sind nur dann verfügbar, wenn beim Funkgerät Uhrzeit und Datum eingestellt sind.
So löschen Sie alle Rufe: 1. Drücken Sie in der Liste „Letzte Rufe“ MENU 2. Wählen Sie Alle löschen aus. Drücken Sie zur Bestätigung Ja. Nummer aus „Letzte Rufe“ wählen 1. Sie können je nach ausgewähltem Eintrag einen Telefonruf einen Nebenstellenruf oder einen Einzelruf über diesen Eintrag tätigen.
Seite 335
Netzanmeldung „Nur Heimatnetz“ wählen Wählen Sie im Hauptmenü Weiter... > Netze > Netzwal > Heimatnetz aus. Wenn Sie dieses Untermenü wählen, erkennt Ihr MTP850 Ex/MTP810 Ex das erste Netz in der Liste der erlaubten Netze und meldet sich bei diesem an. Anmeldeoption „Netz wählen“...
2. Das MTP850 Ex/MTP810 Ex wechselt in den Trunking-Modus. Es ist nicht möglich, vom Direkt-Modus in den Trunking-Modus zu wechseln, wenn sich das MTP850 Ex/MTP810 Ex im Übertragungssperre- Modus befindet. Direkt-Modus wählen Dieses Untermenü erlaubt Ihnen, den Modus zu wählen, in dem das MTP850 Ex/MTP810 Netze Netzwahl Ex betrieben wird.
Um die Sendesperre zu deaktivieren, z. B. nach Verlassen des Bereichs, in dem eine Übertragung verboten ist, gehen Sie wie folgt vor: 1. Wählen Sie im Hauptmenü Weiter... > Netze > Sendesperre aus. 2. Wählen Sie Deaktivieren aus Das MTP850 Ex/MTP810 Ex gibt den Ton „Übertragungssperre“...
Statistiken über gesendete Daten anzeigen 1. Wählen Sie Ges. Daten im Untermenü „Datenpaket“ aus. Die Zahl der gesendeten Kilobyte seit Anzeige der aktuellen Paketdaten- Ges. Daten Gesendet: 100 KB Aktivierung. Außerdem wird der Durchsatz angezeigt: Durchsatz: 9 kbps 9 kbps (z. B.) – aktive Paketdaten-Sitzung. Zurück n/z –...
Seite 339
Ihr Diensteanbieter hat die maximale Anzahl der zuweisbaren Zeitschlitze auf 1, 2, 3 oder 4 eingestellt. 100 % des Bandbreitenprozentsatzes entsprechen der maximal möglichen Anzahl an Zeitschlitzen (1, 2, 3 oder 4). Beispiel: 50 % wird angezeigt, wenn 2 von 4 möglichen Schlitzen zugewiesen werden.
Nachrichten Allgemein Mit der Nachrichtenfunktion können Sie: • kurze Textnachrichten senden (basierend auf benutzerdefinierten oder vordefinierten Mustern). • Statusnachrichten senden. • Nachrichten empfangen. Ein Status ist eine Nummer, die einer vorprogrammierten Nachricht in einer Liste entspricht, die von Ihrer Gruppe erkannt wird.
Sie können eine Nachricht senden, wenn sich das Funkgerät im Ruhezustand befindet oder während eines Gruppenrufs/ Notrufs/Ansagerufs (falls konfiguriert). Falls konfiguriert, werden Sie bei Teilnahme oder bei Beendigung über einen ankommenden Gruppenruf/Notruf/ Ansageruf informiert. Im DMO-Modus werden Textnachrichten im Intervall der verbundenen aktuellen Gesprächsgruppe gesendet.
Untermenü „Nachrichten“ aufrufen Wählen Sie im Hauptmenü Nachrichten Dieses Untermenü erlaubt das Lesen von Textnachrichten und das Senden von Text- Nachrichten Neue Nachr. und Statusnachrichten. Eingang Muster Blättern Sie zur gewünschten Auswahl, Vordefiniert und drücken Sie Wählen, um zur nächsten Status senden Wählen Zurück...
Nachrichteneingang Der Eingang enthält neue oder ankommende Textnachrichten. Der Eingang kann jeweils 20 Nachrichten enthalten. Nachrichteneingangssymbole Die folgenden Symbole zeigen den Status der Nachrichten im Nachrichteneingang an. Eingangssymbol Beschreibung Ungelesene (neue) Nachricht Zeigt an, dass die Nachricht noch nicht gelesen wurde. Gelesene (alte) Nachricht Zeigt an, dass die Nachricht gelesen wurde.
Nachrichten im Eingang lesen 1. Blättern Sie zur Nachricht. 2. Drücken Sie Lesen. Neue Nachricht angekommen Wenn Sie Zurück drücken, wird die <Animation> Nachricht geschlossen. Sie können später 1 Neue Nachricht über den Nachrichteneingang auf die Nachricht zugreifen. Lesen Zurück 1.
• Wählen Sie Weiterleiten aus. Der Inhalt der alten Nachricht wird als Standardnachricht übernommen. Drücken Sie die Sprechtaste (PTT) oder , um einen Ruf zu initiieren. Wählen Sie die Nummer des Empfängers aus, und drücken Sie die Sprechtaste (PTT) oder um den Ruf zu tätigen.
5. Drücken Sie R-Typ, um den Ruftyp (Einzel-, Telefon- oder Nebenstellenruf) auszuwählen. Drücken Sie dann die Sprechtaste (PTT) oder Speichern Sie die Einträge gegebenenfalls in der Kontaktliste. Ihr Diensteanbieter kann das Funkgerät so einrichten, dass nur Nummern gewählt werden können, die sich bereits in der Kontaktliste befinden.
Vordefinierte Muster Vordefinierte Muster sind Muster, die von Ihrem Diensteanbieter auf dem MTP850 Ex/ Vordefiniert 1) Eigene IP-Adresse... MTP810 Ex programmiert werden. 2) Meeting um... Vordefinierte Muster können Sie bedingt 3) ABC 27 registrieren bearbeiten und versenden; jedoch können Wählen Zurück Sie das bearbeitete Muster nicht in der Liste vordefinierter Muster speichern oder daraus...
3. Nachdem die Nachricht gesendet wurde, kehrt das MTP850 Ex/MTP810 Ex zur Liste der vordefinierten Muster oder zum Bildschirm „Nachrichten-Editor“ zurück. Es empfiehlt sich, auf die Bestätigung der Nachricht zu warten, bevor Sie eine neue Nachricht senden. Statusnachrichten an eine Gruppe senden 1.
Auf der Anzeige wird einer der folgenden Sendeberichte angezeigt: • Status gesendet – Der Statusbildschirm wird beendet. • STS gescheitert – Der Bildschirm kehrt nach einigen Sekunden zur vorherigen Anzeige zurück. Warten Sie auf den Sendebericht, bevor Sie einen neuen Status senden. Wenn Sie das Statusmenü...
• Fallback-Modus – Bietet nur Sprachkommunikation. Der Modus kann manuell beendet werden. Der Fallback-Modus ist nur möglich, wenn der lokale Trunking-Modus aktiviert ist. • Vorfallmeldung testen – Damit kann die Funkzentrale diese Funktion testen. Der Signalton für Vorfallmeldung ertönt, und auf dem Display wird die Nachricht „Vorfallmeldung testen“...
Der Benutzer kann das Alarmsignal beenden, indem er die Sprechtaste (PTT) oder einen Softkey drückt. • Informationsphase – Der Benutzer befindet sich nach wie vor im Vorfallmodus. Über Text- oder Sprachnachrichten kann er weitere Informationen zum jeweiligen Vorfall abfragen. Die Abfrage kann über Gruppensprachrufe oder über die Textfunktion für Vorfallmeldungen erfolgen, mit welcher der Benutzer eine Textnachricht an den Diensteanbieter senden kann.
Was tun, wenn... Ihr MTP850 Ex/MTP810 Ex die folgenden Nachrichten anzeigt: Nachrichten Nachrichtenbeschreibung ...-Empf Ruf empfangen, jedoch nicht beantwortet oder abgewiesen. Akku leer Der Akku ist entladen. Laden Sie den Akku auf. Anfragezeit- Ausgelöst bei Ablauf des Zeitbegrenzers – Die überschreitung Anfrage wurde ordnungsgemäß...
Seite 354
Nachrichten Nachrichtenbeschreibung Dienst Ungültige Nummer. Wenden Sie sich an Ihren verweigert Diensteanbieter. Eingeschränkter Notrufe, Notrufsignale und Mobility-Vorgänge Service (z. B. Gruppenverbindungen) sind zulässig. Alle anderen ankommenden und ausgehenden Rufe sowie Datendienste sind gesperrt. Gerät OK Selbsttest-Fehler. Bei Ihrem MTP850 Ex/MTP810 Ex Warnung...
Seite 355
Nachrichten Nachrichtenbeschreibung Keine Einträge Diese Nachricht wird angezeigt, wenn Sie auf eine leere Liste zugreifen. Keine Gruppe Verbindung fehlgeschlagen. Das MTP850 Ex/ MTP810 Ex wurde von der aktuellen Gesprächsgruppe getrennt. Bitte warten Sie, bis das MTP850 Ex/MTP810 Ex wieder mit der aktuellen Gesprächsgruppe verbunden ist.
Seite 356
Nachrichten Nachrichtenbeschreibung Nachr. zugestellt Gibt an, dass die Mail erfolgreich übermittelt wurde. Nachr.-Fehler Gibt an, dass die Mail-Zustellung gescheitert ist. Netzfehler Netzprobleme. Bitte später nochmals versuchen. Nicht vorhanden Die gewählte Kurzwahlnummer existiert nicht, oder die Nummer existiert, aber die Gruppe kann nicht ausgewählt werden.
Seite 357
Nachrichten Nachrichtenbeschreibung Senden nicht • Lassen Sie die Sprechtaste (PTT) los, gestattet und versuchen Sie es später nochmals. • Sie dürfen keine Textnachrichten oder Statusnachrichten an eine Nummer senden, die sich nicht im Adressbuch befindet (falls vom Diensteanbieter entsprechend konfiguriert). Später versuchen Der angeforderte Dienst ist vorübergehend nicht verfügbar.
Töne = Hoher Ton; = Tiefer Ton Beschreibung Wiederholt Ruhezustand • Zurück zu Einmal Ausgangsanzeige • Zurück auf Drehknopf- Lautstärke, wenn Zeitbegrenzung für die Funktion „Liste“ abgelaufen ist. • Zurück zu Empfangsbereich • Zurück auf Vollbetrieb Sendebereit Einmal Drücken einer falschen Einmal Taste •...
Seite 360
= Hoher Ton; = Tiefer Ton Beschreibung Wiederholt Beim Drücken der Zweimal Sprechtaste erklingt Freigabe-ohne- Gateway-Ton; Der Einmal Ton zeigt an, dass das Gateway nicht länger verfügbar ist. • Sendesperre Bis zum Loslassen • System belegt der Sprechtaste. • Sendezeitbegrenzer läuft ab •...
Seite 361
= Hoher Ton; = Tiefer Ton Beschreibung Wiederholt Ankommende Rufe Statusnachricht von der Viermal Funkzentrale quittiert Ihr MTP850 Ex/MTP810 Einmal Ex empfing einen Gruppenruf ohne Gateway (nur Setup) Ankommender Einmal Gruppenruf hoher Priorität Notrufsignal gesendet Zweimal oder empfangen Notrufsignal Viermal fehlgeschlagen Ankommender Notruf Einmal...
Seite 362
= Hoher Ton; = Tiefer Ton Beschreibung Wiederholt Neue WAP-Nachricht Einmal Neuer Gruppenruf Einmal Akku/Allgemein Lautstärkeeinstellung Ununterbrochen (Ohrhörer, Tastatur, Lautsprecher) Lautstärkeeinstellung Beim Einstellen der (Signalton) Lautstärke Übertragungssperre Einmal (TXI) Drehknopfton Einmal beim Wechsel von Listensteuerung zu Lautstärkesteuerung Warnung wegen Wiederholt niedrigem Akkuladezustand Man.
Seite 363
= Hoher Ton; = Tiefer Ton Beschreibung Wiederholt GPS im Einmal Empfangsbereich GPS außerhalb des Einmal Empfangsbereichs Töne für die Vorfallsmeldung können vom Benutzer nicht stummgeschaltet werden.
Index Akku Bandbreite Niedriger Akkuladezustand Benutzerdefiniertes Muster Akku laden Bevorzugter Ruf mit AL (Ambience Listening, Gesprächsunterbrechung Fernaktivierung mit Bildschirmschoner Mikrofonfreischaltung) Bildschirmschoner einstellen Alias Bildschirmschoner, One-Touch Angezeigter Ruf Bildschirmschonertext Ankündigungsgruppe Blättern (Announcement Talkgroup, Drehknopf stoppen ATG) Blättern mit Drehknopf stoppen Ansagegruppenruf Browser Antenne anbringen/entfernen Handy-Browser...
Seite 366
Durchsatz Gesprächsgruppen-Scan, Dynamische Gruppenbildung One-Touch (DGNA) Gesprächsgruppenschalter, One-Touch Gewählte Nummern (Liste) EE (Energieeinsparung) Globales Ein-/Ausschalten Positionsbestimmungssystem Ein-Aus-/Beenden-/ (GPS) Ausgangsmodus-Taste GPS (Globales Einstellung der Positionsbestimmungssystem) Hintergrundbeleuchtung, One-Touch GPS aktivieren/deaktivieren Einstellung für Schriftgröße GPS-Genauigkeit mittel/hoch Einzelruf Gruppen einstellen Empfangen Gruppennotruf Ruf im Gegensprechverkehr Empfangen im DMO-Modus tätigen Empfangen im TMO-Modus...
Seite 367
Kontaktliste Notrufmikrofon-Funktion Kontrast einstellen Notrufsignal Senden im TMO-Modus Notruftaste Lange Textnachrichten anzeigen Lautstärke einstellen Oberes Mikrofon Lokaler Service Offene Gruppe Beenden One-Touch Eingeben Bildschirmschoner Lokales Trunking DMO/TMO Luftschnittstellen-Verschlüsselung Einstellung der Schlüssel löschen Hintergrundbeleuchtung Gesprächsgruppen-Scan Gesprächsgruppenschalter Man. Abschalten Man. Abschalten Aktivieren Muster für Textnachricht Deaktivieren Rufwahl...
Seite 368
Direkt-Modus DMO-Gateway Repeater DMO-Repeater Ruf im Gegensprechverkehr Eingang Ruf im Wechselsprechverkehr Ruf mit höherer Priorität Kein Netz Rufe Kontakte Ruf im Gegensprechverkehr Lautsp. Aus (Leise-Modus) Wechselsprechverkehr Listenblättern Rufe empfangen Menü Ruftonart für ankommende Neue Nachricht empfangen Rufe Neue Nachricht(en) im Rufwahl, One-Touch Eingang Rufwarteschlange...
Seite 369
Muster One-Touch Verdeckter Modus Senden Verdeckter Modus, One-Touch TMO/DMO Verschlüsselung One-Touch Luftschnittstellen- TMO-Gruppenruf Verschlüsselung Empfangen Schlüssel für Luftschnittstellen- Tätigen Verschlüsselung löschen TMO-Gruppenruf bei aktiviertem/ Vertikal gedrehte Anzeige, deaktiviertem Scan One-Touch empfangen Vertikal gedrehte Anzeige,vertikal TMO-Modus (Trunking-Modus) über One-Touch Töne Vordefiniertes Muster Einstellen aller Töne Vorfallmeldung Einstellen des...
MTP850 Ex/MTP810 Ex ein-/ und sprechen Sie. Lassen Sie die Sprechtaste (PTT) los, um zu hören. ausschalten MTP850 Ex/MTP810 Ex DMO-Gruppenruf tätigen Zum Ein-/Ausschalten des MTP850 Ex/ MTP810 Ex halten Sie die Taste Wechseln Sie in den DMO-Modus. Schnellreferenzhandbuch gedrückt. Navigieren Sie zur gewünschten Gruppe.
Seite 372
TMO-Simplex-Einzelruf tätigen Rufe entgegennehmen > Einstellungen > Audio MENU > Audio umschalten). Wählen Sie von der Ausgangsanzeige Das MTP850 Ex/MTP810 Ex wechselt in den Modus des ankommenden Rufs und • Kombinierte Kontaktliste ausgehend eine Nummer. Drücken Sie beginnt zu läuten. Zum Entgegennehmen Mehrere Nummern einer Person R-Typ, um den Ruftyp auszuwählen.
Seite 374
68015000094- @68015000094@ www.motorola.com/tetra...
