U
............. Berührungsspannung wird bei angezeigtem zu erwartendem Kurzschlußstrom
B
.................. angezeigt, falls PROBE entsprechend Abbildung 46 angeschlossen wurde und der
L-PE Anschluß gewählt wurde.
Um............ Netzspannung
f................. Frequenz der Netzspannung
- Wählen Sie den entsprechenden zu erwartenden Kurzschlußstrom über die F2 bis F6 Tasten.
Siehe auch Abschnitt 6.7 (LINE und LOOP Impedanz).
6.11. Durchgangstest / Niederohmmessung mittels Prüfstrom von 10A
Die Messung wird entsprechen der VDE 0113, VDE 0701 und IEC 34-21 Teil 7.2.3
Vorschriften durchgeführt. Es wird ein Wechselstrom von 50 Hz als Prüfstrom zur
Bestimmung des Widerstands oder Spannungsfalls verwendet. Zwei Meßoptionen stehen zur
Verfügung:
- Widerstand oder
- Spannungsfall bei automatischer Meßdauer von 11s auf 10A skaliert
a) Widerstand
- Drehen Sie den Funktionswahlschalter in die LOW Ω 10A
- Wählen Sie über die F1 Taste die LOWΩ 10A
- Schließen Sie die Prüfleiter entsprechend der untenstehenden Abbildung an das
Prüfobjekt
an:
- Überprüfen Sie den oberen Grenzwert (HI) und passen Sie ihn gegebenenfalls an
(siehe den entsprechenden Abschnitt am Ende dieses Kapitels).
- Drücken Sie die START Taste und lesen Sie das Meßergebnis ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken (siehe Abschnitt 6.13).

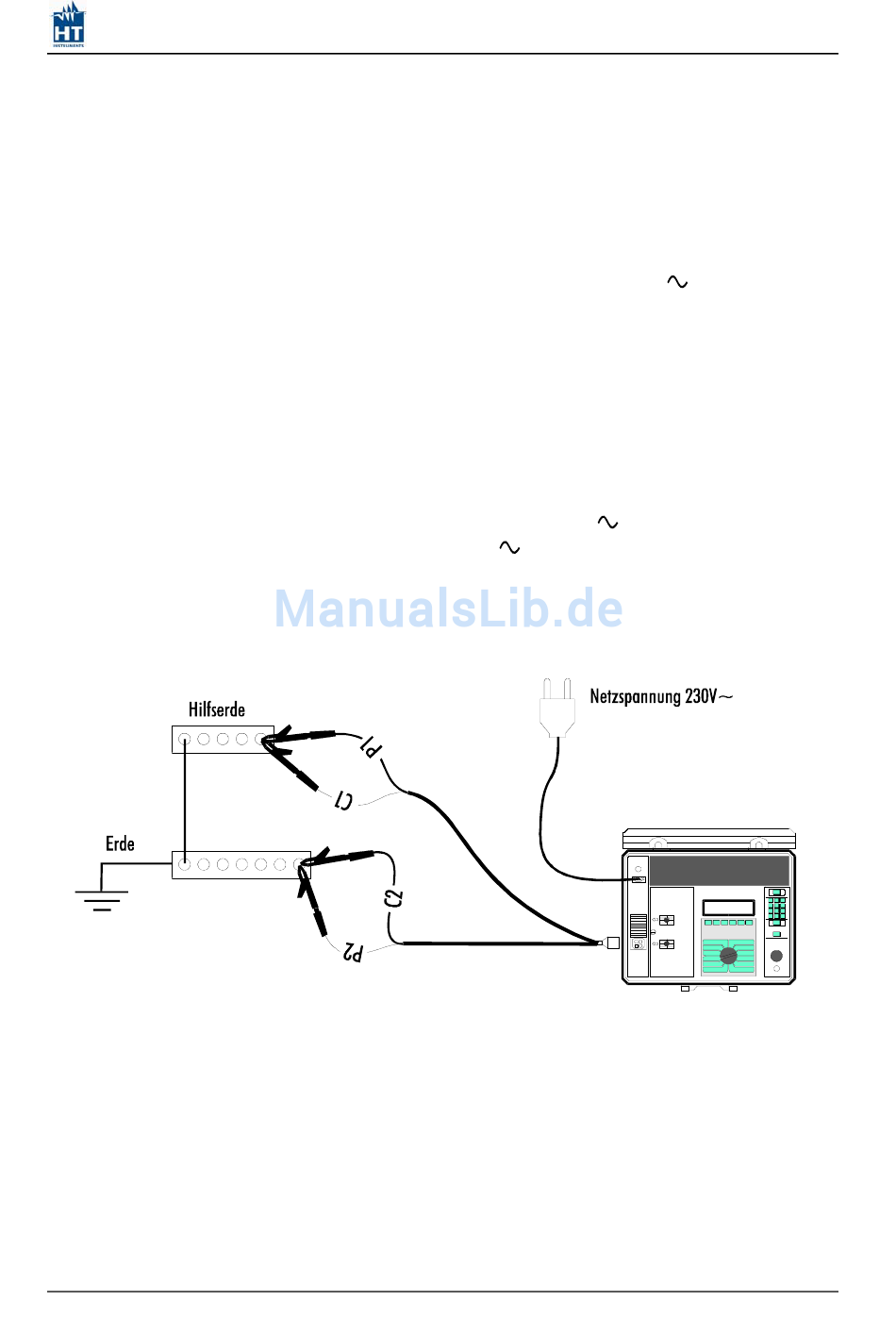

Abb. 48. Testleiteranschluß
