Wie ist die Messung durchzuführen?
- Drehen Sie den Funktionswahlschalter in die FI (RCD) Voltage U
- Schließen Sie die Prüfkabel wie unten gezeigt an. Wurde der PROBE Anschluß mittels
eines Erdungsspießes an die Erde des Gerätes angeschlossen, so wird U
Spitze gemessen und eine höhere Meßgenauigkeit erzielt. Ist dies nicht der Fall, so
erfolgt
die Messung mittels des Phasenanschlusses gegen die Wandlererde.
- Wählen Sie die FI U
- Wählen Sie die entsprechende Nennfehlerstromstärke über die F2 Taste.
- Wählen Sie über die F3 Taste den FI Typ (standard oder selective ).
- Wählen Sie den Wert für U
- Drücken Sie die START Taste und lesen Sie das Meßergebnis ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken ab (siehe Abschnitt 6.13).
Darstellung der Meßergebnisse:

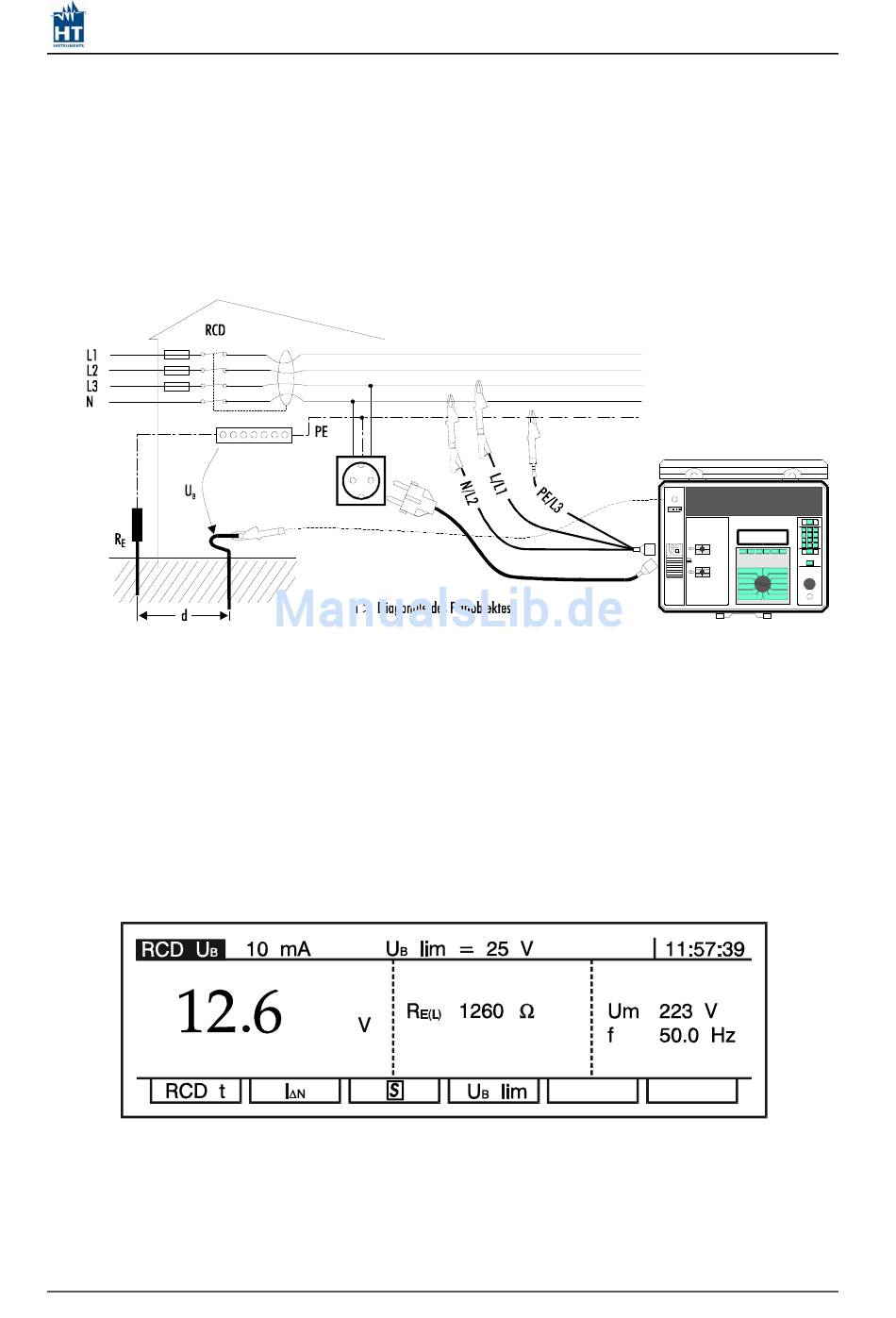

Abb.35. Testleiteranschluß
Funktion über die F1 Taste.
B
über die F4 Taste.
B lim
Abb.36. Darstellung der Ergebnisse der FI U
Messung
B
42
MAXTEST
/Time t Position.
B
gegen diese
B
