Wie wird der obere Grenzwert (HI) eingestellt?
- Drücken Sie die F3 Taste; es wird der derzeitige Grenzwert angezeigt.
- Geben Sie den neuen Grenzwert über die numerische Tastatur ein.
- Drücken Sie die F1 Taste.
- Verwenden Sie die F2 und F3 Tasten wie folgt:
- F2 um die Eingabe rückgängig zu machen
- F3 um keinen Grenzwert einzugeben
6.5. Spezifischer Erdwiderstand
Um ein Schutzerdesystem aufzubauen muß zuvor der bodenspezifische Erdwiderstand ermittelt
werden. Dieser wesentliche Parameter hilft bei der Bestimmung der mechanischen Auslegung
des Erdungssystems wie auch bei der Bestimmung der Installationstiefe. Daher ist
bodenspezifische Widerstand unter Berücksichtigung der verschiedenen Installationstiefen zu
ermitteln.. Je größer der Abstand a ist, in desto tiefere Erdschichten muß vorgedrungen
werden.

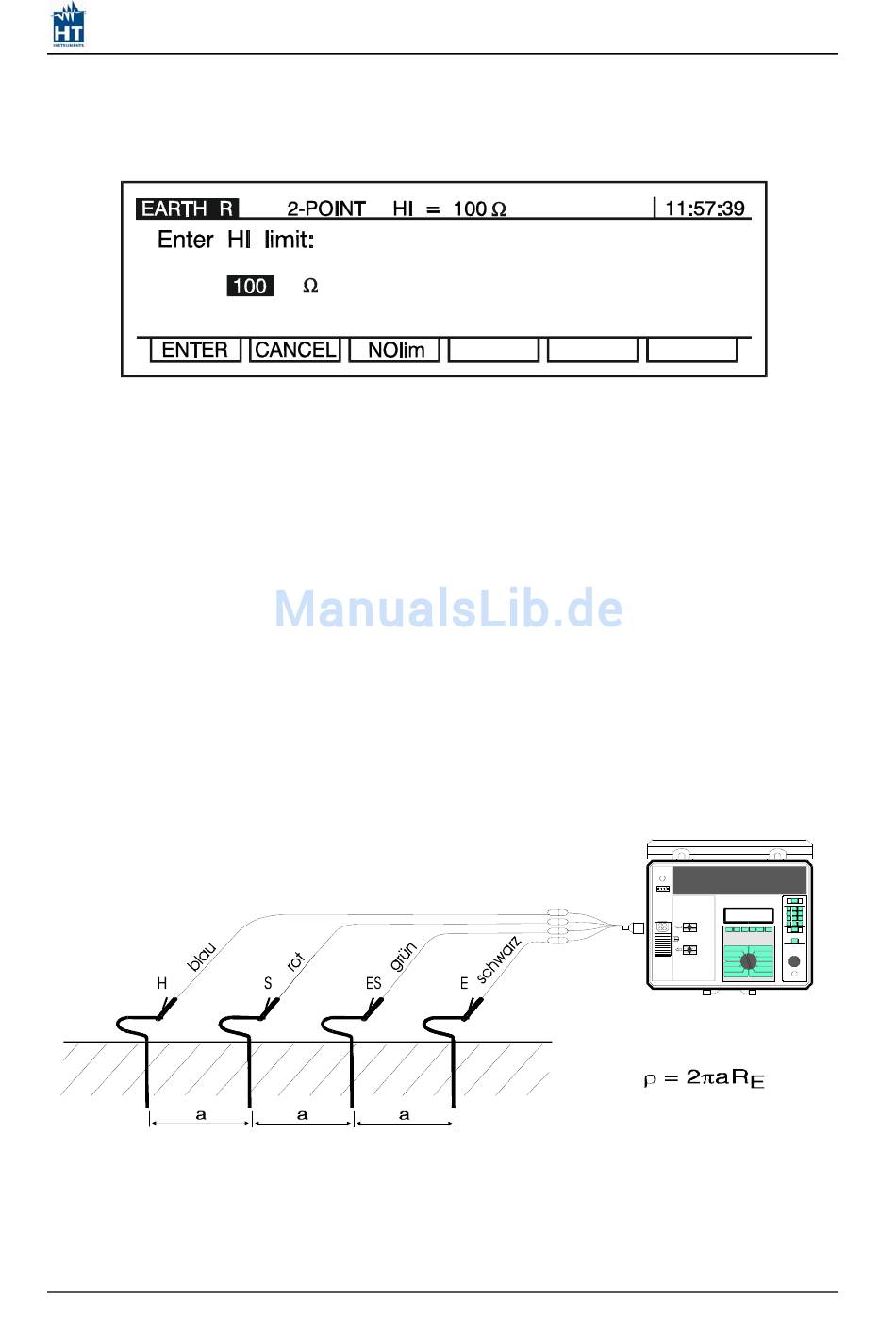

Abb.23. Eingabe des oberen Grenzwertes (HI)
Abb.24. Messung des bodenspezifischen Widerstandes
35
