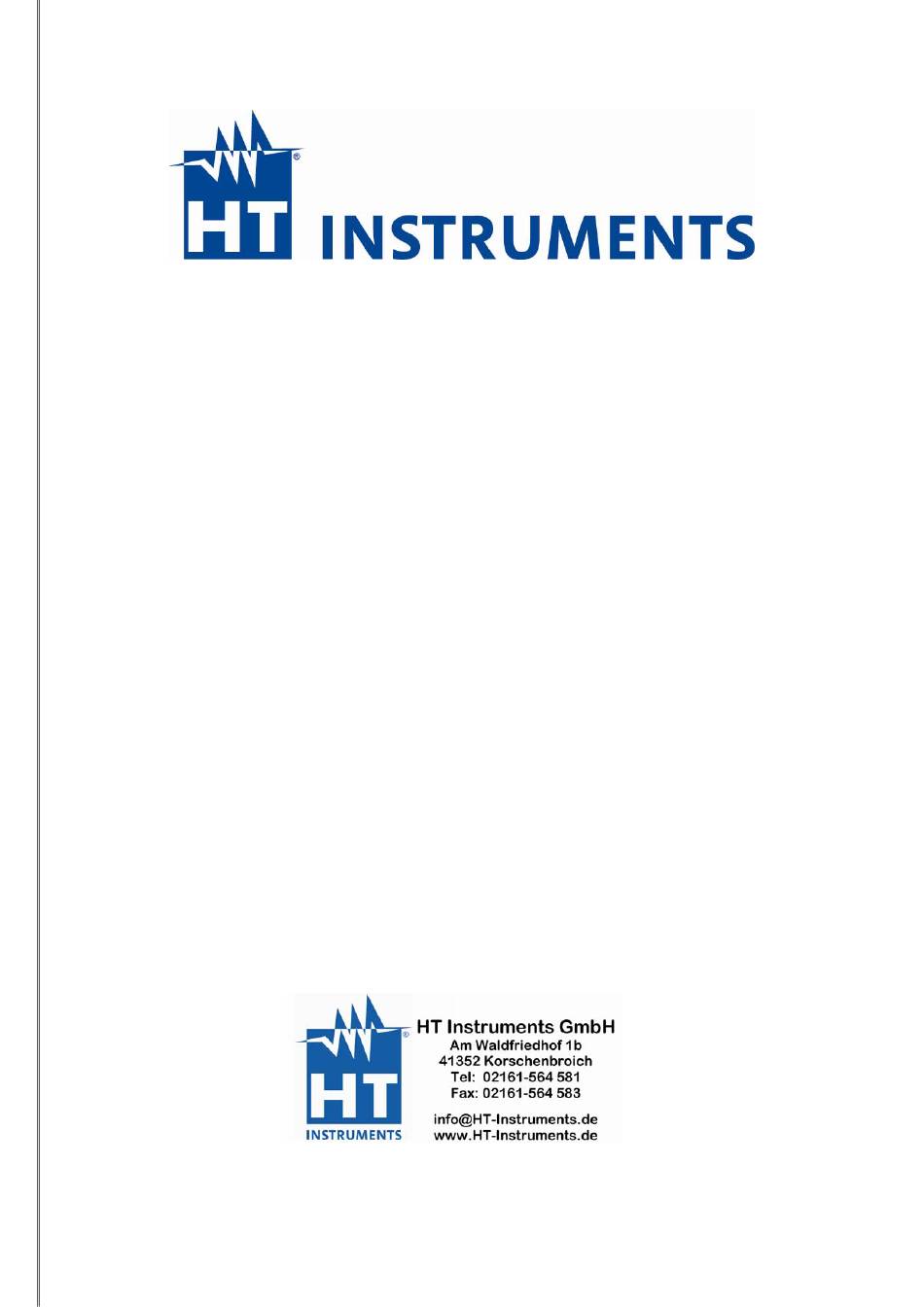

- Seite 1 HT2235N Infrarot- Temperaturmessgerät BEDIENUNGSANLEITUNG © Copyright HT ITALIA 2005 Release 1.01 - 15/02/05...
- Seite 2 HT2235N DE - 1...
-
Seite 3: Inhaltsverzeichnis
HT2235N Index: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ............3 1.1. VORWORT ........................4 1.2. W ...................4 ÄHREND DER NWENDUNG 1.3. N ......................4 EBRAUCH ALLGEMEINE BESCHRIEBUNG ..................5 VORBEREITUNGEN FÜR DEN GEBRAUCH ..............5 3.1. V ......................5 ORABPRÜFUNG 3.2. STROMVERSORGUNG ....................5 3.3. KALIBRIERUNG ......................5 3.4. L ........................5 AGERUNG INSTRUMENTEN BESCHREIBUNG ................6... -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
HT2235N 1. Sicherheitsvorkehrungen und Verfahren Dieses Gerät entspricht der Sicherheitsnorm der Niederspannungsrichtlinie und den EMV Richtlinien für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen:... -
Seite 5: Vorwort
HT2235N 1.1. VORWORT • Benutzen Sie das Messgerät nur gemäß den in dieser Anleitung angegeben Spezifiktionen. Nicht Befolgen der Gebrauchsanweisung beschädigt vielleicht das Gerät und/oder seine Bestandteile und kann den Benutzer verletzen. • Lagern Sie das Messgerät nicht in direktem Sonnenlicht oder in der Nähe von heissen Objekten und hohen Temperaturen (max. -
Seite 6: Allgemeine Beschriebung
HT2235N 2. ALLGEMEINE BESCHRIEBUNG Funktionen: • Infrarot Temperaturmessungen von –20°C bis 500°C. • Temperaturmessung mit K-Type Sonde. • Grenzwert / Alarmfunktion . • Max und Min Werte. • Messwertaufzeichnung • Anzeige und Abrufen aufgezeichneter Messwerte 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. -
Seite 7: Instrumenten Beschreibung
HT2235N 4. INSTRUMENTEN BESCHREIBUNG 4.1. Bedienungsfeld LEGEND: 1. LCD Anzeige Licht / Einstellung Werte 3. MEAS: Schalter ON/OFF Laserpointer/Einstellung Werte 5. MODE: Parametereinstellung / Modus Auswahl HT2235N 6. MEM: speichert die Messwerte 7. READ: Abruf der gespeicherten Messwerte 8. Type K Eingangsanschluss 9. -
Seite 8: Lcd Anzeige
HT2235N 4.2. LCD ANZEIGE LEGENDE 1. Low battery Anzeige 2. SET Symbol für Parameter Setup 3. Maximumwert Erfassung 4. Alarm unterer Grenzwert 1 2 3 4 5 6 7 8 5. ALARM Anzeige 6. Alarm oberer Grenzwert 7. Minimumwert Erfassung 8. -
Seite 9: Read Taste
HT2235N (Infrarot ↔ Type K). Symbol “K” wird angezeigt. Drücken Sie die MODE Taste wieder für 3 sec. um in den Infrarot Modus zurückzukehren. Drücken Sie die MODE Taste für 5 sec. um in den Parameter Einstellungsmodus zu gelangen. Das Symbol SET wird angezeigt. - Seite 10 HT2235N Tabelle mit Emissionsfaktoren Emissionsgrade für Nichtmetalle Emissionsgrade für Eisen und Stahl Ziegel, rot (rauh) 0.75 - 0.9 Gusseisen (poliert) Schamotte 0.75 Gusseisen (bei 100°C gedreht) 0.45 Asbest 0.95 Gusseisen (bei 1000°C gedreht) 0.6 to 0.7 Beton Stahl (geschliffenes Stahlblech)
-
Seite 11: Modus Einstellung
HT2235N 5.2. MODUS EINSTELLUNG Drücken Sie MEAS um das Messgerät anzuschalten, drücken Sie anschließend die MODE Taste für die Dauer von 5 sec um in den Auswahlmodus zu gelangen. Sofern das “SET” Symbol im Display erscheint ist es möglich die folgenden Parameter einzustellen: °C/°F: Temperatur Einheit... -
Seite 12: Bedienung
HT2235N 6. BEDIENUNG 6.1. TEMPERATURMESSUNG 6.1.1. Auswahl des Modus Infrarot oder Type K • Drücken Sie MEAS um das Messgerät anzuschalten • Drücken Sie MODE für 3sec um den Temperatur Modus zu auszuwählen, bei Typ K ist “K” im Display angezeigt 6.1.2. -
Seite 13: Type K Messmodus
HT2235N CAUTION • Laser Offset: Der Laserstrahl ist 16mm vom Linsenfokus versetzt.. Messen Sie immer an Objekten dessen Fläche groß genug ist um den Versatz zu berücksichtigen. • Oberflächentemperatur: Das Messgerät ermittelt immer die Temperatur der ersten Oberfläche, z. B: bei Glas, Staub oder Nebel. -
Seite 14: Wartung
HT2235N 7. WARTUNG 7.1. ALLGEMEINES 1. Dieses Instrument ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. 2. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 15: Technische Spezifikationen
HT2235N 8. TECHNISCHE SPEZIFIKATIONEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <80%. • INFRAROT-MESSUNG Bereich Auflösung Genauigkeit Temperatur Koeffizient Ansprechzeit 0.1*(± 3% rdg ± 3°C/6°F ) -20°C bis... -
Seite 16: Umgebungsbedingungen
Lagertemperatur: –10°C …. 60°C (14°F … 140°F). Lagerfeuchtigkeit: < 70%. Arbeitshöhe: bis zu 2000 Meter. 8.3. STANDARDZUBEHÖR Lieferumfang: • Instrument HT2235N • Batterie • Schutztasche • Bedienungsanleitung 8.4. OPTIONALES ZUBEHÖR Die folgenden K-Typ Temperaturadapter sind verfügbar: Temperatur- Genauigkeit Länge des Fühlers... -
Seite 17: Service
HT2235N 9. SERVICE 9.1. Garantiebedingungen Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das...
