Durchführung der bodenspezifischen Widerstandsmessung:
- Drehen Sie den Funktionswahlschalter in die EARTH Position.
- Schließen Sie die Meßleiter wie oben gezeigt an.
- Wählen Sie die EARTH r Funktion über die F1 taste aus.
- Geben Sie den Abstand zwischen den beiden Prüfspießen ("a" ) über die F2 Taste ein.
Es
können Werte zwischen 1 und 30m eingegeben werden.
- Drücken Sie die START Taste und halten Sie sie heruntergedrückt bis sich das Meßer-
gebnis stabilisiert hat und lesen Sie es dann ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken (siehe Abschnitt 6.13).
Darstellung des Meßergebnisses:

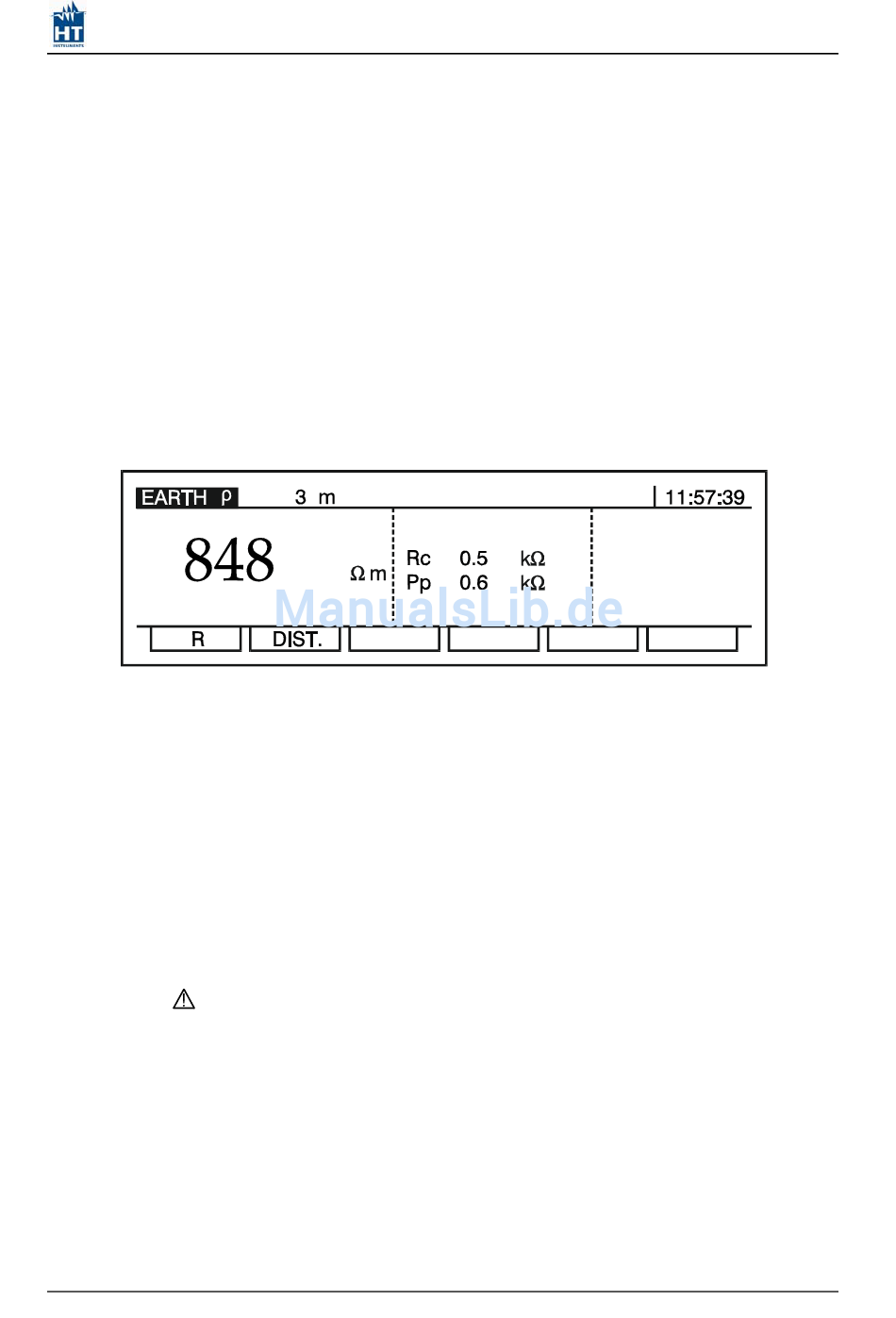

Abb.25. Darstellung des Meßergebnisses bei der EARTH r Funktion
3m............. Abstand "a" zwischen zwei Prüfspießen
Rc ............. derzeitiger Spitzenwiderstand (siehe Technische Daten)
Rp ............. potentieller Spitzenwiderstand (siehe Technische Daten)
HINWEIS!
• Übersteigt die an E und H anliegende Spannung 30V, so kann die EARTH r Funktion
nicht ausgeführt werden und es erscheint stattdessen nach Betätigung der START
Taste das " " Symbol auf der Anzeige.
