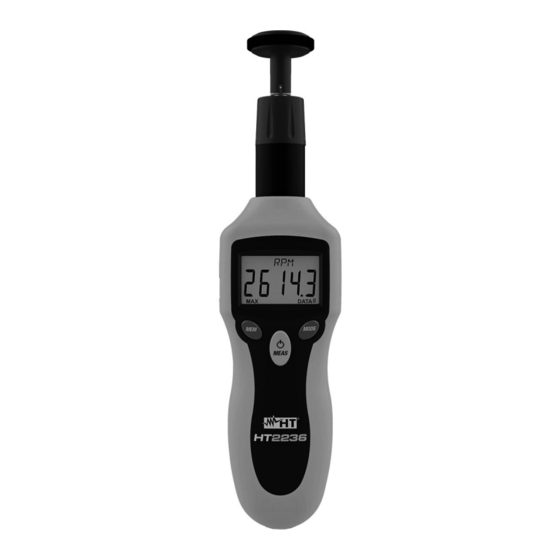

HT Instruments HT2236 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Instruments Anleitungen
  4. Messgeräte
  5. HT2236
  6. Bedienungsanleitung

HT Instruments HT2236 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 48

Quicklinks

Diese Anleitung herunterladen
 Copyright HT ITALIA 2022
Release 1.00 - 05/10/2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT2236

Inhaltszusammenfassung für HT Instruments HT2236

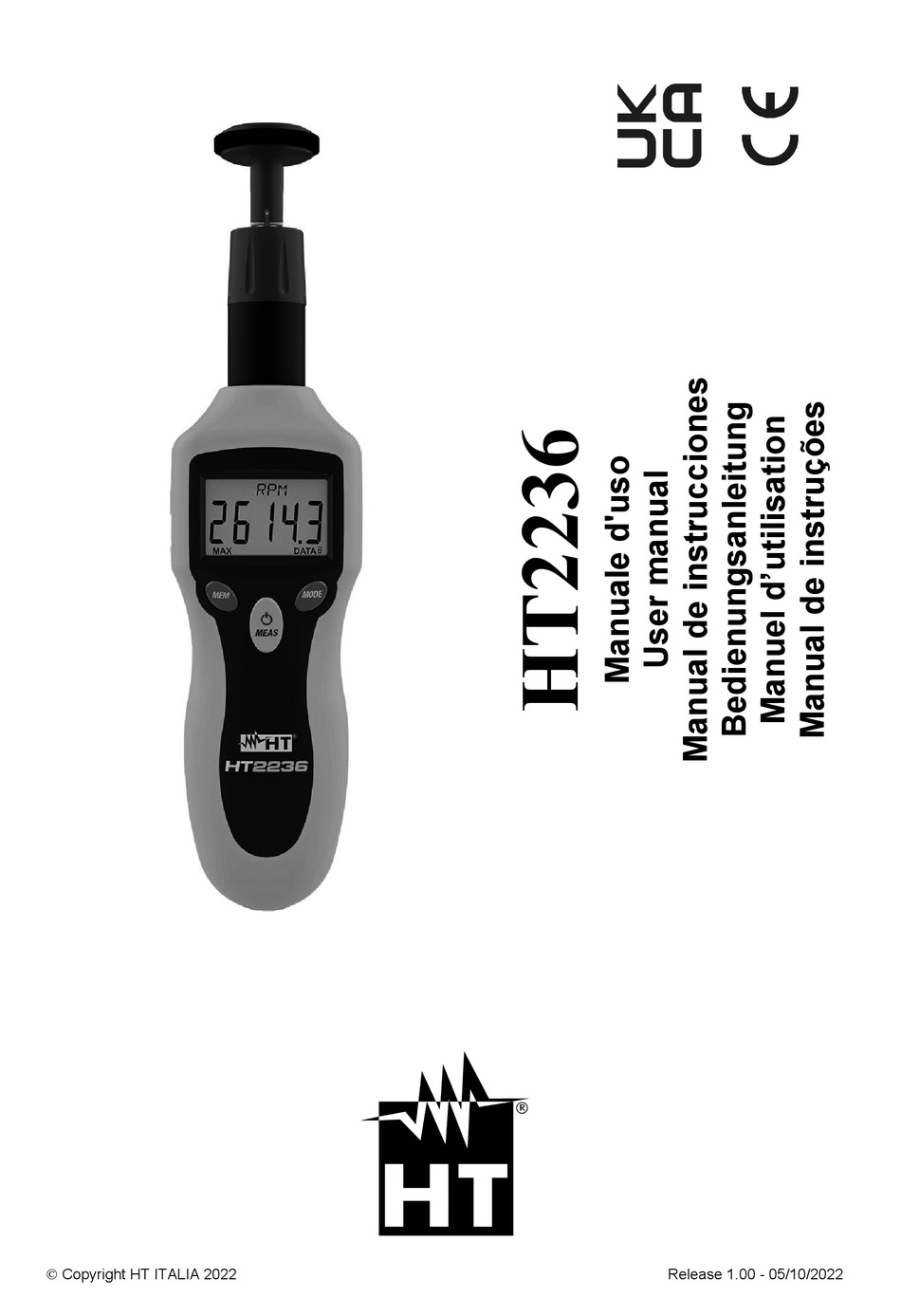

  • Seite 1  Copyright HT ITALIA 2022 Release 1.00 - 05/10/2022...
  • Seite 18  ...
  • Seite 19 ENGLISH User manual © Copyright HT ITALIA 2022 Release EN 1.00 - 05/10/2022...
  • Seite 32  ...
  • Seite 46  ...
  • Seite 47 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2022 Ausführung DE 1.00 - 05/10/2022...
  • Seite 48 HT2236 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs ....................2 1.3. Nach dem Gebrauch ......................2 BESCHREIBUNG DES GERÄTS ................3 VORBEREITUNG ZUM GEBRAUCH ................3 3.1. Vorbereitende Prüfung ...................... 3 3.2.

  • Seite 49: Sicherheitsvorkehrungen Und -Verfahren

    HT2236 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Geräts müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 50: Beschreibung Des Geräts

    HT2236 2. BESCHREIBUNG DES GERÄTS Das Gerät verfügt über die folgenden Funktionen: • Drehzahlmessung rotierender mechanischer Teile in Umdrehungen/Minute (RPM) ohne Berührung • Drehzahlmessung rotierender mechanischer Teile in Umdrehungen/Minute (rPm) mit Berührung • Drehzahlmessung (Umdrehungen/Sekunde) (HZ) mit Berührung und ohne Berührung •...

  • Seite 51: Nomenklatur

    HT2236 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Entfernbarer mechanischer Adapter für Messungen mit Berührung 2. Verlängerungshülse des mechanischen Adapters 3. LCD Display 4. Taste MEM 5. Taste MODE 6. Taste /MEAS 7. Eingangsbuchse für externe Versorgung 8. Batteriefachdeckel Abb.

  • Seite 52: Taste Mem

    HT2236 4.2.3. Taste MEM Drücken Sie die Taste MEM zur Speicherung der Messergebnisse am Ende der Messungen. Bis 40 Speicherstellen stehen zur Verfügung, wo 10 sofortige Daten, 10 Höchstwerte (MAX), 10 Mindestwerte (MIN) und 10 Durchschnittswerte (AVG) gespeichert werden können, basiert auf den in jedem Moment vom Gerät ermittelten Werten. Ein Wert, der in derselben Stelle “DATA0…DATA9”...

  • Seite 53: Anweisungen Zum Gebrauch

    HT2236 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DREHZAHLMESSUNG OHNE BERÜHRUNG (RPM) 1. Schneiden Sie einen Streifen vom reflektierendem Band von ca. 12mm für jede Seite. 2. Reinigen Sie die Oberfläche, dort wo das reflektierende Band angebracht werden soll, sorgfältig. 3. Kleben Sie das reflektierende Band auf dem Gegenstand, dessen Drehzahlmessung durchgeführt werden soll, so fern wie möglich von der Drehachse, damit die höchste...

  • Seite 54: Drehzahlmessung Mit Berührung (Rpm)

    HT2236 5.2. DREHZAHLMESSUNG MIT BERÜHRUNG (RPM) 1. Verbinden Sie den mechanischen Adapter (siehe Abb. 1 – Teil 1) mit dem Gerät und verwenden Sie eventuell die Verlängerungshülse (siehe Abb. 1 – Teil 2). 2. Verbinden Sie die geeignete Gummispitze mit dem mechanischen Adapter, je nach dem Typ von der zu messenden drehenden Welle.

  • Seite 55: Geschwindigkeitsmessung Auf Beweglichen Oberflächen

    HT2236 5.3. GESCHWINDIGKEITSMESSUNG AUF BEWEGLICHEN OBERFLÄCHEN 1. Verbinden Sie den mechanischen Adapter (siehe Abb. 1 – Teil 1) mit dem Gerät und verwenden Sie eventuell die Verlängerungshülse (siehe Abb. 1 – Teil 2). 2. Verbinden Sie die Gummispitze mit dem mechanischen Adapter.

  • Seite 56: Wartung

    HT2236 6. WARTUNG 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit.

  • Seite 57: Technische Daten

    HT2236 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit wird kalkuliert als [%Ablesung + (Anz. Ziffer*Auflösung)] bei 23°C±5°C < 75%RH. Drehzahlmessung ohne Berührung Funktion Bereich Auflösung Genauigkeit 2.0  9999.9 10000  99999 ±(0.05% Ablesung 0.1  166.7 +1Ziffer) 167  1667 Drehzahlmessung mit Berührung...

  • Seite 58: Umwelt

    HT2236 7.3. UMWELT 7.3.1. Klimabedingungen für den Gebrauch Bezugstemperatur: 23°C Betriebstemperatur: 0°C ÷ 50°C Relative Betriebs-Luftfeuchtigkeit: <75%RH Lagerungstemperatur: -10°C ÷ 60°C Lager-Luftfeuchtigkeit: <75%RH Maximale Betriebshöhe: 2000m Dieses Gerät stimmt mit den Vorschriften der Richtlinie EMC 2014/30/EU überein. Dieses Gerät ist konform im Sinne der Europäischen Richtlinie 2011/65/EU (RoHS) und der Europäischen Richtlinie 2012/19/EU (WEEE)

  • Seite 59: Service

    HT2236 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
  • Seite 60  ...
  • Seite 74  ...
  • Seite 75 PORTUGUÊS Manual de instruções © Copyright HT ITALIA 2022 VersÃo PT 1.00 - 05/10/2022...
