U
.............. Spannung zwischen P1 und P2 (S, H Testleiter)
2
U
.............. Spannung zwischen C1 und C2 (ES, E Testleiter)
1
HINWEIS!
• Wurden Phase und Masse am Ein- oder Ausgang vertauscht, so erscheint die "
CONNECTION " Meldung.
• Sind U1, U2 oder beide Spannungen kleiner als 100V, dann erscheint die "
100V " Meldung.
Jedes angezeigte Meßergebnis wird mit dem voreingestellten oberen Grenzwert (HI)
verglichen. Sollte der Grenzwert überschritten werden, erscheint die Meldung "
X ............... voreingestellter oberer Grenzwert (HI)
Wie wird der obere Grenzwert (HI) eingestellt?
- Drücken Sie die F1 Taste; es wird der alte Grenzwert angezeigt.
- Geben Sie den neuen Grenzwert über die numerische Tastatur ein.
- Drücken Sie die F1 Taste.
- Verwenden Sie die Tasten F2 und F3 wie folgt:
- F2 um die Eingabe abzubrechen
- F3 um keinen Grenzwert einzugeben

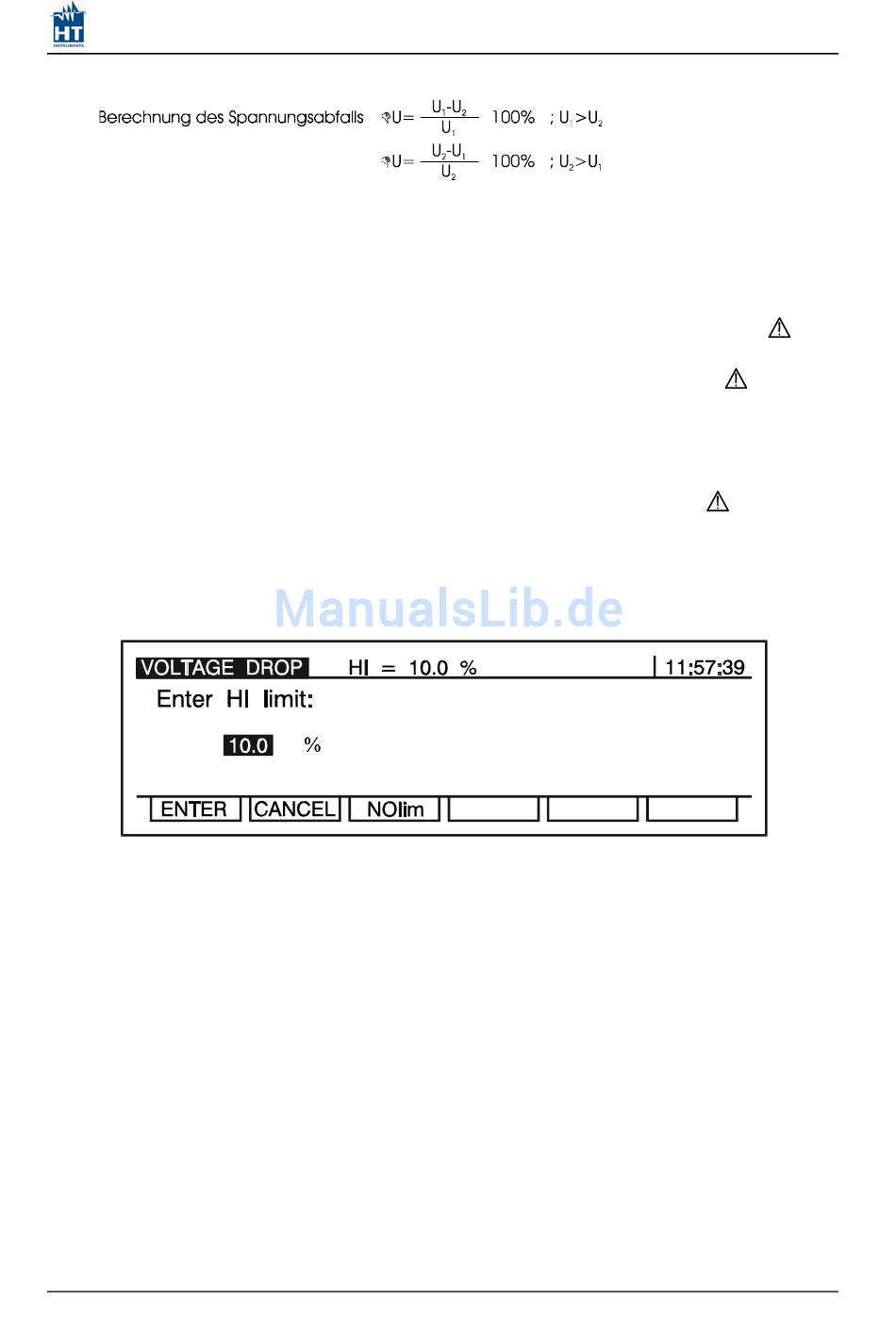

Abb. 43. Eingabe des oberen Grenzwertes (HI)
50
MAXTEST
Uin <
> X".
