6.8.5. FI (RCD) Analyse
Um alle wichtigen FI Parameter automatisch zu prüfen (z. B. zu offiziellen Prüfzwecken) ist
die FI Analyse wie folgt zu wählen.
Wie ist die Prüfung durchzuführen?
- Drehen Sie den Funktionswahlschalter in die FI (RCD) Analysis Position.
- Wählen Sie den entsprechenden Nennfehlerstrom über die F1 Taste.
- Wählen Sie die entsprechende Form des Fehlerstromes über die F2 Taste, siehe Abb.
38
hinsichtlich der unterschiedlichen Formen des Fehlerstromes.
- Wählen Sie über die F3 Taste den FI Typ (standard oder selektiv) aus.
- Überprüfen Sie den Wert für U
- Schließen Sie die Prüfkabel entsprechend Abbildung 35 an.
- Drücken Sie die START Taste und befolgend Sie die angezeigten
Bedienungsanweisungen
d.h.. "reswitch RCD", wenn erforderlich (FI wieder einschalten).
- Lesen Sie das Meßergebnis nach Beendigung der Messung ab und speichern Sie es zu
Dokumentationszwecken ab (siehe Abschnitt 6.13).
Darstellung des Meßergebnisses:
U
/I .....................Berührungsspannung (siehe Erklärung unter Abb.37)
B
R
........................Erdwiderstand (siehe Erklärung unter Abb. 36.)
E
R
........................Schleifenwiderstand (siehe Erklärung unter Abb.36)
L
x 1/2, 1, 5............Multiplikatoren des Nennstromes
............... Form und Startphase des Fehlerstromes
HINWEIS!
• Wurde ein schwacher DC Strom gewählt so kann nur ein Wert von 10mA und 30mA
für
I
eingerichtet werden.
ΔN
• Wurde der PE Anschluß nicht verwendet, so erscheint nach Betätigung der START
Taste die PE Meldung nicht.
und ändern Sie ihn gegebenfalls über die F4 Taste.
B lim

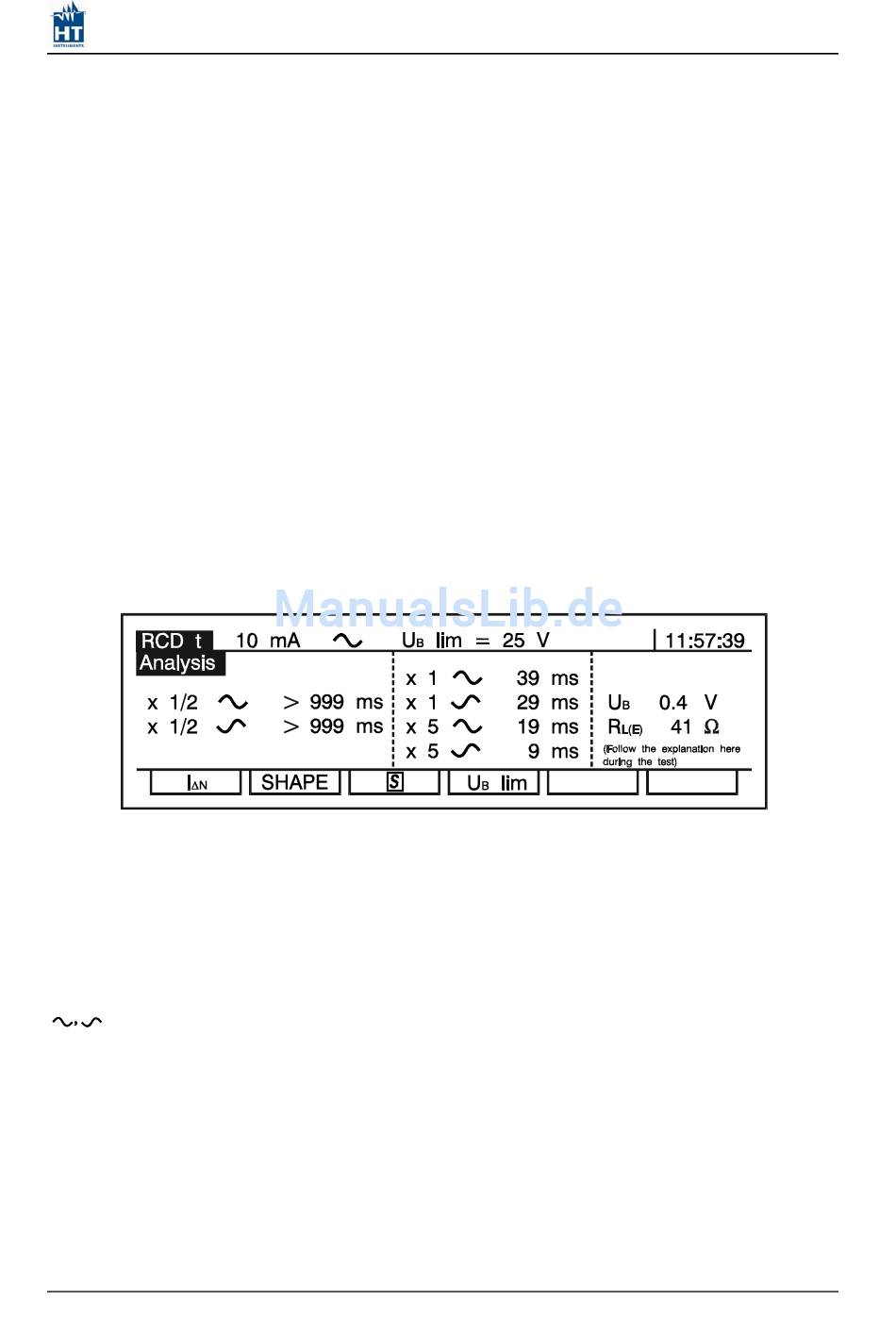

Abb.40. Darstellung des Ergebnisses der FI Analyse
48
