Durchführung einer Erdwiderstandsmessung:
- Drehen Sie den Funktionswahlschalter in die EARTH Position.
- Bauen Sie eine der zuvor gezeigten Meßanordnungen auf.
- Wählen Sie die EARTH R Funktion über die F1 Taste aus.
- Wählen Sie die 2 oder 3 Punkt-Messung mit der F2 Taste aus. Sie dient nur zu
Dokumentationszwecken.
- Prüfen Sie den oberen Grenzwert (HI) und passen Sie ihn gegebenenfalls an (Siehe
Beschreibung am Ende dieses Abschnittes).
- Drücken Sie die START Taste und halten Sie sie heruntergedrückt bis sich das
Meßergebnis stabilisiert und lesen Sie dieses dann ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken (Siehe Abschnitt 6.13).
Darstellung der Meßergebnisse:

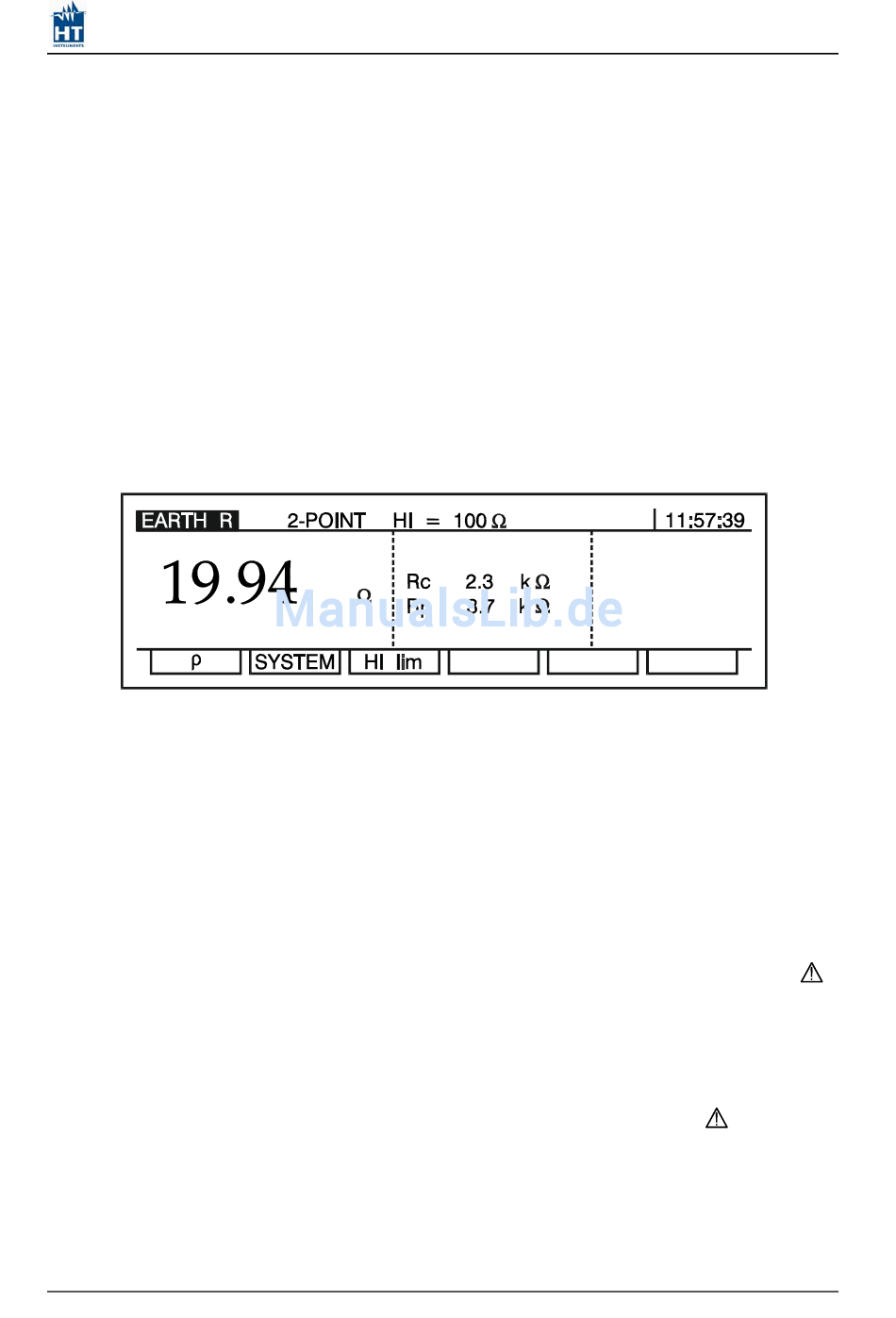

Abb 22. Darstellung der Meßergebnisse bei der Erdwiderstandsmessung (EARTH R)
Rc ............. derzeitiger Spitzenwiderstand (siehe Technische Daten)
Rp ............. potentieller Spitzenwiderstand (siehe Technische Daten)
HINWEIS!
• Liegt an E und H eine Spannung von mehr als 30V an, so kann die EARTH R Funktion
nicht ausgeführt werden und es erscheint nach Betätigung der START Taste das "
Symbol.
Jedes angezeigte Meßergebnis wird mit dem voreingestellten oberen Grenzwert verglichen
(HI); übersteigt das Meßergebnis diesen Grenzwert, so erscheint die Meldung "
der Anzeige.
X ............... voreingestellter oberer Grenzwert (HI)
34
MAXTEST
"
> X" auf
