Inhaltszusammenfassung für HT Instruments HT211

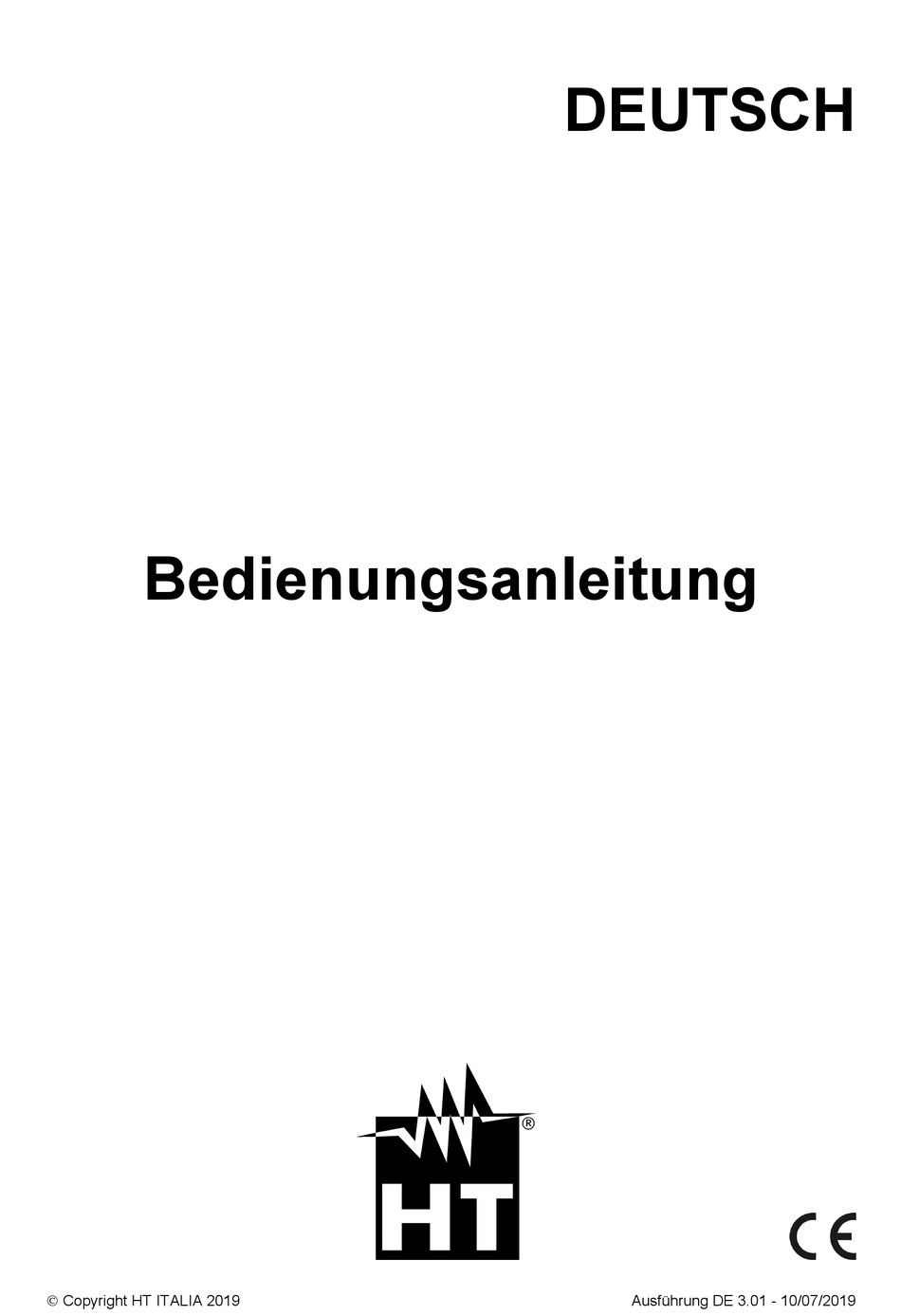

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2019 Ausführung DE 3.01 - 10/07/2019...
-
Seite 2: Inhaltsverzeichnis
HT211 INHALT SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung ........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Überspannungskategorien-Definitionen ................3 ALLGEMEINE BESCHREIBUNG ................. 4 VORBEREITUNGEN FÜR DEN GEBRAUCH .............. 4 ... -
Seite 3: Sicherheitshinweise
HT211 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht dem Sicherheitsstandard IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 4: Während Des Gebrauchs
HT211 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: ACHTUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen Wenn Sie den zu messenden Bereich ändern, trennen Sie die Messleitungen zuerst vom zu prüfenden Objekt, um jede Gefahr zu vermeiden... -
Seite 5: Allgemeine Beschreibung
HT211 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen (alle mit automatischer Bereichswahl) ausführen: DC Spannung AC TRMS Spannung DC Strom AC TRMS Strom Widerstand und Durchgangmessung Kapazität Frequenz Duty Cycle (Tastverhältnis) ... -
Seite 6: Nomenklatur
HT211 4. NOMENKLATUR 4.1. MESSGERÄTEBESCHREIBUNG LEGENDE: 1. LCD-Anzeige 2. MODE Taste 3. HOLD Taste 4. RANGE Taste 5. MAX MIN Taste 6. Funktionswahlschalter 7. 10A Eingangsbuchse mAµAVHz% Eingangsbuchse 9. COM Eingangsbuchse Abb. 1: Messgerätebeschreibung DE - 5... -
Seite 7: Funktionstasten
HT211 4.2. FUNKTIONSTASTEN 4.2.1. HOLD Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD ”- Symbol wird im Display angezeigt. Durch erneutes Drücken der HOLD -Taste wird die Funktion wieder ausgeschaltet. Durch längeres Drücken der HOLD Taste (1 sec) ist es möglich, die Hintergrundbeleuchtung ein bzw. -
Seite 8: Anweisungen Zum Gebrauch
HT211 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC-SPANNUNGSMESSUNG ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position V . -
Seite 9: Ac-Spannungsmessung
HT211 5.2. AC-SPANNUNGSMESSUNG ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position V 2. -
Seite 10: Frequenzmessung & Tastverhältnis
HT211 5.3. FREQUENZMESSUNG & TASTVERHÄLTNIS ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 4: Frequenzmessung & Tastverhältnis 1. Stellen Sie den Drehschalter in die Position V 2. -
Seite 11: Widerstandsmessung
HT211 5.4. WIDERSTANDSMESSUNG ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 5: Widerstandsmessung 1. Stellen Sie den Drehschalter in die Position . Das „M“ Symbol wird angezeigt 2. -
Seite 12: Diodentest & Durchgangsprüfung
HT211 5.5. DIODENTEST & DURCHGANGSPRÜFUNG ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 6: Diodentest und Durchgangsprüfung 1. Stellen Sie den Drehschalter in die Position 2. Drücken Sie nun die MODE Taste bis das Symbol „... -
Seite 13: Kapazitätsmessung
HT211 5.6. KAPAZITÄTSMESSUNG ACHTUNG Stellen Sie vor dem Kapazitätstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 7: Kapazitätsmessung 1. Stellen Sie den Drehschalter in die Position 2. Drücken Sie nun die MODE Taste bis das Symbol “nF” angezeigt wird 3. -
Seite 14: Temperaturmessung Mit K-Temperaturfühler
HT211 5.7. TEMPERATURMESSUNG MIT K-TEMPERATURFÜHLER ACHTUNG Stellen Sie vor dem Temperaturmessung sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 8: Temperaturmessung 1. Wählen Sie die Funktion °C°F 2. Drücken Sie nun die MODE Taste bis das Symbol „°C” oder „°F“ angezeigt wird 3. -
Seite 15: Dc Strommessung
HT211 5.8. DC STROMMESSUNG ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 400mA (beim mAµAVHz% Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 16: Ac Strommessung
HT211 5.9. AC STROMMESSUNG ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 400mA (beim mAµAVHz% Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 17: Wartung
HT211 6. WARTUNG 6.1. ALLGEMEINES Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 18: Technische Daten
HT211 7. TECHNISCHE DATEN 7.1. TECHNISCHE FUNKTIONEN Messgenauigkeit angegeben als [%Abl + (Anz. Ziff*Auflösung)] bei 23°C±5°C, <80%RH. DC Spannung (Autorange) Bereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz (2.0%Abl.+8Ziff) 400.0mV 0.1mV 4.000V 0.001V (2.0%Abl.+3Ziff) 40.00V 0.01V 10M 600VDC/ACrms 400.0V 0.1V (1.2%Abl+3Ziff) 600V AC TRMS Spannung (Autorange) - Seite 19 HT211 Frequenz (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überspannungsschutz 9.999Hz 0.001Hz 99.99Hz 0.01Hz (1.0%Abl + 5Ziff) >5Vrms 250VDC/ACrms 999.9Hz 0.1Hz 9.999kHz 0.001kHz Duty Cycle/ Tastverhältnis (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überspannungsschutz (1.2%Abl + 3Ziff) 0.1%÷99.9% 0.1% >1Vrms 250VDC/ACrms 0.01ms< Impulsdauer <10ms, Frequenzbereich: 10Hz 10kHz Kapazität (Autorange)
-
Seite 20: Bezugsnormen
HT211 7.1.1. Bezugsnormen Sicherheit: IEC/EN 61010-1 EMC: IEC/EN61326-1 Isolierung: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT III 600V 7.1.2. Allgemeine Daten Mechanische Eigenschaften Abmessungen (L x B x H): 145 x 70 x 60mm Gewicht (inklusive Batterien): 245g Schutzklasse: IP40 Stromversorgung Batterietyp: 2x1.5V Batterie Typ AAA IEC LR03... -
Seite 21: Service
HT211 8. SERVICE 8.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
