6.2.
LOWOHM: NIEDEROHMMESSUNG/ DURCHGANGSPRÜFUNG MIT 200MA
Diese Funktion wird entsprechend der Norm/ EN61557-4 ausgeführt und ermöglicht die
Messung des Widerstands von Schutz- und Potentialausgleichsleitern. Folgende
Messmodi sind verfügbar:
• CAL
Kompensation des Widerstands der zur Messung benutzten Kabel. Das Gerät
subtrahiert automatisch den Wert des Kabelwiderstands vom gemessenen
Widerstandswert. Daher ist dieser Wert jedes mal (mit Hilfe der CAL-Funktion)
zu ermitteln, wenn die Messkabel gewechselt oder verlängert werden
• AUTO Das Gerät führt zwei Messungen mit jeweils vertauschter Polarität aus und
zeigt den Mittelwert beider Messungen an. Empfohlener Modus zur
Durchgangsprüfung
• R+
Messung mit positiver Polarität und der Möglichkeit zur Festsetzung einer
Testdauer. In einem solchen Fall kann der Benutzer eine ausreichend lange
Messdauer einstellen, um während des Messvorgangs die Schutzleiter zu
bewegen und damit mögliche Verbindungsfehler zu finden
• R-
Messung mit negativer Polarität und der Möglichkeit zur Festsetzung einer
Testdauer. In einem solchen Fall kann der Benutzer eine ausreichend lange
Messdauer einstellen, um während des Messvorgangs die Schutzleiter zu
bewegen und damit mögliche Verbindungsfehler zu finden
Der Durchgangstest wird mit einem Strom über 200 mA ausgeführt, wenn
der Leiterwiderstand unter 10Ω liegt (einschließlich des im Gerät nach der
Kalibrierung gespeicherten
höherem Leiterwiderstand erfolgt der Durchgangstest mit einem Strom
unter 200 mA.
1.
Drücken Sie die MENU-Taste, bewegen Sie
den Kursor im Hauptmenü auf LOW Ω Ω Ω Ω mit Hilfe
der Pfeiltasten ( , ) und bestätigen Sie mit
ENTER. Anschließendwird auf dem Display
ein Bildschirm ähnlich dem nebenstehenden
angezeigt.
WARNUNG
Widerstandswertes der Messkabel).
DE - 16
400 Series

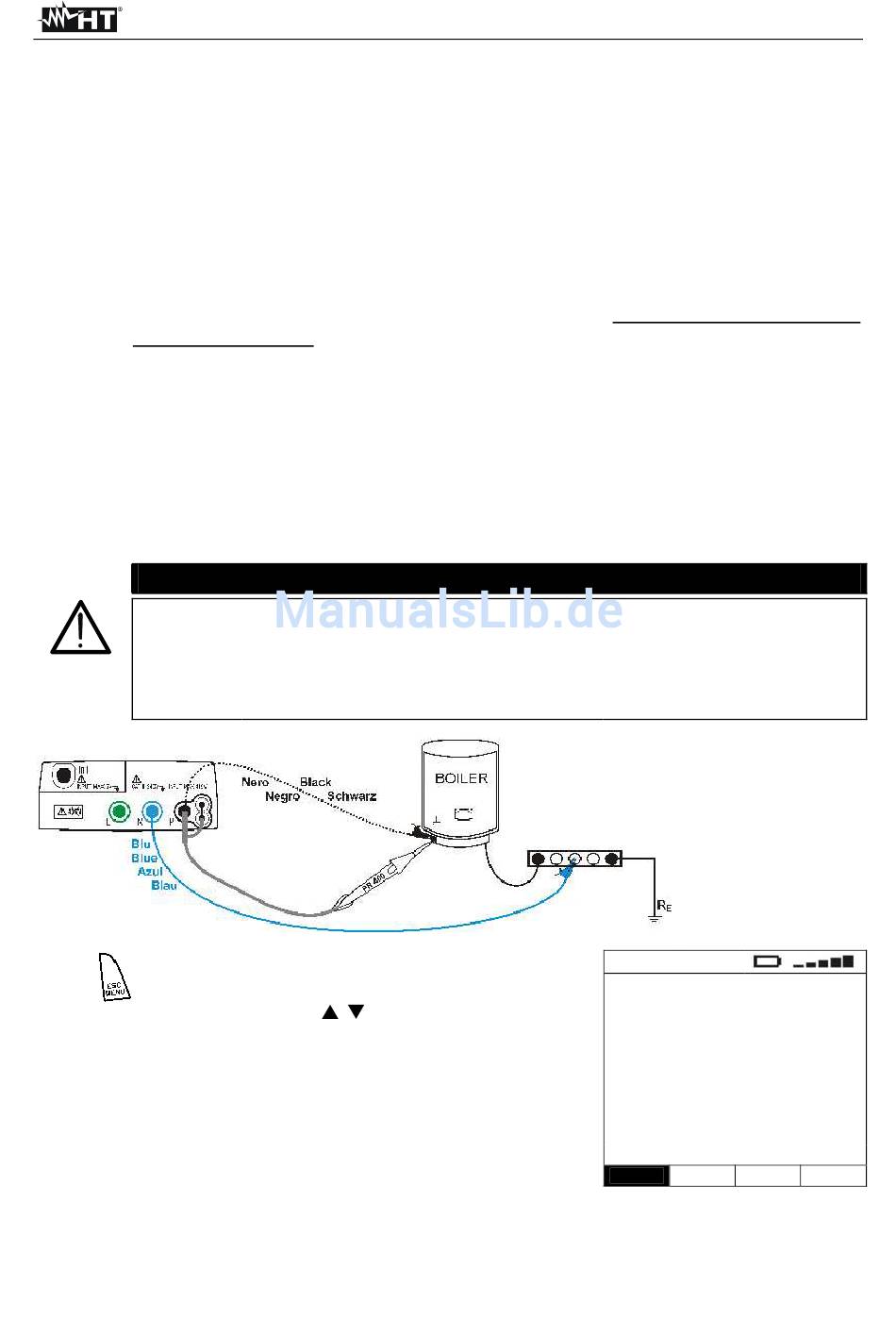

Abb. 6:
Geräteanschluss
mit Einzelkabeln
und Tastkopf
LOWΩ
- - - - Ω Ω Ω Ω
R +
- - - - Ω
- - - - Ω
- - - m A
- - - m A
CAL
4.00Ω
Func
Lim
Bei
R -
----
CAL
