6.10. Präzisionsimpedanzsmessung Z mit max. 280 A Prüfstrom
Wird ein päziser Impedanzwert benötigt oder ist einer der Werte sehr gering, so ist ein starker
Prüfstrom erforderlich, damit ein spürbarer Spannungsfall während des Tests erzeugt werden
kann.
Wie ist die Messung durchzuführen?
- Drehen Sie den Funktionswahlschalter in die Z2 Ω Im=280A max Position.
- Schließen Sie die Prüfleiter entsprechend der untenstehenden Abbildung an:
- Wählen Sie den entsprechenden Anschluß (L-L, L-N oder L-PE) über die F1 Taste.

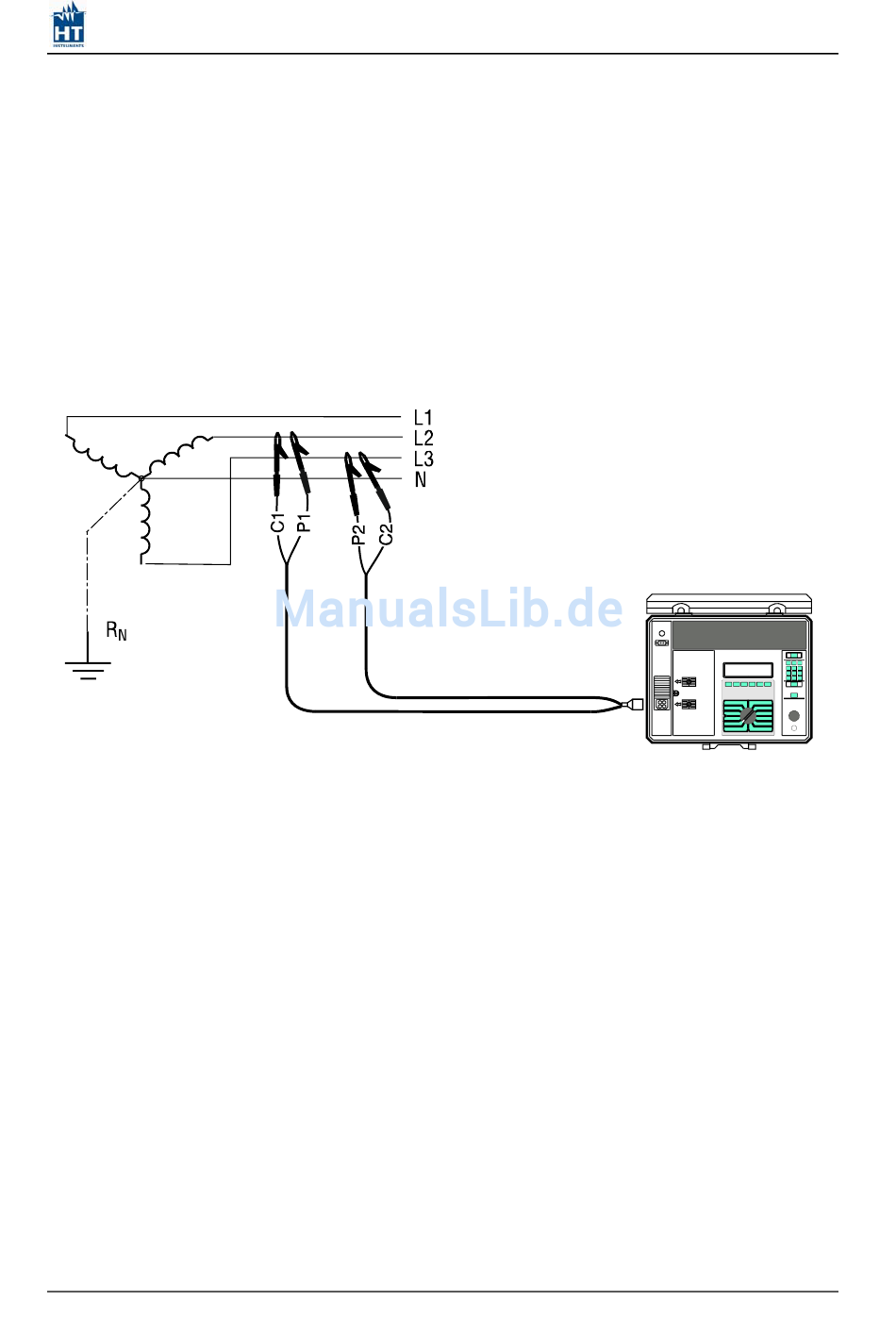

Abb. 45. Anschluß der Prüfleiter
51
