- Drücken Sie die START Taste und warten Sie bis die 12 Messungen durchgeführt
wurden.
- Lesen Sie das Meßergebnis ab und speichern Sie es zu Dokumentationszwecken (siehe
Abschnitt 6.13).
Darstellung der Meßergebnisse:

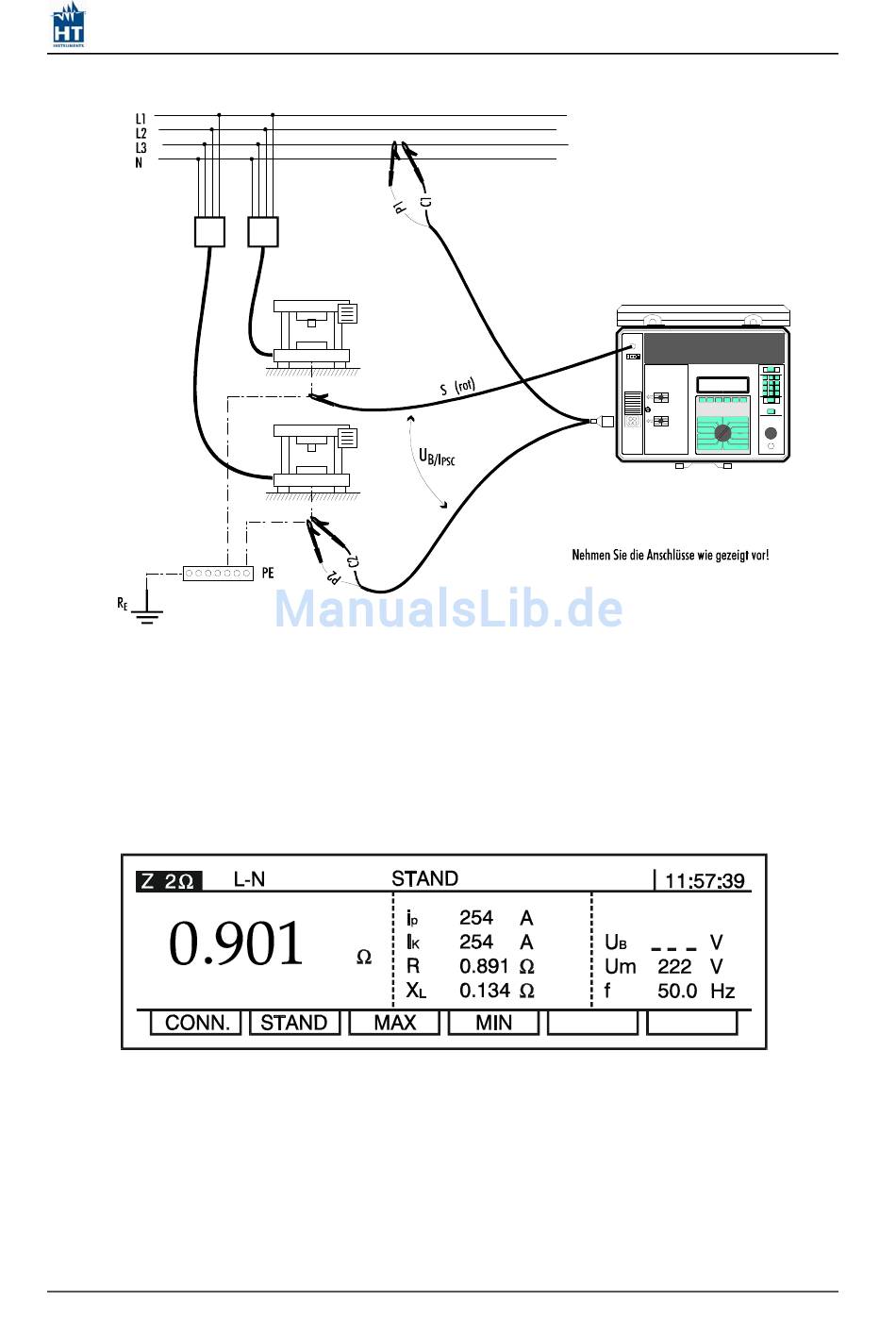

Abb.47. Darstellung des des Ergebnisses der hochauflösenden Impedanzmessung
I
............... Zu erwartender Kurzschlußstrom (Standard, Maximal oder Minimal)
K
i
................ Spitzenwert des zu erwartenden Kurzschlußstromes (angezeigt, falls "maximal
p
zu erwartender Kurzschlußstrom" gewählt wurde)
R ............... Widerstandskomponente der Impedanz
X
.............. Induktionskomponente der Impedanz
L
Abb. 46. Anschluß der Prüfleiter
