- Wählen Sie den entsprechenden Aderquerschnitt über die F2 Taste.
- Schließen Sie die Prüfleiter entsprechend der untenstehenden Abbildung an.
- Drücken Sie die START Taste, warten Sie 11s und lesen Sie dann das Meßergebnis ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken ab (siehe Abschnitt 6.13).
Darstellung des Meßergebnisses:
Abb. 52. Darstellung des Ergebnisses der
R ....................Prüfwiderstand
Im ..................Prüfstrom
1mm2/3.3V....Eingefügter Durchschnitt der Prüfader und max. Spannungsfall gemäß
IEC EN60204-1
HINWEIS!
• Übersteigt die an den Prüfanschlüssen P1 und P2 anliegende Spannung 10V so kann
die Messung nicht vorgenommen werden und es erscheint nach Betätigung der
START Taste die Meldung "

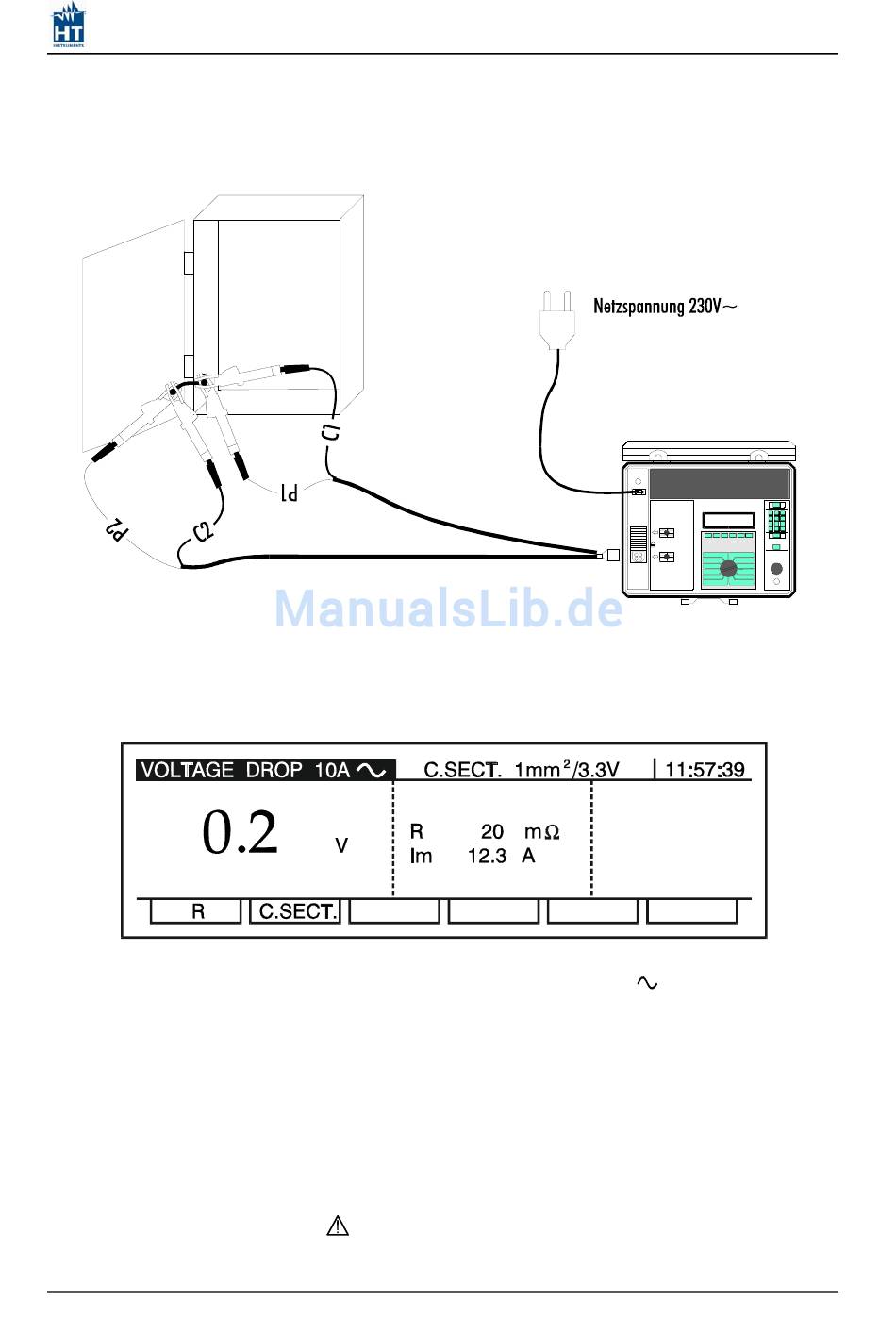

Abb. 51. Testleiteranschluß
VOLTAGE DROP 10A
Uinp > 10V " auf dem Display.
55
MAXTEST
Messunge
