MAXTEST
6.4. Erdwiderstandsmessung
Die Messung erfolgt mittels des geräteeigenen Generators und gemäß VDE 0413 Teil 5.
Die Meßspannung des internen Generators ist eine Sinuswelle; der Meßstrom liegt unter
10mA.
Entsprechend dem Meßsystem mit vier Anschlüssen können verschiedene Anschlüsse an dem
Prüfstromkreis vorgenommen werden. Ferner kann auch der bodenspezifische Widerstand
gemessen werden. Im nachfolgenden werden die für die Messung des Erdwiderstandes
gebräuchlichsten Anschlußvarianten dargestellt.

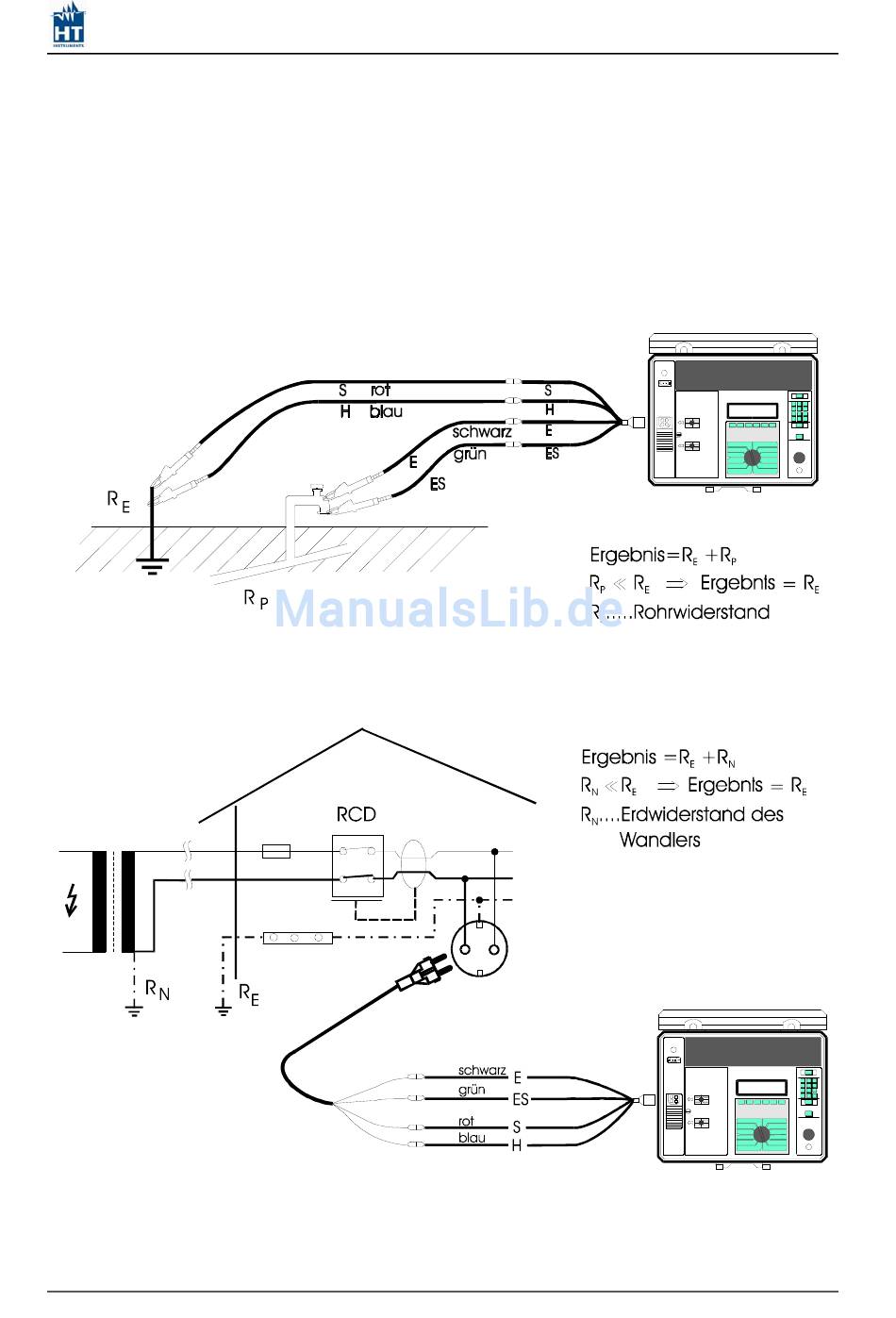

Abb.18. Zwei-Punkt-Messung des Erdwiderstandes
Abb.19. Zwei-Punkt-Messung des Erdwiderstandes zwischen N und PE der Steckdose
32
