Meldekontakt; Manuelle Einstellung - Hirschmann PowerMICE Referenzhandbuch

Diagnose

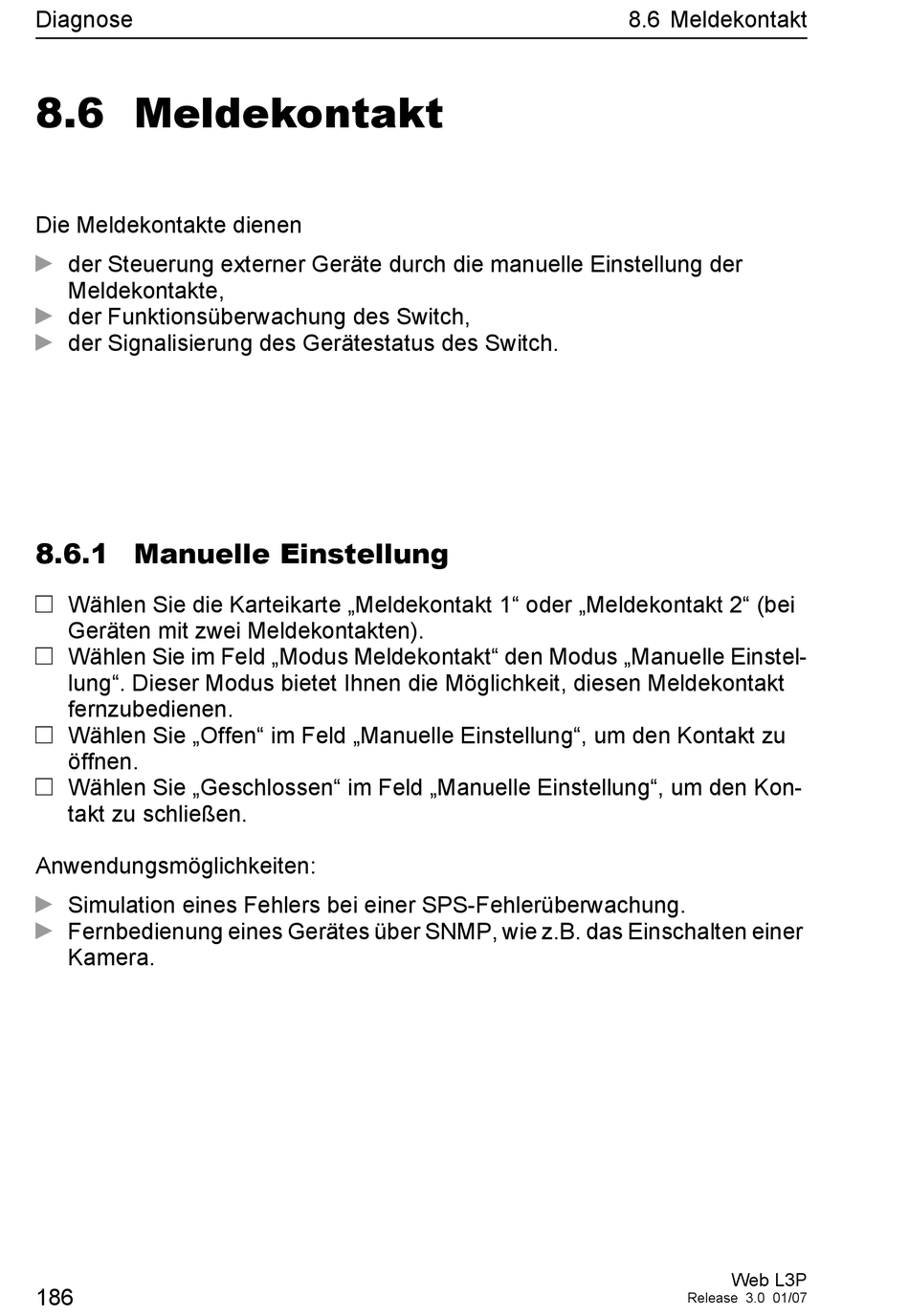

8.6 Meldekontakt

Die Meldekontakte dienen
D
der Steuerung externer Geräte durch die manuelle Einstellung der
Meldekontakte,
D
der Funktionsüberwachung des Switch,
D
der Signalisierung des Gerätestatus des Switch.

8.6.1 Manuelle Einstellung

V Wählen Sie die Karteikarte „Meldekontakt 1" oder „Meldekontakt 2" (bei
Geräten mit zwei Meldekontakten).
V Wählen Sie im Feld „Modus Meldekontakt" den Modus „Manuelle Einstel-
lung". Dieser Modus bietet Ihnen die Möglichkeit, diesen Meldekontakt
fernzubedienen.
V Wählen Sie „Offen" im Feld „Manuelle Einstellung", um den Kontakt zu
öffnen.
V Wählen Sie „Geschlossen" im Feld „Manuelle Einstellung", um den Kon-
takt zu schließen.
Anwendungsmöglichkeiten:
D
Simulation eines Fehlers bei einer SPS-Fehlerüberwachung.
D
Fernbedienung eines Gerätes über SNMP, wie z.B. das Einschalten einer
Kamera.
186
8.6 Meldekontakt
Web L3P
Release 3.0 01/07
