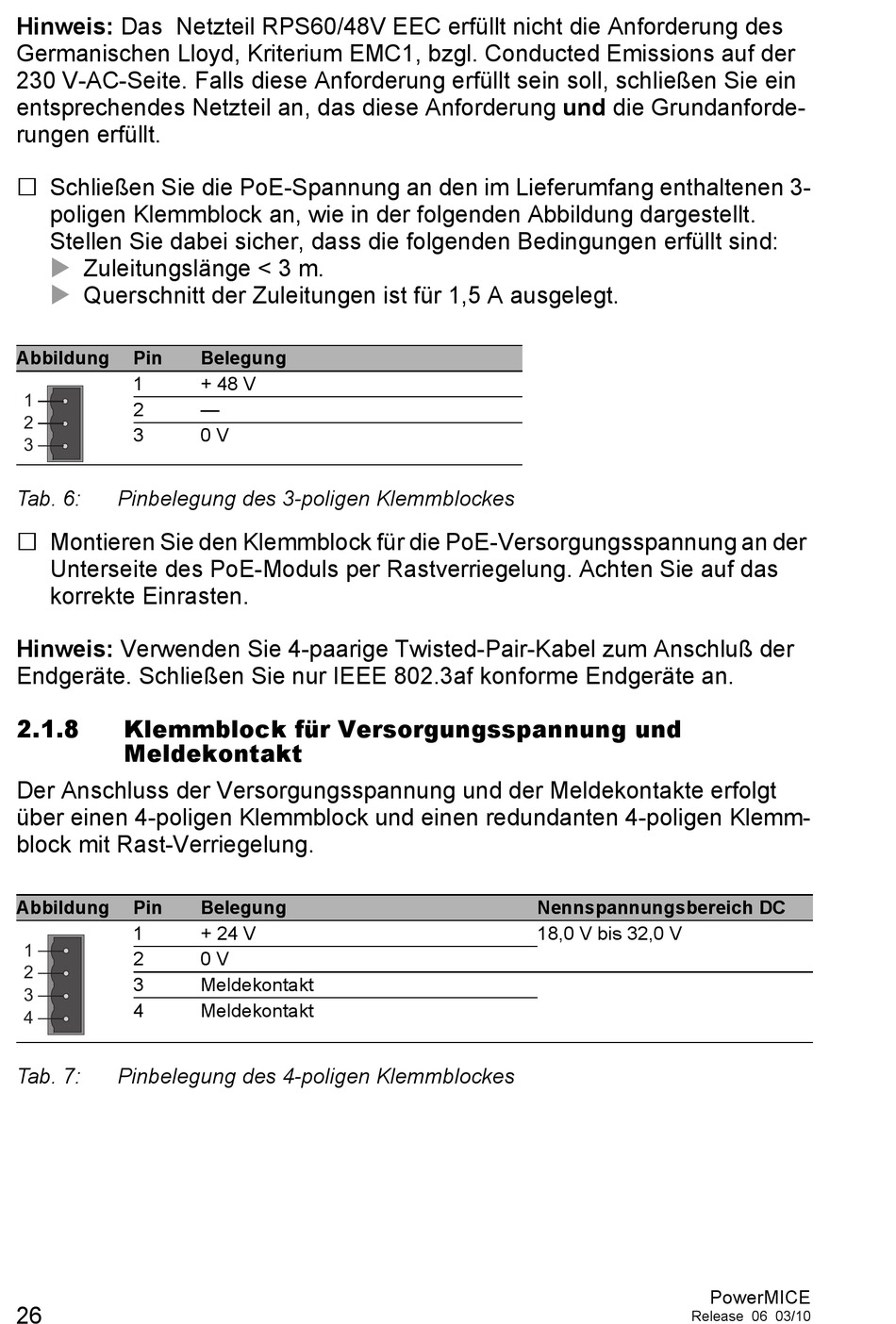

Hinweis: Das Netzteil RPS60/48V EEC erfüllt nicht die Anforderung des
Germanischen Lloyd, Kriterium EMC1, bzgl. Conducted Emissions auf der
230 V-AC-Seite. Falls diese Anforderung erfüllt sein soll, schließen Sie ein
entsprechendes Netzteil an, das diese Anforderung und die Grundanforde-
rungen erfüllt.
 Schließen Sie die PoE-Spannung an den im Lieferumfang enthaltenen 3-
poligen Klemmblock an, wie in der folgenden Abbildung dargestellt.
Stellen Sie dabei sicher, dass die folgenden Bedingungen erfüllt sind:
 Zuleitungslänge < 3 m.

Querschnitt der Zuleitungen ist für 1,5 A ausgelegt.
Abbildung Pin
1
1
2
2
3
3
Tab. 6: Pinbelegung des 3-poligen Klemmblockes
 Montieren Sie den Klemmblock für die PoE-Versorgungsspannung an der
Unterseite des PoE-Moduls per Rastverriegelung. Achten Sie auf das
korrekte Einrasten.
Hinweis: Verwenden Sie 4-paarige Twisted-Pair-Kabel zum Anschluß der
Endgeräte. Schließen Sie nur IEEE 802.3af konforme Endgeräte an.
2.1.8 Klemmblock für Versorgungsspannung und
Meldekontakt
Der Anschluss der Versorgungsspannung und der Meldekontakte erfolgt
über einen 4-poligen Klemmblock und einen redundanten 4-poligen Klemm-
block mit Rast-Verriegelung.
Abbildung Pin
1
1
2
2
3
3
4
4
Tab. 7: Pinbelegung des 4-poligen Klemmblockes
26
Belegung
+ 48 V
—
0 V
Belegung
+ 24 V
0 V
Meldekontakt
Meldekontakt
Nennspannungsbereich DC
18,0 V bis 32,0 V
