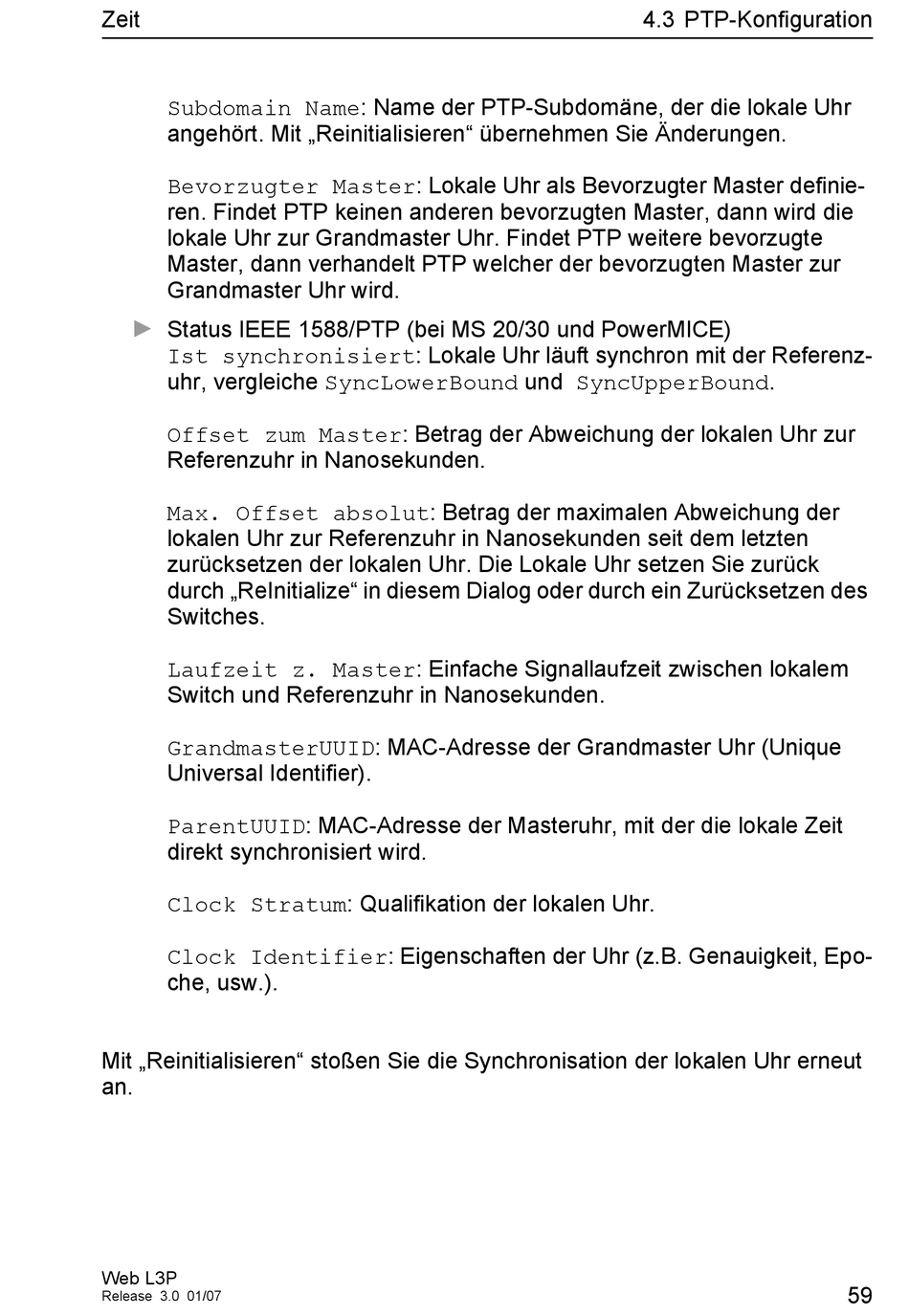

Hirschmann PowerMICE Referenzhandbuch Seite 59

Zeit
Subdomain Name: Name der PTP-Subdomäne, der die lokale Uhr
angehört. Mit „Reinitialisieren" übernehmen Sie Änderungen.
Bevorzugter Master: Lokale Uhr als Bevorzugter Master definie-
ren. Findet PTP keinen anderen bevorzugten Master, dann wird die
lokale Uhr zur Grandmaster Uhr. Findet PTP weitere bevorzugte
Master, dann verhandelt PTP welcher der bevorzugten Master zur
Grandmaster Uhr wird.
D
Status IEEE 1588/PTP (bei MS 20/30 und PowerMICE)
Ist synchronisiert: Lokale Uhr läuft synchron mit der Referenz-
uhr, vergleiche SyncLowerBound und SyncUpperBound.
Offset zum Master: Betrag der Abweichung der lokalen Uhr zur
Referenzuhr in Nanosekunden.
Max. Offset absolut: Betrag der maximalen Abweichung der
lokalen Uhr zur Referenzuhr in Nanosekunden seit dem letzten
zurücksetzen der lokalen Uhr. Die Lokale Uhr setzen Sie zurück
durch „ReInitialize" in diesem Dialog oder durch ein Zurücksetzen des
Switches.
Laufzeit z. Master: Einfache Signallaufzeit zwischen lokalem
Switch und Referenzuhr in Nanosekunden.
GrandmasterUUID: MAC-Adresse der Grandmaster Uhr (Unique
Universal Identifier).
ParentUUID: MAC-Adresse der Masteruhr, mit der die lokale Zeit
direkt synchronisiert wird.
Clock Stratum: Qualifikation der lokalen Uhr.
Clock Identifier: Eigenschaften der Uhr (z.B. Genauigkeit, Epo-
che, usw.).
Mit „Reinitialisieren" stoßen Sie die Synchronisation der lokalen Uhr erneut
an.
Web L3P
Release 3.0 01/07
4.3 PTP-Konfiguration
59
